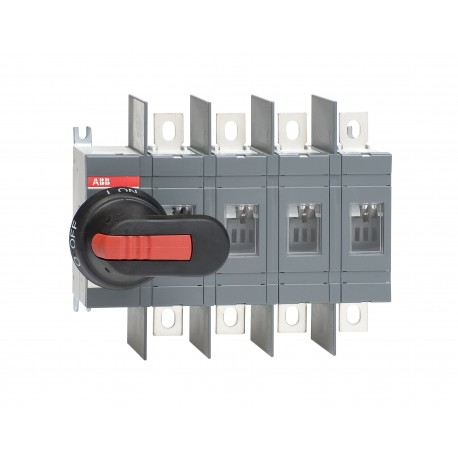

1SCA022744R3130 ABB Interruptor seccionador OT200E04WP
1SCA022744R3130
ABB
Interruptor seccionador OT200E04WP
OT200E04WP SWITCH-DISCONNECTOR
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC301117M0201 |
| Información medioambiental | 1SCC301265D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 38c7f0e2-afdb-437f-bade-e99da7597d4a Finland |
| SCIP simplificado | 13ef30fb-8f17-44e1-97ee-eca47022b2b0 Germany |
| b52ab488-d178-48a0-9be2-190579665b92 Bulgaria | |
| 25b682b1-f2b9-4d49-9b75-6e6c90cdb808 Sweden | |
| c7da4c6c-577c-41d8-8952-8f33230ab414 France | |
| 3d1a096f-2fac-4f4f-920a-a708015be157 Germany | |
| 4c5fa768-6999-4cd0-8664-706bdc4eb983 Belgium | |
| 7b26ef58-78dc-4b7b-809f-0ba986f1e1c6 Estonia | |
| 9e91db4e-54ab-446a-a754-52af98a3b52b Denmark | |
| dfc42749-58ad-4fa0-845a-2863c121d2b9 France | |
| 1740113b-d32b-4b3d-9bec-1f04900f6591 Poland | |
| 74b2dac4-8074-493f-9bcc-d7c2caa6a991 Hungary | |
| 079064e7-b493-49e3-bd30-58f791906f19 Italy | |
| 57074ea9-b786-416b-b988-36adcf209ed7 Germany | |
| c3888305-fb1f-4d12-94c6-d9624edded58 Netherlands | |
| 52d8fe1c-c655-49fd-9d94-2488588d16df Hungary | |
| 5ef355d7-4470-43d7-bbc4-12848042572d Norway | |
| 368714d4-fd78-4479-813c-4f235bb14f2b Sweden | |
| bbe8c4fa-dd14-4427-80d2-812bfb6d2fc8 Czech Republic | |
| 884cee89-0ee6-4d9e-a472-44ed52ef965a Poland | |
| e6d202d7-b157-4381-9dec-249db8e8c200 Germany | |
| 1bbf9cfe-9618-48d6-8492-2572f678b5c0 Croatia | |
| 1eac861d-ee08-4e06-9ca8-c9166db2e3ea Germany | |
| 1626d49b-6c31-4962-8a94-c52ea37ff8de Belgium | |
| 3d9bd5f9-d4dc-408c-9ee2-61b989554c12 Spain | |
| b28db08f-faf1-4bac-a1a0-0a249febc7b5 Poland | |
| bc5a05eb-e246-4c20-89e3-6c4ba1114022 Portugal | |
| ce18a56b-9708-4efa-9020-c768ca8cfe41 Greece | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301031M0220 |
| Dibujos mecánicos | 1SCC301292F0001 |
| 1SCC301291F0001 | |
| OT200-250E04W.stp | |
| OT200-250E04W.igs | |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Ambiente | |
| Grado de protección | Front IP00 |
| Información medioambiental | 1SCC301265D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 212.5 mm |
| Alto del producto | 170 mm |
| Largo del product | 82.5 mm |
| Peso del product | 2.075 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 190 mm |
| Embalaje Nivel 1 Largo | 110 mm |
| Embalaje Nivel 1 Alto | 290 mm |
| Embalaje Nivel 1 Peso | 2.245 kg |
| Embalaje Nivel 1 EAN | 6417019241371 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Grado de protección | Front IP00 |
| Distancia entre fases | Wide phase distance |
| Posición del cuarto polo | Right Side |
| Tipo de cuarto polo | Switched - Simultaneous Function |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft included |
| Durabilidad mecánica | 20000 |
| Tipo de montaje | Base mounting |
| Número de polos | 4P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 4.0 W |
| Corriente nominal de cortocircuito condicional (Inc) | (315 A fuse, 500 V) 100 kA |
| (355 A fuse, 690 V) 80 kA | |
| (250 A fuse, 690 V) 100 kA | |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 ... 415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 30 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kA |
| Funciones especiales | Wide phase distance |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo al final del interruptor |
| 04 (Lado izquierdo) | |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Certificado ATEX | No certification needed |
| Certificado BV | 1SCC301103D0201 |
| Declaración de conformidad - CE | 1SCC301131D2705 |
| Certificado DNV GL | 1SCC301174D0204 |
| Certificado GL | 1SCC301139D0201 |
| Certificado LR | 1SCC301144D0201 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122221 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3661320 |
| Número E (Noruega) | 4337881 |
| Número E (Suecia) | 3171187 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
