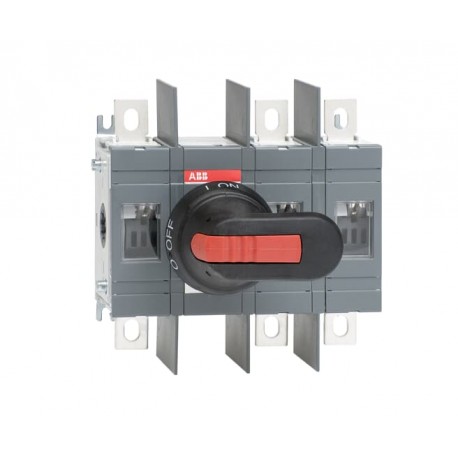

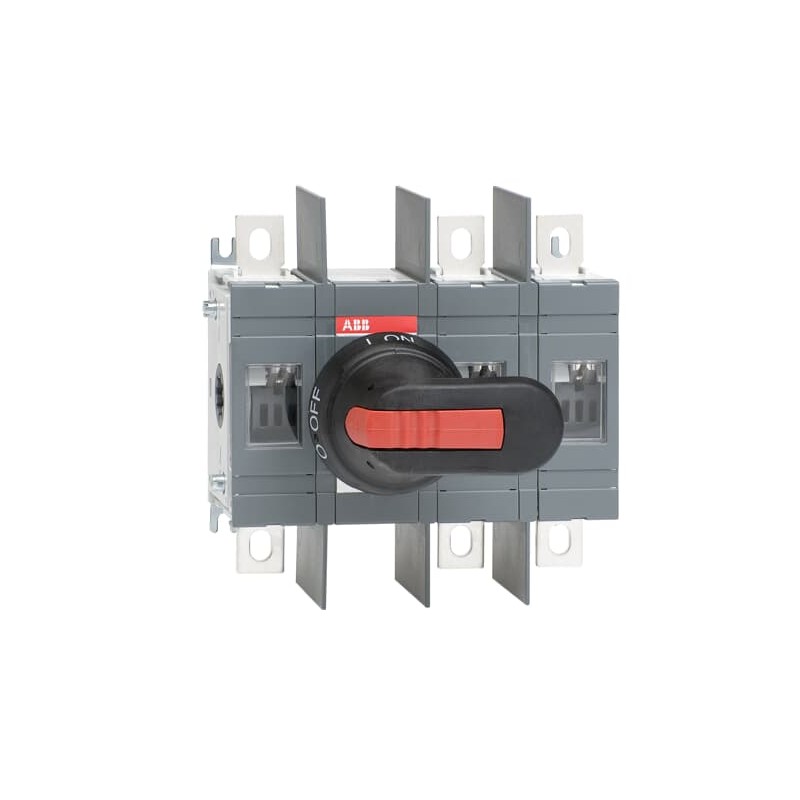

1SCA022744R2910 ABB Interruptor seccionador OT200E12WP
1SCA022744R2910
ABB
Interruptor seccionador OT200E12WP
OT200E12WP SWITCH-DISCONNECTOR
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC301117M0201 |
| Información medioambiental | 1SCC301265D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 2b43c2ae-44f4-4db7-89b3-fb89dc9fdf31 Finland |
| SCIP simplificado | 2c95ac91-5a1b-47fd-b9de-f8c4bec41f5c Germany |
| 9774127b-77c1-4ced-8e97-6be1cf464dd3 Spain | |
| be42ddf0-3d8a-4326-b20a-3a4185827b9c Norway | |
| 3907eb31-2600-45d5-bbfe-a2a99272e0d2 Belgium | |
| 0886faf6-32c9-48e3-baea-23de7eab7338 Sweden | |
| b94773fa-4b5f-419b-9aa3-bace7876f257 Germany | |
| 2204f280-07f3-4841-9671-c097dee606e4 Portugal | |
| a8190387-c6d7-4fdf-9b32-f540375f1908 Greece | |
| b3d903a3-ba2d-4927-8d8b-1d8af775ea29 Bulgaria | |
| 2df08c65-e133-412f-be1c-10816e90ee83 France | |
| d9198895-77e2-4c8e-947e-307e978c5c38 Germany | |
| e36d682c-f5ad-47c1-a86c-d87adca4ccba Czech Republic | |
| 11fb165b-0dfe-4b9d-ba5f-7d869477695d Croatia | |
| a94c2c88-189d-49c7-b48a-79a27b42bce3 Germany | |
| 60289eaf-cca2-4a74-a4f2-0c8e12f9103e Poland | |
| 4d25a178-a70c-4328-aafe-d8baea245a20 Germany | |
| cf7fc570-21f1-452b-ad11-25139f5b0c01 Belgium | |
| 12d631ef-4d26-4280-b9d5-6b7924703853 Italy | |
| 49bbde59-ecd0-400c-913f-db4c5b6b6610 Estonia | |
| a2b7cb5a-da2e-430a-a58e-756ffe43071c France | |
| 60c2da41-fcb8-4cc4-b3de-a4f98df5ae64 Poland | |
| cd9b799f-a643-4bd5-8a5f-2c5d08e64e01 Hungary | |
| a9b1c2fa-d790-4cbb-93db-1dd2d9ece677 Hungary | |
| 13a6e0ed-3362-4196-8728-0f90017a619c Netherlands | |
| c8ae9d02-c800-4b39-91f6-52c0f79907e5 Denmark | |
| b61f9d6b-b265-4905-8fca-454c07f5820b Poland | |
| 4b5e0be2-d8ef-46d2-beb2-05d332ac7e20 Sweden | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301031M0220 |
| Dibujos mecánicos | 1SCC301294F0001 |
| 1SCC301293F0001 | |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Ambiente | |
| Grado de protección | Front IP00 |
| Información medioambiental | 1SCC301265D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 174.5 mm |
| Alto del producto | 170 mm |
| Largo del product | 82.5 mm |
| Peso del product | 1.5 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 190 mm |
| 7.5 in | |
| Embalaje Nivel 1 Largo | 290 mm |
| 11.4 in | |
| Embalaje Nivel 1 Alto | 110 mm |
| 4.3 in | |
| Embalaje Nivel 1 Peso | 1.7 kg |
| 3.7 lb | |
| Embalaje Nivel 1 EAN | 6417019241357 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Grado de protección | Front IP00 |
| Distancia entre fases | Wide phase distance |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft included |
| Durabilidad mecánica | 20000 |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 4.0 W |
| Corriente nominal de cortocircuito condicional (Inc) | (315 A fuse, 500 V) 100 kA |
| (355 A fuse, 690 V) 80 kA | |
| (250 A fuse, 690 V) 100 kA | |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 ... 415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 30 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kA |
| Funciones especiales | Wide phase distance |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo entre los polos |
| 12 (Entre los polos) | |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Certificado ATEX | No certification needed |
| Certificado BV | 1SCC301103D0201 |
| Declaración de conformidad - CE | 1SCC301131D2705 |
| Certificado DNV GL | 1SCC301174D0204 |
| Certificado GL | 1SCC301139D0201 |
| Certificado LR | 1SCC301144D0201 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5290 >> Disconnect switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3661322 |
| Número E (Noruega) | 4337882 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 200 A |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 200 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 200 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 110 kW |
| Poder de corte a 400 V (EF009166) | 110 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 100 kA |
| Número de polos (EF001391) | 3 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Dispositivo completo en carcasa |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Color del elemento de accionamiento (EF007167) | Negro |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP00 |
| Grado de protección (NEMA) (EF011959) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
