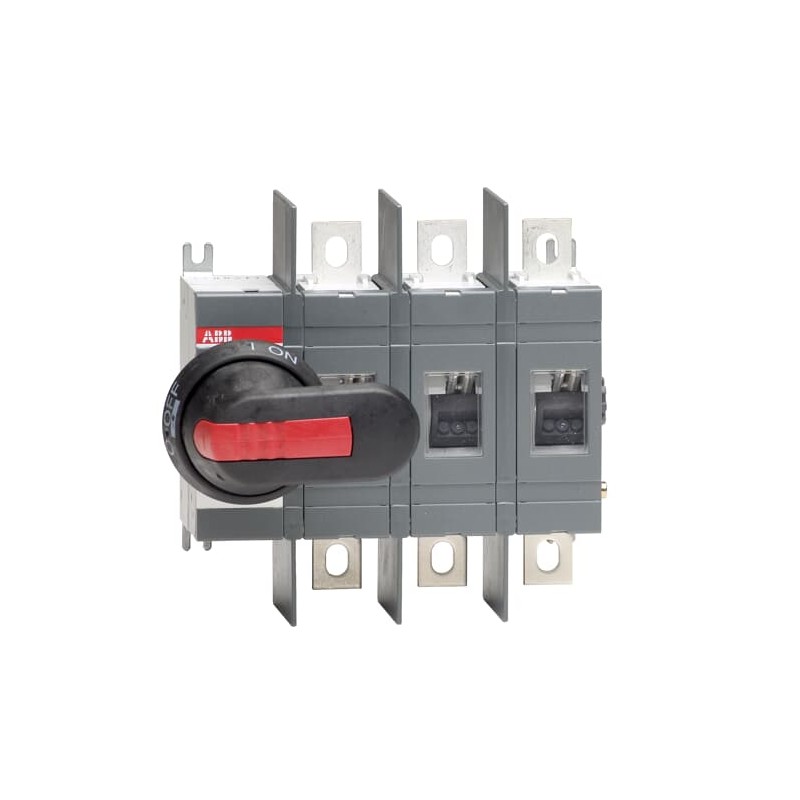

1SCA022744R2670 ABB Interruptor seccionador OT200E03WP
Referencia: 1SCA022744R2670
Fabricante: ABB
Descripción:
Interruptor seccionador OT200E03WP
OT200E03WP SWITCH-DISCONNECTOR
Categorías:
- Componentes industriales de baja tensión > Seccionador
- ABB > Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
- Más Información
- ETIM
- Opiniones
VISTOS ANTERIORMENTE
MÁS INFORMACIÓN
| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC301117M0201 |
| Información medioambiental | 1SCC301265D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 2c310831-4ac2-47e8-a2c7-2aec70cd4fc6 Finland |
| SCIP simplificado | 54b605fe-4fa9-4f5f-80ce-52b99a13b3fe Germany |
| 05b8c3f4-7730-4b83-98df-e358637bdba2 Germany | |
| df225ed9-09fe-4bc6-8648-78db56b4c718 Denmark | |
| d0e69cd6-3e7a-41a6-bb27-dce0b611c83c Belgium | |
| 29f672f2-ca02-469c-95fa-9dc625f640af Croatia | |
| 50e48f7e-3fb3-4199-8fe3-2fe415a80d53 Germany | |
| 339342c1-24b6-4201-afc5-8a07debab33c Sweden | |
| bc98b22f-481a-4324-81e5-61338da86c50 Bulgaria | |
| 2eb6f461-49f6-40b1-a73c-9004dbd3f5d3 France | |
| 1c5cfa4c-3f7a-4549-b8b1-6855f7e0c606 Hungary | |
| db653ab3-d558-4b3d-8c31-192defa102d5 Italy | |
| 0a270dd2-e06c-4c2e-b922-7e67ef31d8e0 France | |
| 0fa232bf-b7ec-4cb2-817b-5c74898ce33d Sweden | |
| 73a98c3b-6931-463f-b127-b0e48aa3ab22 Estonia | |
| 206807e9-dd13-43f9-86db-d4a71b59c4da Netherlands | |
| c9fdf45e-f3c9-4fb4-958c-914a9567837e Hungary | |
| 4101b6f9-676c-43fd-bc40-e64311137831 Germany | |
| f6302e37-36db-4f71-828b-54c0c6c09f4f Portugal | |
| a17901e6-1eb0-4d3f-8138-8ed97a47d322 Poland | |
| 8faf7564-24b3-4248-a375-9d430318f7c3 Greece | |
| 43d7d85a-9cc7-4c96-bfa5-4fe0650047a5 Czech Republic | |
| 62837edb-e86d-4957-afa3-880e08f6cd1a Germany | |
| 7e9e67fc-b098-4d42-8514-e2dda9aa5f2d Poland | |
| 1c61ab6d-d0ea-4a95-85a2-28adf5378b7b Belgium | |
| f73e2b9c-686d-43c2-bc63-799a29713cc8 Poland | |
| ac064499-0ef8-4710-a23a-3a783d5fe158 Spain | |
| 1f17b112-715f-4d3a-bb9a-5253dcb45762 Norway | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301031M0220 |
| Dibujos mecánicos | OT200-250E03W.stp |
| OT200-250E03W.igs | |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Ambiente | |
| Grado de protección | Front IP00 |
| Información medioambiental | 1SCC301265D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 169.5 mm |
| Alto del producto | 150 mm |
| Largo del product | 82.5 mm |
| Peso del product | 1.5 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 190 mm |
| 7.5 in | |
| Embalaje Nivel 1 Largo | 290 mm |
| 11.4 in | |
| Embalaje Nivel 1 Alto | 110 mm |
| 4.3 in | |
| Embalaje Nivel 1 Peso | 1.7 kg |
| 3.7 lb | |
| Embalaje Nivel 1 EAN | 6417019241333 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Grado de protección | Front IP00 |
| Distancia entre fases | Wide phase distance |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft included |
| Durabilidad mecánica | 20000 |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 4.0 W |
| Corriente nominal de cortocircuito condicional (Inc) | (315 A fuse, 500 V) 100 kA |
| (355 A fuse, 690 V) 80 kA | |
| (250 A fuse, 690 V) 100 kA | |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 ... 415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 30 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kA |
| Funciones especiales | Wide phase distance |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo al final del interruptor |
| 03 (Lado izquierdo) | |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Certificado ATEX | No certification needed |
| Certificado BV | 1SCC301103D0201 |
| Declaración de conformidad - CE | 1SCC301131D2705 |
| Certificado DNV GL | 1SCC301174D0204 |
| Certificado GL | 1SCC301139D0201 |
| Certificado LR | 1SCC301144D0201 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122221 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3661319 |
| Número E (Noruega) | 4337880 |
| Número E (Suecia) | 3171186 |
ETIM for 1SCA022744R2670 Interruptores de baja tensión (EC000216)
Característica
Valor
CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorSí
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor1
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor1000 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor1000 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor200 A
CaracterísticaCorriente permanente asignada a AC-23, 400 V (EF011777)
Valor200 A
CaracterísticaCorriente permanente asignada con AC-21, 400 V (EF009165)
Valor200 A
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor8 kA
CaracterísticaPotencia de funcionamiento nominal a 400 V CA-23 (EF007027)
Valor110 kW
CaracterísticaPoder de corte a 400 V (EF009166)
Valor110 kW
CaracterísticaCorriente nominal de cortocircuito condicional Iq (EF001444)
Valor100 kA
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorNo
CaracterísticaConstrucción del dispositivo (EF008240)
ValorDispositivo completo en carcasa
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorNo
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaColor del elemento de accionamiento (EF007167)
ValorNegro
CaracterísticaEjecución del elemento accionador (EF006976)
ValorControl de giro largo
CaracterísticaInterbloqueable (EF006281)
ValorNo
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión de tornillo
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP00
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros
