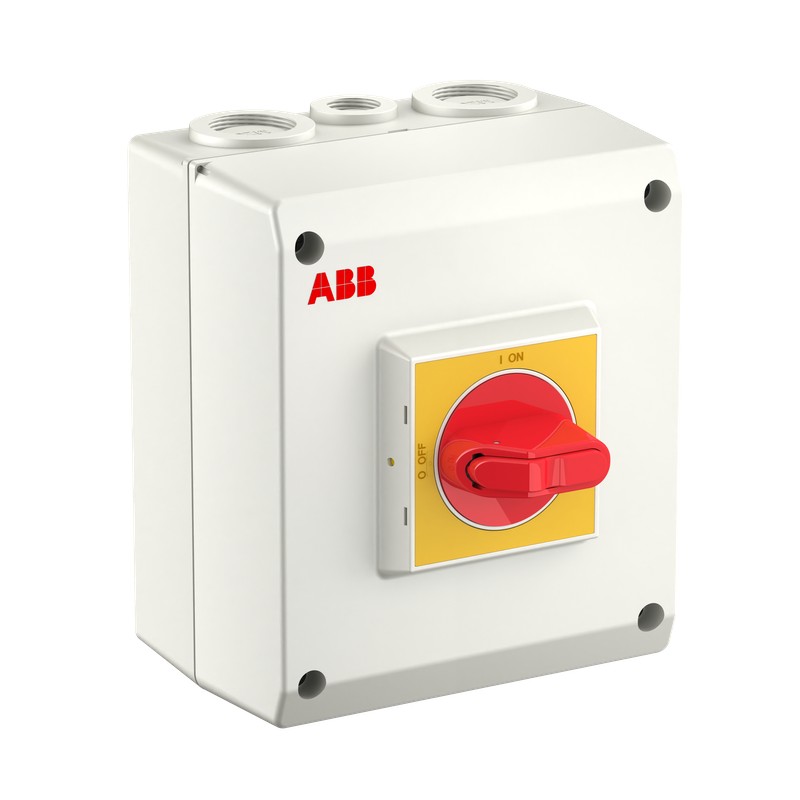

1SCA022613R8710 ABB Int. en caja EMC OTE16A3M
Referencia: 1SCA022613R8710
Fabricante: ABB
Descripción:
Int. en caja EMC OTE16A3M
OTE16A3M EMC safety switch
Categorías:
- Componentes industriales de baja tensión > Seccionador
- ABB > Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
- Más Información
- ETIM
- Opiniones
VISTOS ANTERIORMENTE
MÁS INFORMACIÓN
| Cumplimiento de Materiales | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC340076D0201 |
| Información sobre RoHS | 1SCC340075D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC340095D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC340015C0201 |
| Instrucciones y manuales | 1SCC340003M0016 |
| 9AKK108466A4485 | |
| Dibujos mecánicos | OTPK151385SM25.stp |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP65 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85363030 |
| Última fecha de pedido | 2026-08-31 All Countries |
| ID del producto de sustitución (NUEVO) | OTE16GA3M |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 130 mm |
| Alto del producto | 150 mm |
| Largo del product | 85 mm |
| Peso del product | 0.5 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 142 mm |
| Embalaje Nivel 1 Largo | 167 mm |
| Embalaje Nivel 1 Alto | 130 mm |
| Embalaje Nivel 1 Peso | 0.6 kg |
| Embalaje Nivel 1 EAN | 6417019199962 |
| Técnica | |
| Sección del cable | 0.75 ... 10 mm² |
| Posición de entrada de cables | Top/Bottom |
| Salidas de cable por lado | 2xM25+M16 / 2xM25+M16 |
| Color | RAL7035 |
| Capacidad de conexión del circuito principal | Abrazadera de tornillo 0.75 ... 10 mm² |
| Abrazadera de tornillo / Terminal de PE 2pc,1.5 ... 10 mm² | |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 40 A |
| Grado de protección | acc. to IEC 60529 IP65 |
| Material del módulo | Plastic |
| Color del asa | Rojo / Amarillo |
| Tipo de asa | Selector handle |
| Clasificación de la resistencia a los impactos | Housing IK08 |
| Contactos auxiliares montados al máximo | 2 NO, 2 NC |
| Contactos auxiliares montados | 1 NO, 0 NC |
| Tipo neutro | Fixed Neutral |
| Número de contactos auxiliares NC | 0 |
| Número de contactos auxiliares NO | 1 |
| Número de polos | 3P |
| Grado de contaminación | 3 |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 1.6 W |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 750 V |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 32 A |
| (500 V) 32 A | |
| (690 V) 32 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 16 A |
| (500 V) 16 A | |
| (690 V) 10 A | |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 7.5 kW |
| (500 V) 7.5 kW | |
| (690 V) 7.5 kW | |
| Tensión nominal de operación | Main Circuit 750 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V AC) 0.705 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 0.5 kA |
| Destornillador recomendado | Main Circuit Pozidriv 2 |
| Funciones especiales | EMC |
| Normas | IEC 60947-1, -3 |
| Par de apriete | Main Circuit 0.8 N·m |
| Longitud de pelado del cable | 10 mm |
| Técnica UL/CSA | |
| Longitud de pelado del cable | 10 mm |
| Destornillador recomendado | Main Circuit Pozidriv 2 |
| Par de apriete | Main Circuit 0.8 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado BV | 1SCC340018D0204 |
| Declaración de conformidad - CE | 1SCC340004D2705 |
| Certificado DNV GL | 1SCC340045D0203 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Código de categoría granular de IDEA (IGCC) | 5166 >> Safety switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
ETIM for 1SCA022613R8710 Interruptores de baja tensión (EC000216)
Característica
Valor
CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorSí
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorSí
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor1
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor750 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor750 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor40 A
CaracterísticaCorriente permanente asignada a AC-23, 400 V (EF011777)
Valor16 A
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor0.5 kA
CaracterísticaPotencia de funcionamiento nominal a 400 V CA-23 (EF007027)
Valor7.5 kW
CaracterísticaPoder de corte a 400 V (EF009166)
Valor7.5 kW
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor1
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorNo
CaracterísticaConstrucción del dispositivo (EF008240)
ValorDispositivo completo en carcasa
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorNo
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaColor del elemento de accionamiento (EF007167)
ValorRojo
CaracterísticaEjecución del elemento accionador (EF006976)
ValorControl de giro largo
CaracterísticaInterbloqueable (EF006281)
ValorSí
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP65
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros
