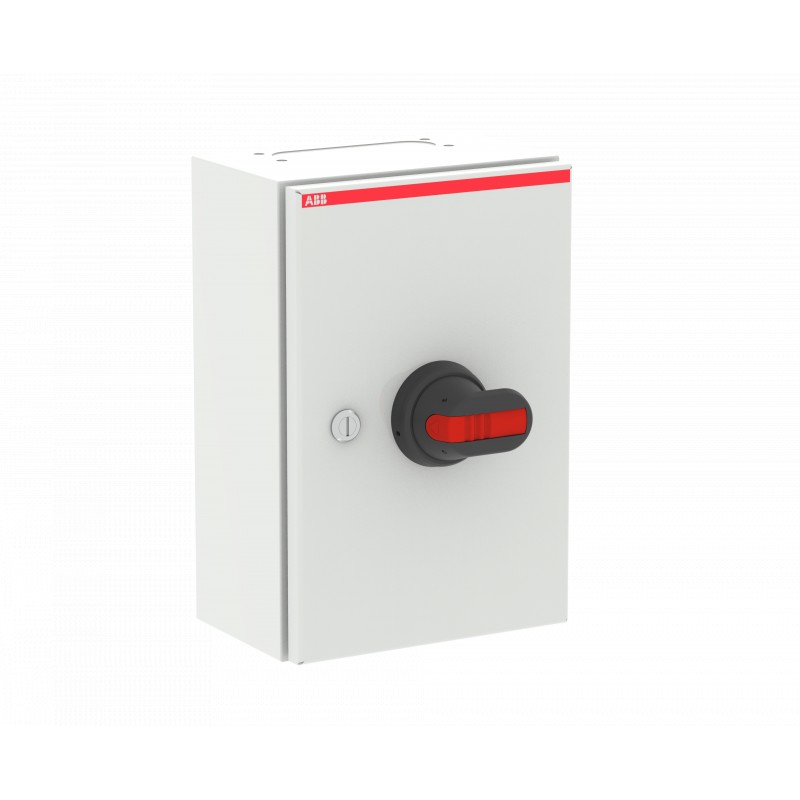

1SCA022610R4730 ABB Interruptor seccionador en caja OTLB456B
1SCA022610R4730
ABB
Interruptor seccionador en caja OTLB456B
OTL45B6B Enclosed Switch Disconnector
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC340076D0201 |
| Información sobre RoHS | 1SCC340075D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC340095D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC340015C0201 |
| Instrucciones y manuales | 1SCC340006M0013 |
| Dibujos mecánicos | OTLK302013PBB.stp |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP65 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85363030 |
| Última fecha de pedido | 2026-08-31 All Countries |
| ID del producto de sustitución (NUEVO) | OTL40GB6M |
| País de origen | Bulgaria |
| Dimensiones | |
| Ancho del product | 200 mm |
| Alto del producto | 300 mm |
| Largo del product | 135 mm |
| Peso del product | 3.3 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 212 mm |
| Embalaje Nivel 1 Largo | 313 mm |
| Embalaje Nivel 1 Alto | 191 mm |
| Embalaje Nivel 1 Peso | 3.5 kg |
| Embalaje Nivel 1 EAN | 6417019198552 |
| Técnica | |
| Sección del cable | 1.5 ... 35 mm² |
| Posición de entrada de cables | Top and/or Bottom |
| Salidas de cable por lado | B-flange / B-flange |
| Capacidad de conexión del circuito principal | Abrazadera de tornillo 1.5 ... 35 mm² |
| Abrazadera de tornillo / Terminal de PE 2pc,10 ... 70 mm² | |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 63 A |
| Grado de protección | acc. to IEC 60529 IP65 |
| Material del módulo | Steel sheet |
| Color del asa | Negro |
| Tipo de asa | Pistol handle |
| Clasificación de la resistencia a los impactos | Housing IK09 |
| Contactos auxiliares montados al máximo | 1 NO, 1 NC |
| Contactos auxiliares montados | 0 NO, 0 NC |
| Tipo neutro | Detachable Neutral |
| Número de contactos auxiliares NC | 0 |
| Número de contactos auxiliares NO | 0 |
| Número de polos | 6P |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Posición de los terminales de neutro | Top In - Bottom Out |
| Posición de los terminales PE | Top In - Bottom Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 1.5 W |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 750 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 63 A |
| (380 ... 415 V) 63 A | |
| (690 V) 63 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 63 A |
| (690 V) 63 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 45 A |
| (500 V) 45 A | |
| (690 V) 20 A | |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 22 kW |
| (500 V) 22 kW | |
| (690 V) 15 kW | |
| Tensión nominal de operación | Main Circuit 750 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V AC) 1.4 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 1 kA |
| Destornillador recomendado | Main Circuit Pozidriv 2 |
| Normas | IEC 60947-1, -3 |
| Par de apriete | Main Circuit 2 N·m |
| Longitud de pelado del cable | 13 mm |
| Técnica UL/CSA | |
| Longitud de pelado del cable | 13 mm |
| Destornillador recomendado | Main Circuit Pozidriv 2 |
| Par de apriete | Main Circuit 2 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC340005D2704 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Código de categoría granular de IDEA (IGCC) | 5166 >> Safety switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
