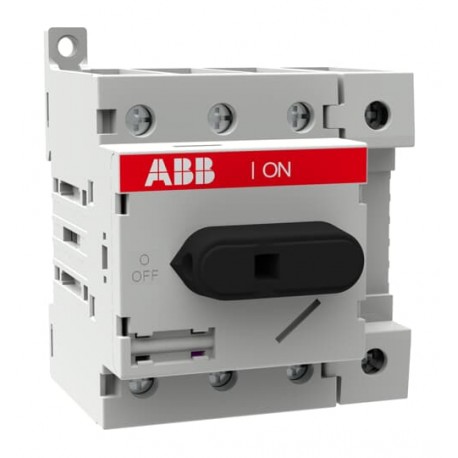

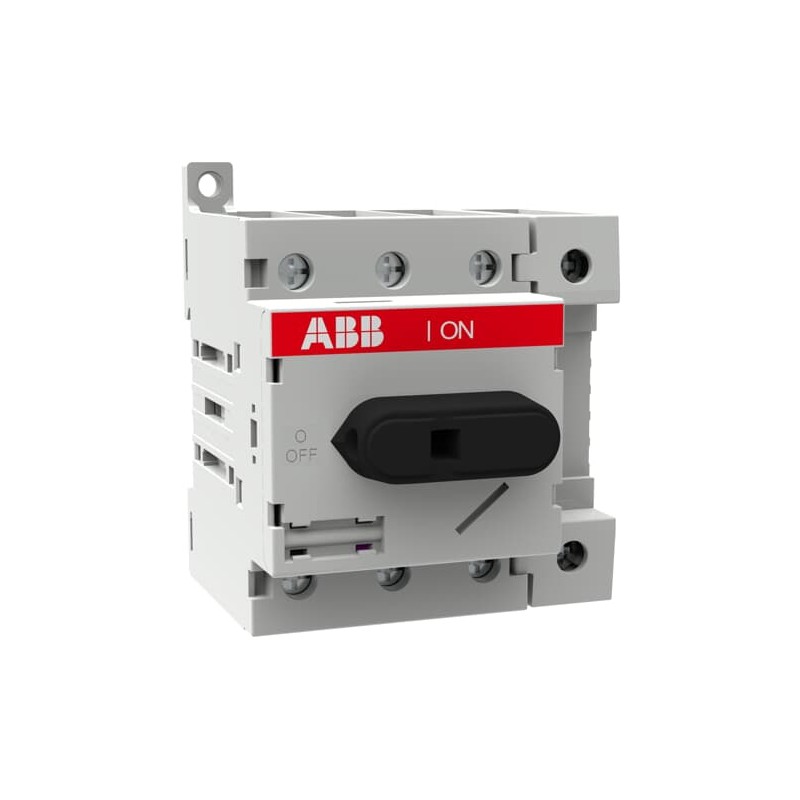

1SCA022530R6400 ABB Interruptor seccionador OT63ML4
1SCA022530R6400
ABB
Interruptor seccionador OT63ML4
OT63ML4 SWITCH-DISCONNECTOR
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Información medioambiental | 1SCC301263D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301279D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301064M0212 |
| Dibujos mecánicos | 1SCC307719F0001 |
| 1SCC307718F0001 | |
| OT45-80ML4.stp | |
| OT45-80ML4.igs | |
| Declaración Ambiental de Producto - EPD | 1SCC301279D0201 |
| Ambiente | |
| Grado de protección | Front IP20 |
| Información medioambiental | 1SCC301263D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 70 mm |
| Alto del producto | 91.5 mm |
| Largo del product | 73 mm |
| Peso del product | 0.31 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 82 mm |
| Embalaje Nivel 1 Largo | 103 mm |
| Embalaje Nivel 1 Alto | 84 mm |
| Embalaje Nivel 1 Peso | 0.34 kg |
| Embalaje Nivel 1 EAN | 6417019168852 |
| Técnica | |
| Sección del cable | Cu 1.5 ... 35 mm² |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 80 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 80 A |
| Grado de protección | Front IP20 |
| Distancia entre fases | Standard |
| Posición del cuarto polo | Right Side |
| Tipo de cuarto polo | Switched - Simultaneous Function |
| Tipo de asa | Handle and shaft not included |
| Durabilidad mecánica | 20000 |
| Tipo de montaje | Base mounting |
| Número de polos | 4P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 2.8 W |
| Corriente nominal de cortocircuito condicional (Inc) | (100 A fuse, ≤415 V) 50 kA |
| (100 A fuse, 500 V) 100 kA | |
| (80 A fuse, 690 V) 50 kA | |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 750 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 80 A |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 80 A |
| (500 V) 80 A | |
| (690 V) 80 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 75 A |
| (500 V) 58 A | |
| (690 V) 20 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 11 kW |
| (400 ... 415 V) 22 kW | |
| (500 V) 22 kW | |
| (690 V) 15 kW | |
| Tensión nominal de operación | Main Circuit 750 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 2.1 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 1 kA |
| Funciones especiales | No |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo en la parte superior del interruptor |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | acc. IEC 60947-1 2 N·m |
| Técnica UL/CSA | |
| Par de apriete | acc. IEC 60947-1 2 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301335D0201 |
| Certificado ATEX | No certification needed |
| Declaración de conformidad - CE | 1SCC301167D2704 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Suecia) | 3171080 |
