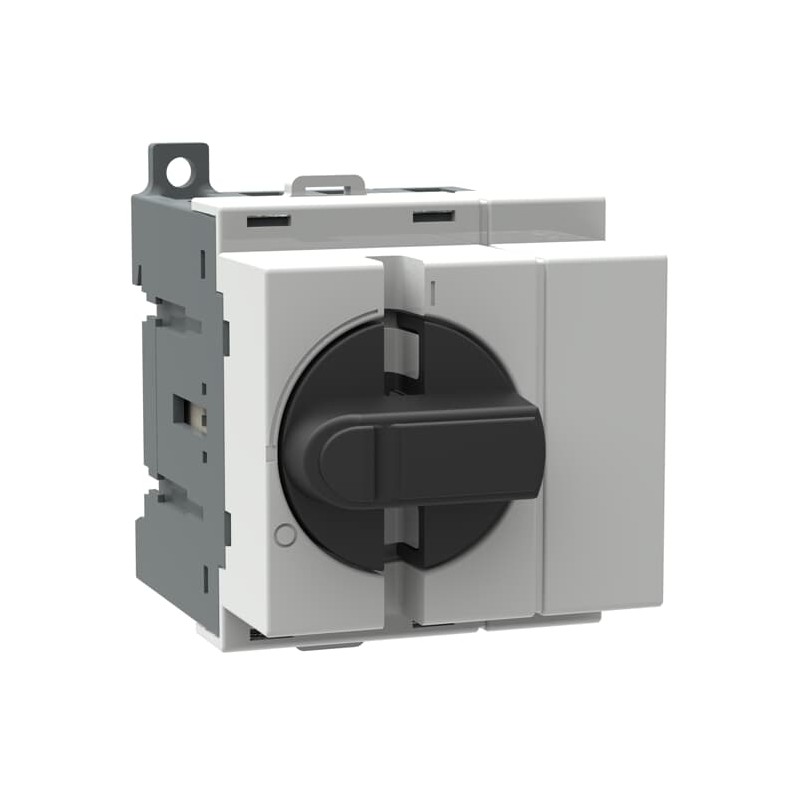

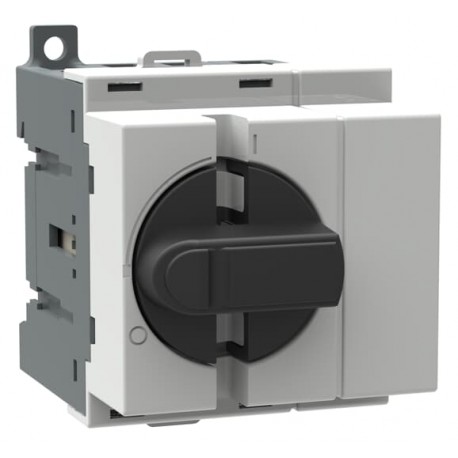

1SCA022497R0650 ABB Interruptor seccionador OT25M4
1SCA022497R0650
ABB
Interruptor seccionador OT25M4
OT25M4 SWITCH-DISCONNECTOR
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Información medioambiental | 1SCC301262D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301278D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301052M0006 |
| Dibujos mecánicos | OT16M4.stp |
| Declaración Ambiental de Producto - EPD | 1SCC301278D0201 |
| Ambiente | |
| Grado de protección | Front IP20 |
| Información medioambiental | 1SCC301262D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 68 mm |
| Alto del producto | 48 mm |
| Largo del product | 73 mm |
| Peso del product | 0.125 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 82 mm |
| Embalaje Nivel 1 Largo | 103 mm |
| Embalaje Nivel 1 Alto | 86 mm |
| Embalaje Nivel 1 Peso | 0.14 kg |
| Embalaje Nivel 1 EAN | 6417019158426 |
| Técnica | |
| Sección del cable | Cu 0.75 ... 10 mm² |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 32 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 32 A |
| Grado de protección | Front IP20 |
| Distancia entre fases | Standard |
| Posición del cuarto polo | Right Side |
| Tipo de cuarto polo | Switched - Simultaneous Function |
| Tipo de asa | Handle and shaft not included |
| Durabilidad mecánica | 20000 |
| Tipo de montaje | Base mounting |
| Número de polos | 4P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 0.6 W |
| Corriente nominal de cortocircuito condicional (Inc) | (40 A fuse, ≤415V) 50 kA |
| (25 A fuse, 690 V) 50 kA | |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 750 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 25 A |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 25 A |
| (500 V) 25 A | |
| (690 V) 25 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 20 A |
| (500 V) 20 A | |
| (690 V) 11 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 4 kW |
| (400 ... 415 V) 9 kW | |
| (500 V) 9 kW | |
| (690 V) 9 kW | |
| Tensión nominal de operación | Main Circuit 750 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 0.71 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 0.5 kA |
| Funciones especiales | No |
| Normas | IEC 60947-3 / UL 508 / CSA C22.2 No. 14 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo en la parte superior del interruptor |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | acc. IEC 60947-1 0.8 N·m |
| Técnica UL/CSA | |
| Potencia nominal UL/CSA | (110 ... 120 V AC) Single Phase 1.5 Hp |
| (240 V AC) Single Phase 3 Hp | |
| (440 ... 480 V AC) Single Phase 7.5 Hp | |
| (550 ... 600 V AC) Single Phase 10 Hp | |
| (220 ... 240 V AC) Three Phase 7,5 Hp | |
| (440 ... 480 V AC) Three Phase 15 Hp | |
| (550 ... 600 V AC) Three Phase 20 Hp | |
| Par de apriete | acc. IEC 60947-1 0.8 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301335D0201 |
| Certificado ATEX | No certification needed |
| Declaración de conformidad - CE | 1SCC301166D2703 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Suecia) | 3171078 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 750 V |
| Tensión nominal de funcionamiento (EF001435) | 750 V |
| Intensidad nominal permanente Iu (EF001389) | 32 A |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 20 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 25 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 0.5 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 9 kW |
| Poder de corte a 400 V (EF009166) | 9 kW |
| Número de polos (EF001391) | 4 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Dispositivo completo en carcasa |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
