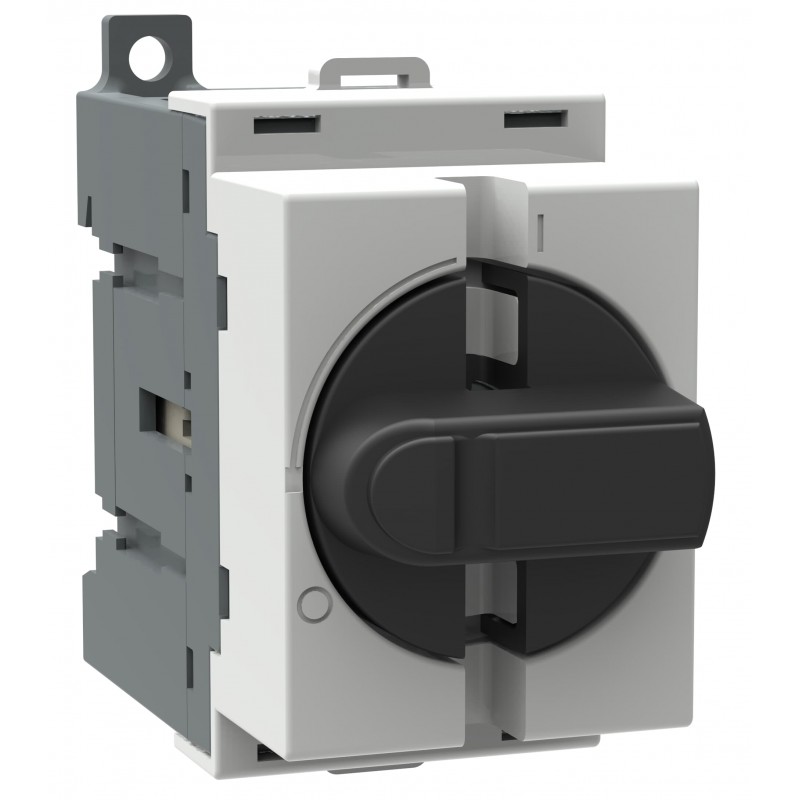

1SCA022497R0220 ABB Interruptor seccionador OT16M3
Referencia: 1SCA022497R0220
Fabricante: ABB
Descripción:
Interruptor seccionador OT16M3
OT16M3 SWITCH-DISCONNECTOR
Categorías:
- Componentes industriales de baja tensión > Seccionador
- ABB > Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
- Más Información
- ETIM
- Opiniones
MÁS INFORMACIÓN
| ABB EcoSolutions | |
|---|---|
| Información medioambiental | 1SCC301262D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301278D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301052M0006 |
| Declaración Ambiental de Producto - EPD | 1SCC301278D0201 |
| Ambiente | |
| Grado de protección | Front IP20 |
| Información medioambiental | 1SCC301262D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 35 mm |
| Alto del producto | 68 mm |
| Largo del product | 73 mm |
| Peso del product | 0.09 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 82 mm |
| Embalaje Nivel 1 Largo | 103 mm |
| Embalaje Nivel 1 Alto | 86 mm |
| Embalaje Nivel 1 Peso | 0.1 kg |
| Embalaje Nivel 1 EAN | 6417019158389 |
| Técnica | |
| Sección del cable | Cu 0.75 ... 10 mm² |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 25 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 25 A |
| Grado de protección | Front IP20 |
| Distancia entre fases | Standard |
| Tipo de asa | Handle and shaft not included |
| Durabilidad mecánica | 20000 |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 0.3 W |
| Corriente nominal de cortocircuito condicional (Inc) | (40 A fuse, ≤415V) 50 kA |
| (25 A fuse, 690 V) 50 kA | |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 750 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 16 A |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 16 A |
| (500 V) 16 A | |
| (690 V) 16 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 16 A |
| (500 V) 16 A | |
| (690 V) 10 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 3 kW |
| (400 ... 415 V) 7.5 kW | |
| (500 V) 7.5 kW | |
| (690 V) 7.5 kW | |
| Tensión nominal de operación | Main Circuit 750 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 0.71 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 0.5 kA |
| Funciones especiales | No |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo en la parte superior del interruptor |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | acc. IEC 60947-1 0.8 N·m |
| Técnica UL/CSA | |
| Par de apriete | acc. IEC 60947-1 0.8 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301335D0201 |
| Certificado ATEX | No certification needed |
| Declaración de conformidad - CE | 1SCC301166D2703 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Suecia) | 3171075 |
ETIM for 1SCA022497R0220 Interruptores de baja tensión (EC000216)
Característica
Valor
CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorSí
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor1
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor750 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor750 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor25 A
CaracterísticaCorriente permanente asignada a AC-23, 400 V (EF011777)
Valor16 A
CaracterísticaCorriente permanente asignada con AC-21, 400 V (EF009165)
Valor16 A
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor0.5 kA
CaracterísticaPotencia de funcionamiento nominal a 400 V CA-23 (EF007027)
Valor7.5 kW
CaracterísticaPoder de corte a 400 V (EF009166)
Valor7.5 kW
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorNo
CaracterísticaConstrucción del dispositivo (EF008240)
ValorDispositivo completo en carcasa
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorNo
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaEjecución del elemento accionador (EF006976)
ValorControl de giro largo
CaracterísticaInterbloqueable (EF006281)
ValorNo
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión roscada
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP20
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros
