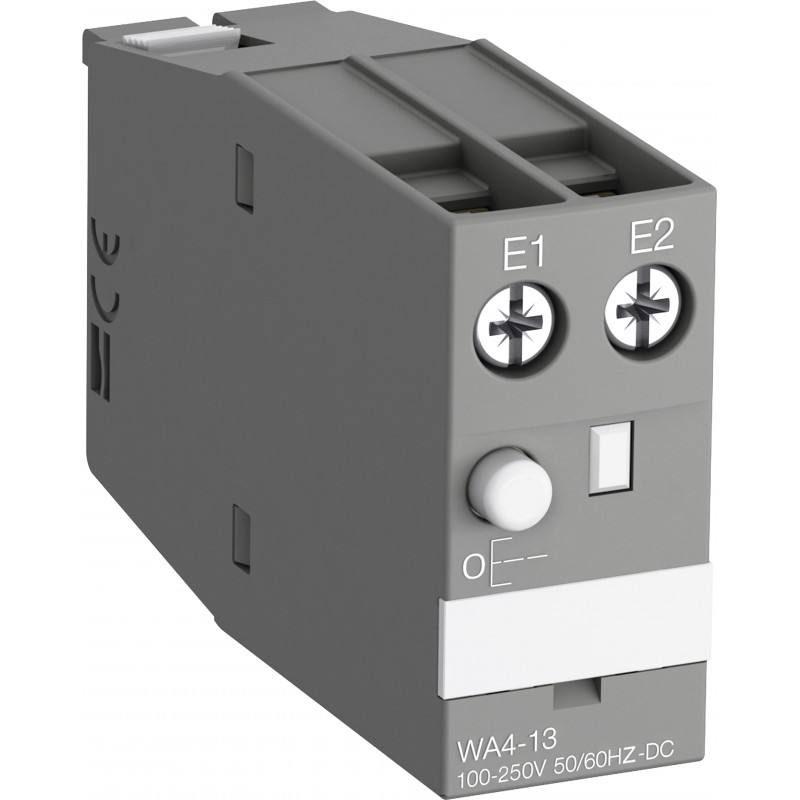

1SBN040100R1013 ABB WA4-13 Retención mec. Cont. AF09-AF65
1SBN040100R1013
ABB
WA4-13 Retención mec. Cont. AF09-AF65
WA4-13 100-250V50/60HZ-DC Mechanical Latching Unit
Componentes industriales de baja tensión > Accesorios para la tecnología de conmutación de baja tensión
Contactores y relés térmicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85389099 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 1SBC101046M6801 |
| Instrucciones y manuales (parte 2) | 1SAC200017M0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 19.8 mm |
| Largo del product | 67.4 mm |
| Alto del producto | 41 mm |
| Peso del product | 0.065 kg |
| Técnica | |
| Normas | IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-4-1-14 |
| Frecuencia nominal (f) | Control Circuit 50 / 60 Hz |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-5-1 690 V |
| Tensión nominal del circuito de control (Uc) | 50 Hz 100 ... 250 V |
| 60 Hz 100 ... 250 V | |
| Operación de CC 100 ... 250 V | |
| Consumo de la bobina | Pull-in DC (Umin / Umax) 15 ... 100 W |
| Conexión del circuito de control de capacidad | Flexible con férula 1/2x 0.75 ... 2.5 mm² |
| Flexible con férula aislada 1x 0.75 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.75 ... 1.5 mm² | |
| Sólido rígido 1/2x 1 ... 2.5 mm² | |
| Trenzado rígido 1/2x 1 ... 2.5 mm² | |
| Longitud de pelado del cable | Circuito de control 10 mm |
| Par de apriete | Control Circuit 1.2 N·m |
| Tipo de terminal | Terminales de tornillo |
| Adecuado para | AF09 |
| AF09Z | |
| AF12 | |
| AF12Z | |
| AF16 | |
| AF16Z | |
| AF26 | |
| AF26Z | |
| AF30 | |
| AF30Z | |
| AF38 | |
| AF38Z | |
| AF40 | |
| AF52 | |
| AF65 | |
| NF22E | |
| NFZ22E | |
| NF31E | |
| NFZ31E | |
| NF40E | |
| NFZ40E | |
| Nombre del producto | Mechanical Latching Unit |
| Técnica UL/CSA | |
| Par de apriete UL/CSA | Control Circuit 11 in·lb |
| Ambiente | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 3000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_HU-002678-A1 |
| Certificado CCC | CCC_2024010305656856 |
| Declaración de conformidad - CCC | 2020980303000186 |
| Declaración de conformidad - CE | 1SBD250020U1000 |
| Declaración de conformidad - UKCA | 1SBD250042U1000 |
| Certificado UL | UL_20181026-E312527_7_2 |
| Tarjeta de listado UL | UL_E312527 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 72 mm |
| Embalaje Nivel 1 Largo | 25 mm |
| Embalaje Nivel 1 Alto | 44 mm |
| Embalaje Nivel 1 Peso | 0.08 kg |
| Embalaje Nivel 1 EAN | 3471523131088 |
| Clasificaciones y estándares externos | |
| ETIM 7 | EC002498 - Accessories for low-voltage switch technology |
| ETIM 8 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| ETIM 9 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| UNSPSC | 39122221 |
| Código de categoría granular de IDEA (IGCC) | 5219 >> Switch part or accessory |
| Número E (Finlandia) | 3709747 |
| Característica | Valor |
|---|---|
| Tipo de accesorio/repuesto (EF000215) | Mecanismo de bloqueo mecánico |
| Accesorio (EF013236) | Sí |
| Recambio (EF013237) | No |
