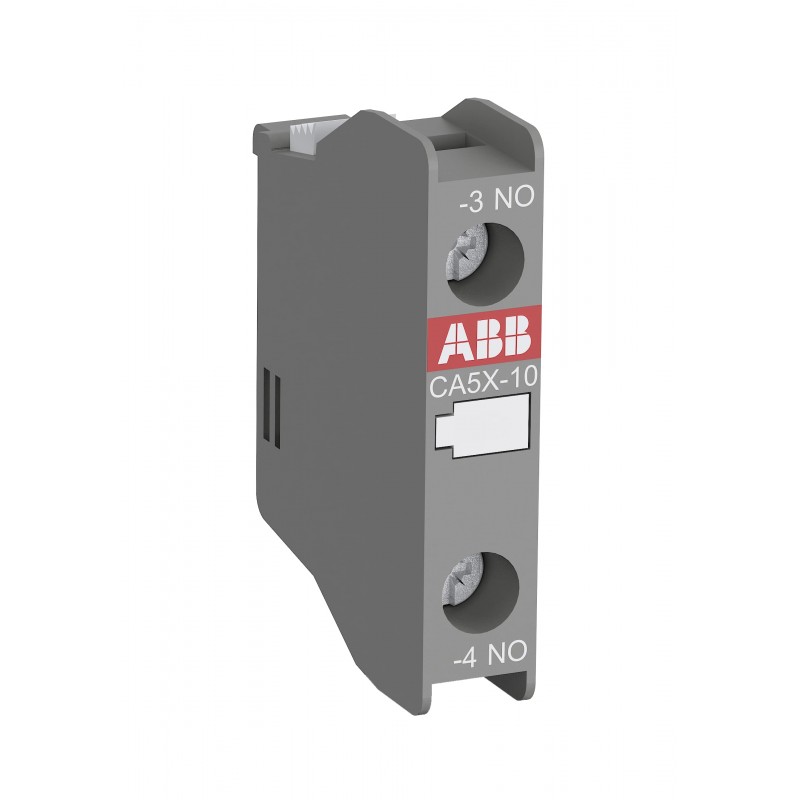

1SBN019010R1010 ABB CA5X-10 Auxiliary contact block
1SBN019010R1010
ABB
CA5X-10 Auxiliary contact block
Componentes industriales de baja tensión > Bloque de contactos auxiliares
Contactores y relés térmicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 10 pieza |
| Código arancelario | 85030099 |
| Descargas Populares | |
| Datos de EPLAN | 9AAC167263_EPLAN |
| Ficha técnica, información técnica | 1SBC100187L0203 |
| Instrucciones y manuales | 1SBB910513D4501 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 10 mm |
| Largo del product | 47 mm |
| Alto del producto | 36 mm |
| Peso del product | 0.014 kg |
| Técnica | |
| Número de contactos auxiliares NO | 1 |
| Número de contactos auxiliares NC | 0 |
| Tensión nominal de operación | Auxiliary Circuit 690 V |
| Main Circuit 690 V | |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-5-1, Θ = 40 °C 16 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (690 V) 2 A |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (380 / 400 V) 3 A | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 6 A / 144 W |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.30 A / 66 W | |
| (250 V) 0.30 A / 75 W | |
| (400 V) 2.8 A / 134 W | |
| (500 V) 1 A / 72 W | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 0,1 s 140 A |
| durante 1 s 100 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-5-1 y VDE 0110 (Gr. C) 690 V |
| Frecuencia máxima de conmutación eléctrica | (AC-15) 1200 cycles per hour |
| (DC-13) 900 cycles per hour | |
| Frecuencia máxima de conmutación mecánica | 3600 cycles per hour |
| Tipo de terminal | Terminales de tornillo |
| Adecuado para | AX06 |
| AX09 | |
| AX12 | |
| AX18 | |
| AX25 | |
| AX32 | |
| AX40 | |
| AX50 | |
| AX65 | |
| AX80 | |
| AX95 | |
| AX115 | |
| AX150 | |
| NX | |
| Nombre del producto | Auxiliary Contact Block |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| ABB EcoSolutions | |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_CN28662 |
| Certificado CCC | CCC_2013010304656838 |
| Certificado CCS | CCS_GZ13T00025 |
| Certificado CQC | CQC2013010304656838 |
| Declaración de conformidad - CCC | 2020980304001061 |
| Declaración de conformidad - CE | 1SBD250013U1000 |
| Certificado EAC | EAC_RU C-DE ME77 B03562 |
| Certificado UL | UL-US-L252354-15-61406102-5 |
| UL-CA-L252354-45-61406102-5 | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 10 pieza |
| Embalaje Nivel 1 Ancho | 65 mm |
| Embalaje Nivel 1 Largo | 130 mm |
| Embalaje Nivel 1 Alto | 40 mm |
| Embalaje Nivel 1 Peso | 0.14 kg |
| Embalaje Nivel 1 EAN | 3471522387905 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC000041 - Auxiliary contact block |
| ETIM 8 | EC000041 - Auxiliary contact block |
| ETIM 9 | EC000041 - Auxiliary contact block |
| Clase electrónica | V11.0 : 27371302 |
| UNSPSC | 39121522 |
| Código de categoría granular de IDEA (IGCC) | 4743 >> Auxiliary contact block |
| Número E (Finlandia) | 3708079 |
| Característica | Valor |
|---|---|
| Número de contactos inversores (EF008257) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 1 |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de interruptores de señal de error (EF007613) | 0 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Modelo (EF000010) | Montaje superior |
| Método de montaje (EF000003) | Montaje lateral |
| Portalámparas (EF000048) | Ninguno |
