ABBContactores y relés térmicos1SBN010146R1122 ABB CA4-22MK

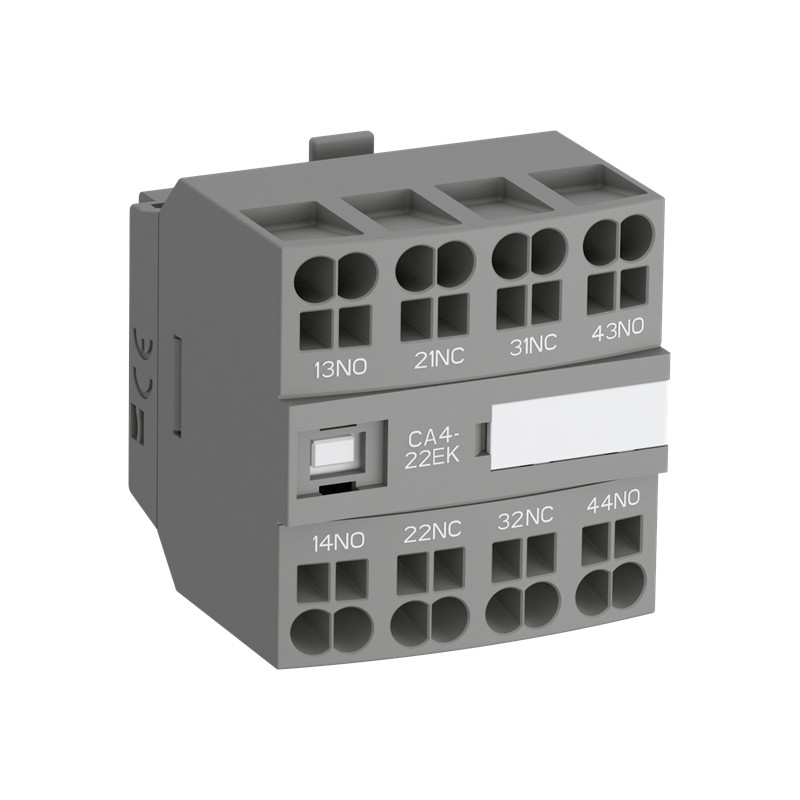

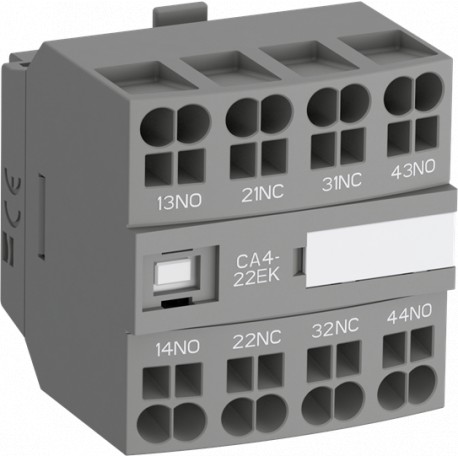

ABB 1SBN010146R1122 1SBN010146R1122 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SBN010146R1122 ABB CA4-22MK

Referencia: 1SBN010146R1122

Fabricante: ABB

Descripción:

CA4-22MK
CA4-22MK Auxiliary Contact Block

Categorías:

  • Componentes industriales de baja tensión > Bloque de contactos auxiliares
  • ABB > Contactores y relés térmicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 20,22 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 7-8 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85389099
Descargas Populares
Datos de EPLAN9AAC167263_EPLAN
Ficha técnica, información técnica1SBC100214C0202
Instrucciones y manuales1SBC101054M6801
Instrucciones y manuales (parte 2)1SAC200017M0002
Dibujo dimensional CAD2CDC001079B0201
Dimensiones
Ancho del product43 mm
Largo del product39.5 mm
Alto del producto45 mm
Peso del product0.05 kg
Técnica
Número de contactos auxiliares NO2
Número de contactos auxiliares NC2
Número de polos4P
NormasIEC/EN 60947-5-1, UL 60947-5-1, CSA C22.2 No. 60947-5-1-14
Tensión nominal de operaciónAuxiliary Circuit 690 V
Frecuencia nominal (f)Auxiliary Circuit 50 / 60 Hz
Corriente térmica convencional de aire libre (Ith)según IEC 60947-5-1, Θ = 40 °C 16 A
Corriente nominal de funcionamiento AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Corriente nominal de funcionamiento DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Corriente nominal de corta duración Tensión baja (Icw)durante 0,1 s 140 A
durante 1 s 100 A
Tensión nominal de aislamiento (Ui)según IEC 60947-5-1 690 V
según UL/CSA 600 V
Tensión nominal soportada por impulsos (Uimp)6 kV
Frecuencia máxima de conmutación eléctrica(AC-15) 1200 cycles per hour
(DC-13) 900 cycles per hour
Frecuencia máxima de conmutación mecánica3600 cycles per hour
Capacidad de conexión del circuito auxiliarFlexible con férula 1/2x 0.5 ... 2.5 mm²
Flexible con férula aislada 1/2x 0.5 ... 1.5 mm²
Flexible 1/2x 0.5 ... 2.5 mm²
Sólido rígido 1/2x 1 ... 2.5 mm²
Longitud de pelado del cableCircuito auxiliar 10 mm
Grado de protecciónacc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
Tipo de terminalTerminales de resorte a presión
Adecuado paraAF09
AF09Z
AF12
AF12Z
AF16
AF16Z
AFC09
AFC12
AFC16
AF09B
AF09ZB
AF12B
AF12ZB
AF16B
AF16ZB
Nombre del productoAuxiliary Contact Block
Técnica UL/CSA
Capacidad de conexión Circuito auxiliar UL/CSASólido rígido 1/2x 18-14 AWG
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH2CMT2021-006202
Información sobre RoHS2CMT2021-006277
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA2CMT2023-006525
WEEE B2C / B2BDe empresa a empresa
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Certificados y Declaraciones (Número de Documento)
Certificado ABSABS_20-2060694-PDA
Certificado BVBV_2634H24900C1
Certificado CBCB_SE-112440
Certificado CCCCCC_2024010305648906
Declaración de conformidad - CCC2020980304001258
2020980304001259
Declaración de conformidad - CE1SBD250007U1000
Declaración de conformidad - UKCA1SBD250038U1000
Certificado DNVDNV_TAE00001BV-5
Certificado LRLRS_LR23403517TA-02
Certificado RMRSRMRS_1802703280
Certificado ULUL-US-L252354-131-82119002-7
UL-CA-L252354-331-82119002-6
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho46 mm
Embalaje Nivel 1 Largo46 mm
Embalaje Nivel 1 Alto46 mm
Embalaje Nivel 1 Peso0.05 kg
Embalaje Nivel 1 EAN3471523131309
Clasificaciones y estándares externos
Código de clasificación de objetosK
ETIM 7EC000041 - Auxiliary contact block
ETIM 8EC000041 - Auxiliary contact block
ETIM 9EC000041 - Auxiliary contact block
Clase electrónicaV11.0 : 27371302
UNSPSC39121522
Código de categoría granular de IDEA (IGCC)4743 >> Auxiliary contact block
Número E (Finlandia)3708037
Número E (Suecia)3210653

ETIM for 1SBN010146R1122 Interruptores de baja tensión (EC000041)

CaracterísticaNúmero de contactos inversores (EF008257)
Valor0
CaracterísticaNúmero de contactos normalmente abiertos (EF008256)
Valor2
CaracterísticaNúmero de contactos normalmente cerrados (EF008255)
Valor2
CaracterísticaNúmero de interruptores de señal de error (EF007613)
Valor0
CaracterísticaCorriente de funcionamiento nominal Ie a CA-15, 230 V (EF001385)
Valor4 A
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión de abrazadera con resorte
CaracterísticaModelo (EF000010)
ValorMontaje superior
CaracterísticaMétodo de montaje (EF000003)
ValorFijación delantera
CaracterísticaPortalámparas (EF000048)
ValorNinguno
