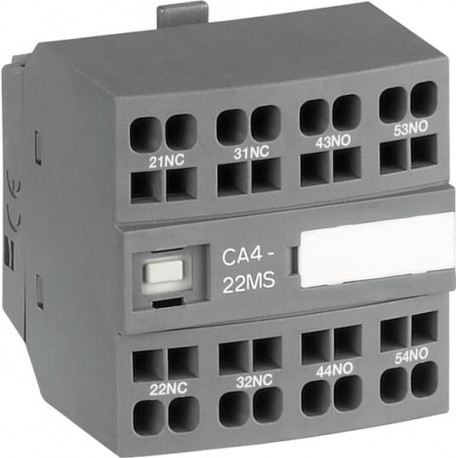

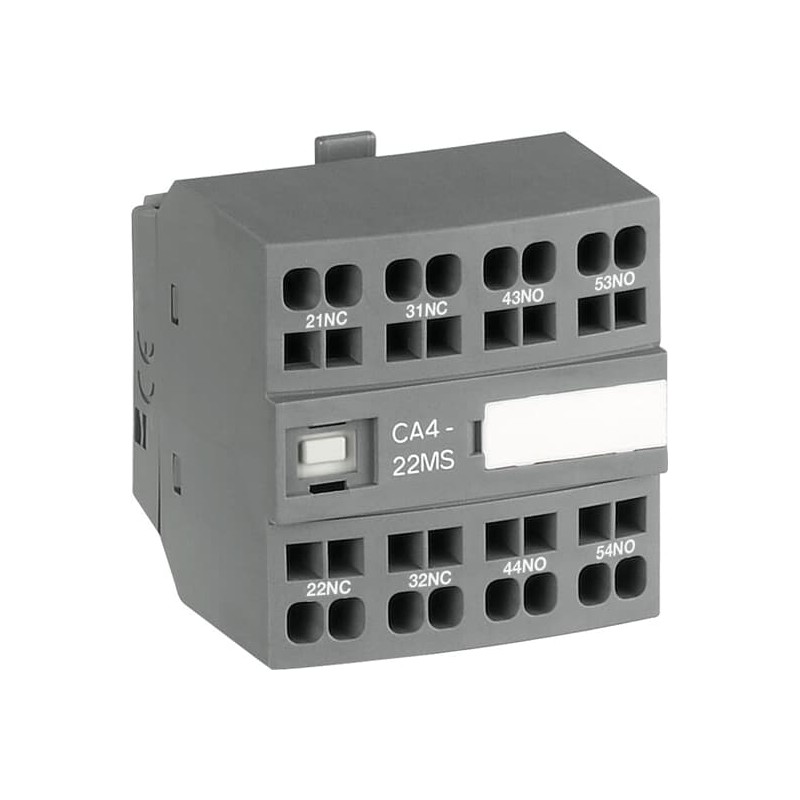

1SBN010145R1122 ABB CA4-22MS Bloque de contacto auxiliar Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SBN010145R1122 ABB CA4-22MS Bloque de contacto auxiliar

1SBN010145R1122

ABB

CA4-22MS Bloque de contacto auxiliar

Bloque de contacto auxiliar CA4-22MS

Más detalles


Contactores y relés térmicos

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


  • Tipo de producto extendido:
    CA4-22MS
  • ID de producto:
    1SBN010145R1122
  • Ean:
    3471523130326
  • Descripción del catálogo:
    Bloque de contacto auxiliar CA4-22MS
  • Descripción larga:
    Los bloques de contacto auxiliares se utilizan para el funcionamiento de circuitos auxiliares y circuitos de control para entornos industriales estándar.
    Tipos de bloques de contacto auxiliares para montaje frontal:
    • Bloque CA4 de 1 o 4 polos, con contactos instantáneos N.O., N.C.
    • Bloque CC4 de 1 polo, con contacto principal N.O. o contacto rezagado N.C.
    • Bloque CAT4 de 2 polos, con contactos instantáneos N.O. + N.C. y conexión de terminal de bobina A1 / A2 en la cara frontal.
    Seleccione los bloques de contacto auxiliares CA4 de 4 polos-.. E, CA4-.. M, CA4-.. U o CA4-.. Tipo N, según el tipo de contactor o relé contactor para el cumplimiento de los requisitos estándar (consulte "Marcado y posicionamiento de terminales").
    Tipos de bloques de contacto auxiliares para montaje lateral:
    • Bloque CAL4 de 2 polos, con contactos instantáneos N.O. + N.C.
    Para recortar en el lado derecho y/o izquierdo de los contactores. Los bloques de contacto auxiliares están equipados con terminales de conexión tipo tornillo que se entregan abiertos, protegidos contra el contacto directo accidental y llevan la marca de función correspondiente.

ordenamiento

  • Cantidad mínima de pedido:
    1 pieza
  • Número de arancel aduanero:
    85389099
  • Tipo principal del producto:
    Accesorios para contactores de bloques

Descargas populares

Dimensiones

  • Ancho neto del producto:
    43milímetro
  • Profundidad / Longitud de la red del producto:
    39.5milímetro
  • Altura neta del producto:
    45milímetro
  • Peso neto del producto:
    0.06kg

técnico

  • Circuito auxiliar de capacidad de conexión:
    Flexible con férula 1/2x 0.75 ... 2,5 mm²
    Flexible con férula aislada 1/2x 0.75 ... 1,5 mm²
    Rígido 1/2x 1 ... 2,5 mm²
  • Frecuencia máxima de conmutación eléctrica:
    (AC-15) 1200 ciclos por hora
    (DC-13) 900 ciclos por hora
  • Frecuencia máxima de conmutación mecánica:
    3600 ciclos por hora
  • Tipo de montaje:
    Montaje frontal
  • Número de contactos auxiliares NC:
    2
  • Número de contactos auxiliares NO:
    2
  • Frecuencia nominal (f):
    Circuito Auxiliar 50 / 60 Hz
  • Tensión de soporte de impulso nominal (Uduende):
    6 kilociclos
  • Tensión de aislamiento nominal (UYo):
    acc. a IEC 60947-5-1 y VDE 0110 (Gr.C) 690 V
    acc. a UL/CSA 600 V
  • Corriente operativa nominal AC-15 (IE):
    (500 V) 2 A
    (690 V) 2 A
    (24 / 127 V) 6 A
    (220 / 240 V) 4 A
    (400 / 440 V) 3 A
  • Corriente operativa nominal DC-13 (IE):
    (24 V) 6 A / 144 W
    (48 V) 2,8 A / 134 W
    (72 V) 1 A / 72 W
    (110 V) 0,55 A / 60 W
    (125 V) 0,55 A / 69 W
    (220 V) 0,27 A / 60 W
    (250 V) 0,27 A / 68 W
    (400 V) 0,15 A / 60 W
    (500 V) 0,13 A / 65 W
    (600 V) 0,1 A / 60 W
  • Tensión operativa nominal:
    Circuito auxiliar 690 V
  • Temperatura nominal de baja resistencia a corto plazo de baja tensión (ICw):
    para 0.1 s 140 A
    para 1 s 100 A
  • Adecuado para:
    AF09
    AF09Z
    AF12
    AF12Z
    AF16
    AF16Z
    AF09B
    AF09ZB
    AF12B
    AF12ZB
    AF16B
    AF16ZB
  • Tipo de terminal:
    Terminales de resorte
  • Longitud de extracción de alambre:
    Circuito Auxiliar 10 mm

Ul/CSA técnico

  • Servicio de piloto UL/CSA:
    A600
    Pregunta 600

medioambiental

  • Corriente térmica convencional de aire libre (Iésimo):
    acc. a IEC 60947-5-1, q = 40 °C 16 A
  • Grado de Protección:
    según IEC 60529, IEC 60947-1, EN 60529 Terminales auxiliares IP20
  • Información de RoHS:
    2CMT2021-006277
  • RAEE B2C / B2B:
    De empresa a empresa
  • Categoría RAEE:
    5. Equipo pequeño (sin dimensión externa más de 50 cm)

Certificados y declaraciones (número de documento)

Información sobre contenedores

  • Unidades de nivel de paquete 1:
    caja 1 pieza
  • Ancho del nivel de paquete 1:
    46 milímetros
  • Nivel de paquete 1 Profundidad / Longitud:
    46 milímetros
  • Nivel de paquete 1 Altura:
    46 milímetros
  • Peso bruto de nivel 1 del paquete:
    0,06 kg
  • Paquete Nivel 1 EAN:
    3471523130326

Clasificaciones

  • Clase electrónica:
    V11.0 : 27371302
  • ETIM 6:
    EC000041 - Bloque de contacto auxiliar
  • ETIM 7:
    EC000041 - Bloque de contacto auxiliar
  • ETIM 8:
    EC000041 - Bloque de contacto auxiliar
  • Código de clasificación de objetos:
    K
  • UNSPSC:
    39121500

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO ABB VOLUMEN5 ELEMENTOS-DE-MANDO-Y-PROTECCIÓN ES.pdf 28 Mbytes
