ABBContactores y relés térmicos1SBN010110R1002 ABB CA4-02 CONTACTO AUX. FRONTAL

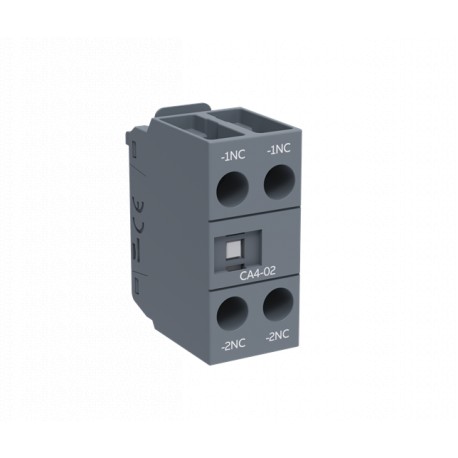

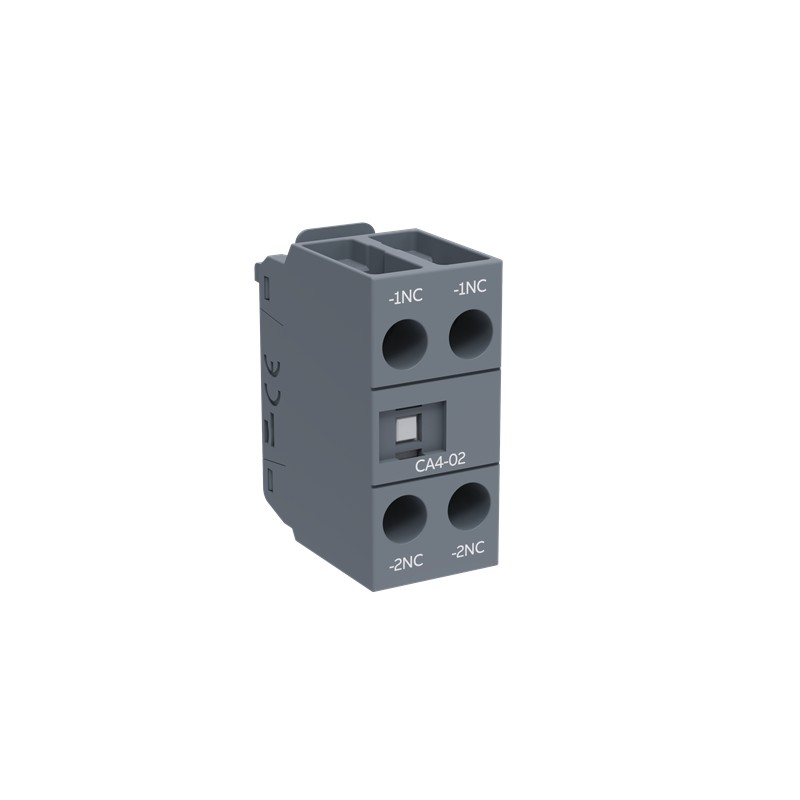

ABB 1SBN010110R1002 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SBN010110R1002 ABB CA4-02 CONTACTO AUX. FRONTAL

Código: 1SBN010110R1002

Fabricante: ABB

Descripción:

CA4-02 CONTACTO AUX. FRONTAL
CA4-02 Auxiliary Contact Block

Categorías:

  • Componentes industriales de baja tensión > Bloque de contactos auxiliares
  • ABB > Contactores y relés térmicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 7,91 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85389099
Descargas Populares
Instrucciones y manuales (parte 2)1SAC200017M0002
Dibujo dimensional CAD2CDC001079B0201
Dimensiones
Ancho del product43 mm
Largo del product19.9 mm
Alto del producto23.6 mm
Peso del product0.024 kg
Técnica
Número de contactos auxiliares NO0
Número de contactos auxiliares NC2
Número de polos2P
NormasIEC/EN 60947-5-1, UL 60947-5-1, CSA C22.2 No. 60947-5-1-14
Tensión nominal de operaciónAuxiliary Circuit 690 V
Frecuencia nominal (f)Auxiliary Circuit 50 / 60 Hz
Corriente térmica convencional de aire libre (Ith)según IEC 60947-5-1, Θ = 40 °C 16 A
Corriente nominal de funcionamiento AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Corriente nominal de funcionamiento DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Corriente nominal de corta duración Tensión baja (Icw)durante 0,1 s 140 A
durante 1 s 100 A
Tensión nominal de aislamiento (Ui)según IEC 60947-5-1 690 V
según IEC 60947-5-1 y VDE 0110 (Gr. C) 690 V
según UL/CSA 600 V
Tensión nominal soportada por impulsos (Uimp)6 kV
Frecuencia máxima de conmutación eléctrica(AC-15) 1200 cycles per hour
(DC-13) 900 cycles per hour
Frecuencia máxima de conmutación mecánica3600 cycles per hour
Pérdida de potenciaa 6 A por poste 0.1 W
Capacidad de conexión del circuito auxiliarFlexible con férula 1/2x 0.75 ... 2.5 mm²
Flexible con férula aislada 2x 0.75 ... 1.5 mm²
Flexible con férula aislada 1x 0.75 ... 2.5 mm²
Rígido 1/2x 1 ... 2.5 mm²
Sólido rígido 1/2x 1 ... 2.5 mm²
Trenzado rígido 1/2x 1 ... 2.5 mm²
Longitud de pelado del cableCircuito auxiliar 10 mm
Grado de protecciónacc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
Par de aprieteAuxiliary Circuit 1.2 N·m
Tipo de terminalTerminales de tornillo
Adecuado paraAF09
AF09Z
AF12
AF12Z
AF16
AF16Z
AF26
AF26Z
AF30
AF30Z
AF38
AF38Z
AF40
AF52
AF65
AF80
AF96
AFC09
AFC12
AFC16
AFC26
AFC30
AFC38
AFC40
AFC52
AFC65
AFC80
AFC96
NF22E
NFZ22E
NF31E
NFZ31E
NF40E
NFZ40E
NFC22E
NFC31E
NFC40E
NFZB22E
NFB22E
NFZB31E
NFB31E
NFZB40E
NFB40E
Nombre del productoAuxiliary Contact Block
Técnica UL/CSA
Capacidad de conexión Circuito auxiliar UL/CSASólido rígido 1/2x 18-14 AWG
Trenzado rígido 1/2x 18-14 AWG
Par de apriete UL/CSAAuxiliary Circuit 11 in·lb
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH2CMT2021-006202
Información sobre RoHS2CMT2021-006277
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA2CMT2023-006525
WEEE B2C / B2BDe empresa a empresa
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Certificados y Declaraciones (Número de Documento)
Certificado BVBV_2634H24900C1
Certificado CBFR-719194
Certificado CCCCCC_2024010305656311
Declaración de conformidad - CCCCQC2019010304264779
Declaración de conformidad - CE1SBD250007U1000
Información de Embalaje
Embalaje Nivel 1 Unidadesbolsa 1 pieza
Embalaje Nivel 1 Ancho110 mm
Embalaje Nivel 1 Largo110 mm
Embalaje Nivel 1 Alto30 mm
Embalaje Nivel 1 Peso0.026 kg
Embalaje Nivel 1 EAN3471523024670
Embalaje Nivel 2 Unidadescaja 50 pieza
Embalaje Nivel 2 Peso1.4 kg
Clasificaciones y estándares externos
Código de clasificación de objetosK
ETIM 7EC000041 - Auxiliary contact block
ETIM 8EC000041 - Auxiliary contact block
ETIM 9EC000041 - Auxiliary contact block
Clase electrónicaV11.0 : 27371302
UNSPSC39121500
Número E (Suecia)3210694

ETIM for 1SBN010110R1002 Interruptores de baja tensión (EC000041)

CaracterísticaNúmero de contactos inversores (EF008257)
Valor0
CaracterísticaNúmero de contactos normalmente abiertos (EF008256)
Valor0
CaracterísticaNúmero de contactos normalmente cerrados (EF008255)
Valor2
CaracterísticaNúmero de interruptores de señal de error (EF007613)
Valor0
CaracterísticaCorriente de funcionamiento nominal Ie a CA-15, 230 V (EF001385)
Valor4 A
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión roscada
CaracterísticaModelo (EF000010)
ValorMontaje superior
CaracterísticaMétodo de montaje (EF000003)
ValorFijación delantera
CaracterísticaPortalámparas (EF000048)
ValorNinguno
