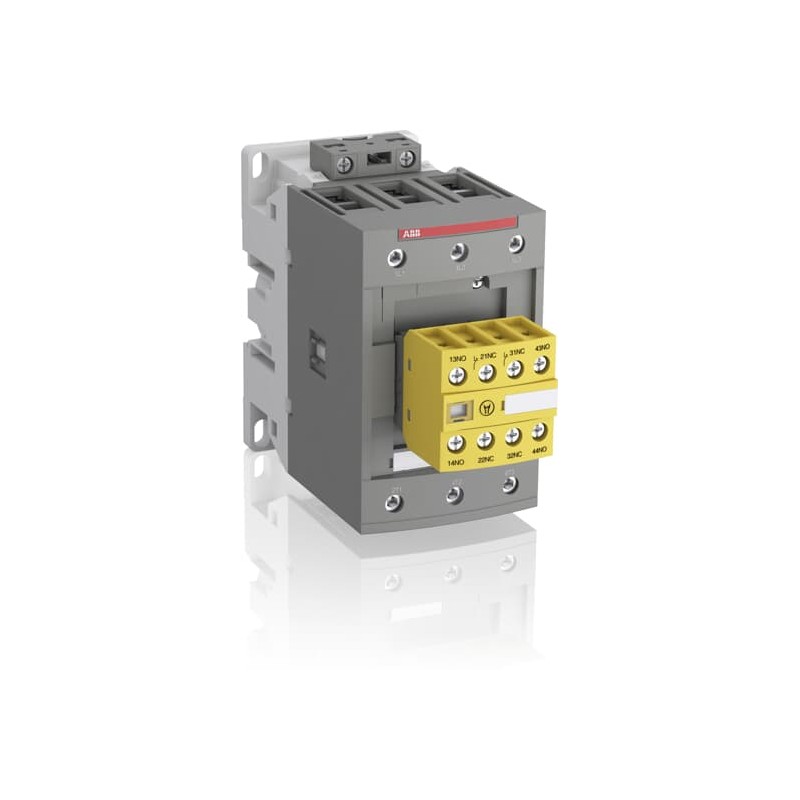

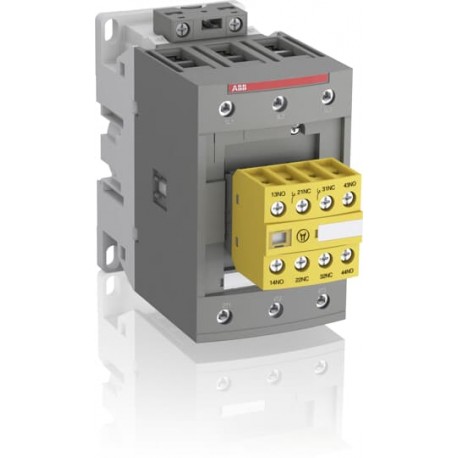

1SBL407082R1322 ABB AFS96-30-22-13 100-250V50/60HZ-DC

0/5 - 0 Opiniones

Referencia: 1SBL407082R1322

Fabricante: ABB

Descripción:

AFS96-30-22-13 100-250V50/60HZ-DC

AFS96-30-22-13 100-250V50/60HZ-DC Contactor

Más detalles

Categorias:
Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores y relés térmicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Garantía, reparación y devolución.

Precio total: $441.30

Precio unitario: $441.30

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Descuentos adicionales para clientes registrados. Regístrese y los precios se actualizarán automáticamente.

Calcule su precio por cantidad

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

productos relacionados

▲

Más vendidos

▲

Más Información

▲

Clasificación
Cantidad mínima de pedido	1 pieza
Código arancelario	85364900
Descargas Populares
Datos de EPLAN	9AAC190106_EPLAN
Ficha técnica, información técnica	1SBC100214C0202
Instrucciones y manuales	1SBC101052M6801
Instrucciones y manuales (parte 2)	1SAC200017M0002
Dibujo dimensional CAD	2CDC001079B0201
Dimensiones
Ancho del product	70 mm
Largo del product	149 mm
Alto del producto	125.5 mm
Peso del product	1.22 kg
Técnica
Número de contactos principales NO	3
Número de contactos principales NC	0
Número de contactos auxiliares NO	2
Número de contactos auxiliares NC	2
Número de polos	3P
Normas	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-1:22, CSA C22.2 No. 60947-4-1:22
Tensión nominal de operación	Auxiliary Circuit 690 V
	Main Circuit 1000 V
Frecuencia nominal (f)	Auxiliary Circuit 50 / 60 Hz
	Control Circuit 50 / 60 Hz
	Main Circuit 50 / 60 Hz
Corriente térmica convencional de aire libre (I_th)	según IEC 60947-4-1, contactores abiertos θ = 40 °C 130 A
	según IEC 60947-5-1, Θ = 40 °C 16 A
Corriente nominal de funcionamiento AC-1 (I_e)	(690 V) 40 °C 130 A
	(690 V) 60 °C 105 A
	(690 V) 70 °C 90 A
Corriente nominal de funcionamiento AC-3 (I_e)	(415 V) 60 °C 96 A
	(440 V) 60 °C 96 A
	(500 V) 60 °C 80 A
	(690 V) 60 °C 57 A
	(1000 V) 60 °C 30 A
	(380 / 400 V) 60 °C 105 A
	(220 / 230 / 240 V) 60 °C 105 A
Corriente nominal de funcionamiento AC-3e (I_e)	(415 V) 60 °C 96 A
	(440 V) 60 °C 96 A
	(500 V) 60 °C 80 A
	(690 V) 60 °C 57 A
	(380 / 400 V) 60 °C 105 A
	(220 / 230 / 240 V) 60 °C 105 A
Corriente nominal de funcionamiento AC-15 (I_e)	(500 V) 2 A
	(690 V) 2 A
	(24 / 127 V) 6 A
	(220 / 240 V) 4 A
	(400 / 440 V) 3 A
Corriente nominal de funcionamiento DC-1 (I_e)	(110 V) 2 polos en serie, 40 °C 130 A
	(110 V) 2 polos en serie, 60 °C 105 A
	(110 V) 2 polos en serie, 70 °C 90 A
	(110 V) 3 polos en serie, 40 °C 130 A
	(110 V) 3 polos en serie, 60 °C 105 A
	(110 V) 3 polos en serie, 70 °C 90 A
	(220 V) 3 polos en serie, 40 °C 125 A
	(220 V) 3 polos en serie, 60 °C 105 A
	(220 V) 3 polos en serie, 70 °C 90 A
	(72 V) 1 polo, 40 °C 130 A
	(72 V) 1 polo, 60 °C 105 A
	(72 V) 1 polo, 70 °C 90 A
	(72 V) 2 polos en serie, 40 °C 130 A
	(72 V) 2 polos en serie, 60 °C 105 A
	(72 V) 2 polos en serie, 70 °C 90 A
	(72 V) 3 polos en serie, 40 °C 130 A
	(72 V) 3 polos en serie, 60 °C 105 A
	(72 V) 3 polos en serie, 70 °C 90 A
Corriente nominal de funcionamiento DC-3 (I_e)	(110 V) 2 polos en serie, 40 °C 130 A
	(110 V) 2 polos en serie, 60 °C 105 A
	(110 V) 2 polos en serie, 70 °C 90 A
	(110 V) 3 polos en serie, 40 °C 130 A
	(110 V) 3 polos en serie, 60 °C 105 A
	(110 V) 3 polos en serie, 70 °C 90 A
	(220 V) 3 polos en serie, 40 °C 130 A
	(220 V) 3 polos en serie, 60 °C 105 A
	(220 V) 3 polos en serie, 70 °C 90 A
	(72 V) 1 polo, 40 °C 130 A
	(72 V) 1 polo, 60 °C 105 A
	(72 V) 1 polo, 70 °C 90 A
	(72 V) 2 polos en serie, 40 °C 130 A
	(72 V) 2 polos en serie, 60 °C 105 A
	(72 V) 2 polos en serie, 70 °C 90 A
	(72 V) 3 polos en serie, 40 °C 130 A
	(72 V) 3 polos en serie, 60 °C 105 A
	(72 V) 3 polos en serie, 70 °C 90 A
Corriente nominal de funcionamiento DC-5 (I_e)	(110 V) 2 polos en serie, 40 °C 130 A
	(110 V) 2 polos en serie, 60 °C 105 A
	(110 V) 2 polos en serie, 70 °C 90 A
	(110 V) 3 polos en serie, 40 °C 130 A
	(110 V) 3 polos en serie, 60 °C 105 A
	(110 V) 3 polos en serie, 70 °C 90 A
	(220 V) 3 polos en serie, 40 °C 130 A
	(220 V) 3 polos en serie, 60 °C 105 A
	(220 V) 3 polos en serie, 70 °C 90 A
	(72 V) 1 polo, 40 °C 130 A
	(72 V) 1 polo, 60 °C 105 A
	(72 V) 1 polo, 70 °C 90 A
	(72 V) 2 polos en serie, 40 °C 130 A
	(72 V) 2 polos en serie, 60 °C 105 A
	(72 V) 2 polos en serie, 70 °C 90 A
	(72 V) 3 polos en serie, 40 °C 130 A
	(72 V) 3 polos en serie, 60 °C 105 A
	(72 V) 3 polos en serie, 70 °C 90 A
Corriente nominal de funcionamiento DC-13 (I_e)	(24 V) 6 A / 144 W
	(48 V) 2.8 A / 134 W
	(72 V) 1 A / 72 W
	(110 V) 1.1 A / 121 W
	(125 V) 0.55 A / 69 W
	(220 V) 0.27 A / 60 W
	(250 V) 0.27 A / 68 W
	(400 V) 0.15 A / 60 W
	(500 V) 0.13 A / 65 W
	(600 V) 0.1 A / 60 W
Potencia operativa nominal AC-3 (P_e)	(415 V) 55 kW
	(440 V) 55 kW
	(500 V) 55 kW
	(690 V) 55 kW
	(1000 V) 40 kW
	(380 / 400 V) 45 kW
	(380 / 400 V) 55 kW
	(220 / 230 / 240 V) 25 kW
	(220 / 230 / 240 V) 30 kW
Potencia operativa nominal AC-3e (P_e)	(415 V) 55 kW
	(440 V) 55 kW
	(500 V) 55 kW
	(690 V) 55 kW
	(380 / 400 V) 45 kW
	(380 / 400 V) 55 kW
	(220 / 230 / 240 V) 25 kW
	(220 / 230 / 240 V) 30 kW
Corriente nominal de corta duración Tensión baja (I_cw)	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 780 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 140 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 300 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 1200 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 450 A
	durante 0,1 s 140 A
	durante 1 s 100 A
Capacidad de rotura máxima	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 1150 A
	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 750 A
Tensión nominal de aislamiento (U_i)	según IEC 60947-4-1 1000 V
	según IEC 60947-5-1 690 V
	según UL/CSA 600 V
Tensión nominal soportada por impulsos (U_imp)	8 kV
Frecuencia máxima de conmutación eléctrica	(AC-1) 600 cycles per hour
	(AC-15) 1200 cycles per hour
	(AC-2 / AC-4) 150 cycles per hour
	(AC-3) 1200 cycles per hour
	(DC-13) 900 cycles per hour
Frecuencia máxima de conmutación mecánica	3600 cycles per hour
Tensión nominal del circuito de control (U_c)	50 Hz 100 ... 250 V
	60 Hz 100 ... 250 V
	Operación de CC 100 ... 250 V
Pérdida de potencia	a 6 A por poste 0.1 W
	en condiciones nominales de operación AC-1 por polo 8.2 W
	en condiciones nominales de operación AC-3 por polo 4.5 W
Tiempo de funcionamiento	Entre la desenergización de la bobina y el cierre del contacto NC 19 ... 105 ms
	Entre la desenergización de la bobina y la abertura sin contacto 17 ... 100 ms
	Entre la energización de la bobina y la apertura del contacto NC 38 ... 95 ms
	Entre la energización de la bobina y el cierre sin contacto 42 ... 100 ms
Montaje en contactores	TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
Montaje mediante tornillos (no suministrados)	2 x M4 or 2 x M6 Screws Placed Diagonally
Capacidad de conexión del circuito principal	Flexible con férula 1/2x 6 ... 50 mm²
	Flexible con férula aislada 1/2x 6 ... 50 mm²
	Trenzado rígido 1x 6 ... 70 mm²
	Trenzado rígido 2x 6 ... 50 mm²
Capacidad de conexión del circuito auxiliar	Flexible con férula 1/2x 0.75 ... 2.5 mm²
	Flexible con férula aislada 2x 0.75 ... 1.5 mm²
	Flexible con férula aislada 1x 0.75 ... 2.5 mm²
	Rígido 1/2x 1 ... 2.5 mm²
Conexión del circuito de control de capacidad	Flexible con férula 1/2x 0.75 ... 2.5 mm²
	Flexible con férula aislada 1x 0.75 ... 2.5 mm²
	Flexible con férula aislada 2x 0.75 ... 1.5 mm²
	Rígido 1/2x 1 ... 2.5 mm²
Longitud de pelado del cable	Circuito auxiliar 10 mm
	Circuito de control 10 mm
	Circuito Principal 17 mm
Grado de protección	acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Par de apriete	Auxiliary Circuit 1.2 N·m
	Control Circuit 1.2 N·m
	Main Circuit 6 N·m
Tipo de terminal	Terminales de tornillo
Nombre del producto	Block Contactor
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA	Main Circuit 600 V
Clasificación de uso general UL/CSA	(600 V AC) 115 A
Potencia nominal UL/CSA	(120 V AC) Single Phase 7-1/2 hp
	(200 ... 208 V AC) Three Phase 30 hp
	(220 ... 240 V AC) Three Phase 40 hp
	(240 V AC) Single Phase 20 hp
	(440 ... 480 V AC) Three Phase 75 hp
	(550 ... 600 V AC) Three Phase 75 hp
Capacidad de conexión del circuito principal UL/CSA	Trenzado rígido 1/2x 6-1 AWG
Par de apriete UL/CSA	Auxiliary Circuit 11 in·lb
	Control Circuit 11 in·lb
	Main Circuit 53 in·lb
Amperios a plena carga Uso del motor	(120 V AC) Single Phase 80 A
	(200 ... 208 V AC) Three Phase 92 A
	(220 ... 240 V AC) Three Phase 80 A
	(240 V AC) Single Phase 88 A
	(440 ... 480 V AC) Three Phase 77 A
	(550 ... 600 V AC) Three Phase 77 A
Ambiente
Temperatura ambiente	Close to Contactor Fitted with Thermal O/L Relay -40 ... 70 °C
	Close to Contactor without Thermal O/L Relay -40 ... 70 °C
	Close to Contactor for Storage -60 ... +80 °C
Resistencia climática	Category B according to IEC 60947-1 Annex Q
Altitud máxima de funcionamiento permisible	Sin reducción de potencia 3000 m
Resistencia a los golpes según IEC 60068-2-27	Cerrado, dirección del choque: A 25 g
	Cerrado, dirección del amortiguador: B1 25 g
	Cerrado, dirección del amortiguador: B2 15 g
	Cerrado, dirección del amortiguador: C1 25 g
	Cerrado, dirección del amortiguador: C2 25 g
Resistencia a las vibraciones según IEC 60068-2-6	Posición cerrada 3g y posición abierta 3g 5 ... 300 Hz
Grado de contaminación	3
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Estado de RoHS	No se necesita declaración
Ley de Control de Sustancias Tóxicas - TSCA	2CMT2023-006525
WEEE B2C / B2B	De empresa a empresa
Categoría RAEE	5. Equipo pequeño (sin dimensión externa de más de 50 cm)
ABB EcoSolutions
ABB EcoSolutions	Sí
Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero	No se envía ningún residuo no peligroso a un vertedero
Instrucciones de desmontaje al final de la vida útil	1SBC101081M6801
Declaración Ambiental de Producto - EPD	1SBD250584E2000
Eficiencia energética mejorada para los clientes	Eficiencia del producto: producto considerado más eficiente energéticamente en comparación con productos similares en el mercado o productos más antiguos de la misma línea.
	Eficiencia del producto: el producto requiere menos energía para funcionar en comparación con productos similares en el mercado o productos más antiguos de la misma línea
Tasa de reciclabilidad del producto según EN45555	Diseño para cerrar ciclos de recursos - Norma EN45555 - 91.9 %
Certificados y Declaraciones (Número de Documento)
A2L Certificate – UL	9AKK108469A4890
	9AKK108469A4892
Certificado ABS	ABS_20-2060694-PDA
Certificado BV	BV_2634H36994A
Certificado CB	CB_SE-96557
Certificado CCC	CCC_2024010304656667
Declaración de conformidad - CCC	2020980304001255
Declaración de conformidad - CE	1SBD250022U1000
Declaración de conformidad - UKCA	1SBD250044U1000
Certificado DNV	DNV_TAE00001AF-4
Certificado LR	LRS_LR23403517TA-02
Certificado RMRS	RMRS_1802705280
Certificado UL	UL-US-L312527-1141-10303102-19
	UL-CA-L312527-4141-10303102-19
Tarjeta de listado UL	E312527
Información de Embalaje
Embalaje Nivel 1 Unidades	caja 1 pieza
Embalaje Nivel 1 Ancho	167 mm
Embalaje Nivel 1 Largo	180 mm
Embalaje Nivel 1 Alto	97 mm
Embalaje Nivel 1 Peso	1.36 kg
Embalaje Nivel 1 EAN	3471523158030
Embalaje Nivel 2 Unidades	caja 6 pieza
Embalaje Nivel 2 Ancho	250 mm
Embalaje Nivel 2 Largo	300 mm
Embalaje Nivel 2 Alto	300 mm
Embalaje Nivel 2 Peso	8.16 kg
Clasificaciones y estándares externos
Código de clasificación de objetos	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
Clase electrónica	V11.0 : 27371003
UNSPSC	39121529
Código de categoría granular de IDEA (IGCC)	4758 >> Iec Contactors
Número E (Finlandia)	3708072
Número E (Suecia)	3210676

ETIM for 1SBL407082R1322 Interruptores de baja tensión (EC000066)
Característica	Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)	100 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)	100 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980)	100 V
Tipo de tensión de accionamiento (EF008242)	CA/CC
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393)	130 A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392)	105 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364)	45 kW
Apto para instalación en serie (EF001126)	No
Número de contactos auxiliares normalmente abiertos (EF001376)	2
Número de contactos auxiliares normalmente cerrados (EF001377)	2
Tipo de conexión del circuito de corriente principal (EF006819)	Conexión roscada
Número de contactos normalmente cerrados como contactos principales (EF001375)	0
Número de contactos normalmente abiertos como contactos principales (EF001374)	3

Datasheet - PDF

▲

Título:	Tamaño:	Tipo:
PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf	31 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario

Añadir comentario

ocultar

Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto? Sí No

	Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.

5 / 5 merci beaucoup

— sotitradim 29/11/2025
Valoración del cliente:

Producto: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 04/10/2025
Valoración del cliente:

Producto: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 18/09/2025
Valoración del cliente:

Producto: 31295 WÖHNER Portafusible Class CC 1p, 3
5 / 5 Usefull product

— B rahul 18/09/2025
Valoración del cliente:

Producto: 2CSF202004R1250 ABB Int.dif.FH202AC-25/0,03 2
