Producto:MTZ18-4VM DANFOSS REFRIGERATION Compreso...

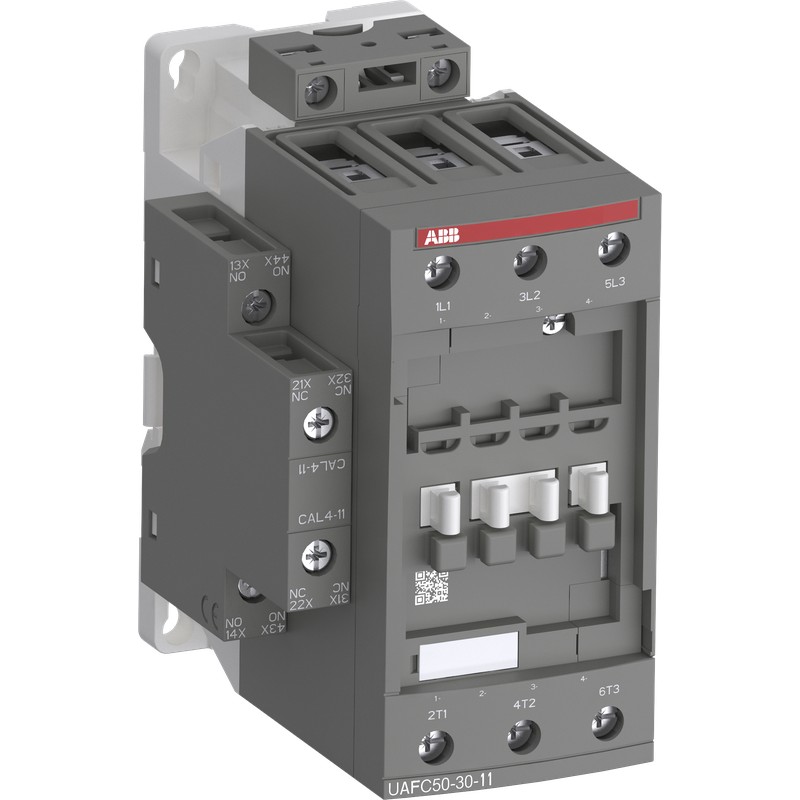

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.
Referencia: 1SBL361022R7511
Fabricante: ABB
Descripción:
Categorías:
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
VISTOS ANTERIORMENTE
| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Hoja de datos, información técnica (parte 2) | 1SFC100125C0334 |
| Instrucciones y manuales | 1SBC101082M6811 |
| Instrucciones y manuales (parte 2) | 1SBC101082M6801 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 67 mm |
| Largo del product | 119.5 mm |
| Alto del producto | 111 mm |
| Peso del product | 1.037 kg |
| Técnica | |
| Número de contactos principales NO | 3 |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 1 |
| Número de contactos auxiliares NC | 1 |
| Número de polos | 3P |
| Normas | IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1 |
| Tensión nominal de operación | Auxiliary Circuit 690 V |
| Main Circuit 690 V | |
| Frecuencia nominal (f) | Auxiliary Circuit 50 / 60 Hz |
| Control Circuit 50 / 60 Hz | |
| Main Circuit 50 / 60 Hz | |
| Corriente nominal de funcionamiento AC-15 (Ie) | (500 V) 2 A |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (380 / 400 V) 3 A | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 6 A / 144 W |
| (48 V) 2.8 A / 134 W | |
| (72 V) 1 A / 72 W | |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.27 A / 60 W | |
| (250 V) 0.27 A / 68 W | |
| Potencia operativa nominal AC-6b (Pe) | (230 / 240 V) 40 °C, 50 / 60 Hz 23 kvar |
| (230 / 240 V) 60 °C, 50 / 60 Hz 19 kvar | |
| (230 / 240 V) 70 °C, 50 / 60 Hz 18.5 kvar | |
| (400 / 415 V) 40 °C, 50 / 60 Hz 40 kvar | |
| (400 / 415 V) 70 °C, 50 / 60 Hz 33 kvar | |
| (400 / 415 V) 60 °C, 50 / 60 Hz 32 kvar | |
| (440 V) 40 °C, 50 / 60 Hz 40 kvar | |
| (440 V) 60 °C, 50 / 60 Hz 36 kvar | |
| (440 V) 70 °C, 50 / 60 Hz 35 kvar | |
| (500 / 550 V), 40 °C, 50 / 60 Hz 40 kvar | |
| (500 / 550 V) 60 °C, 50 / 60 Hz 40 kvar | |
| (500 / 550 V) 70 °C, 50 / 60 Hz 40 kvar | |
| (690 V) 40 °C, 50 / 60 Hz 55 kvar | |
| (690 V) 60 °C, 50 / 60 Hz 55 kvar | |
| (690 V) 70 °C, 50 / 60 Hz 52 kvar | |
| Dispositivos de protección contra cortocircuitos | Auxiliary Circuit - gG Type Fuses 10 A |
| gG Type Fuses 1.5 ... 1.8 In A | |
| Capacidad de rotura máxima | cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 950 A |
| cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 600 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-4-1 690 V |
| según IEC 60947-5-1 690 V | |
| según UL/CSA 600 V | |
| Tensión nominal soportada por impulsos (Uimp) | 6 kV |
| Frecuencia máxima de conmutación eléctrica | 240 cycles per hour |
| Durabilidad mecánica | 10 million |
| Frecuencia máxima de conmutación mecánica | 3600 cycles per hour |
| Límites de funcionamiento de la bobina | (acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 60 °C) |
| Tensión nominal del circuito de control (Uc) | 50 Hz 200 V |
| 50 Hz 200 V | |
| 60 Hz 200 ... 220 V | |
| Consumo de la bobina | Valor medio de tenencia 50 / 60 Hz 20 V·A |
| Valor medio de intracción 50 Hz 150 V·A | |
| Valor medio de extracción 60 Hz 151 V·A | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 2.1 W |
| Tiempo de funcionamiento | Entre la desenergización de la bobina y el cierre del contacto NC 6 ... 19 ms |
| Entre la desenergización de la bobina y la abertura sin contacto 4 ... 14 ms | |
| Entre la energización de la bobina y la apertura del contacto NC 3 ... 16 ms | |
| Entre la energización de la bobina y el cierre sin contacto 7 ... 21 ms | |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Montaje mediante tornillos (no suministrados) | 2 x M4 or 2 x M6 Screws Placed Diagonally |
| Capacidad de conexión del circuito principal | Flexible con férula 1/2x 4 ... 35 mm² |
| Flexible con férula aislada 1/2x 4 ... 35 mm² | |
| Capacidad de conexión del circuito auxiliar | Flexible con férula 1/2x 0.75 ... 2.5 mm² |
| Flexible con férula aislada 1x 0.75 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.75 ... 1.5 mm² | |
| Cable rígido 1/2x 1 ... 2.5 mm² | |
| Sólido rígido 1/2x 1 ... 2.5 mm² | |
| Trenzado rígido 1/2x 1 ... 2.5 mm² | |
| Conexión del circuito de control de capacidad | Sólido rígido 1/2x 1 ... 2.5 mm² |
| Trenzado rígido 1/2x 1 ... 2.5 mm² | |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 | |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10 | |
| Par de apriete | Auxiliary Circuit 1.2 N·m |
| Control Circuit 1.2 N·m | |
| Main Circuit 4 N·m | |
| Tipo de terminal | Terminales de tornillo |
| Nombre del producto | Block Contactor |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V |
| Capacidad de conexión del circuito principal UL/CSA | 1/2x 10-2 AWG |
| Sólido rígido 1/2x 10-2 AWG | |
| Trenzado rígido 1/2x 10-2 AWG | |
| Capacidad de conexión Circuito auxiliar UL/CSA | Sólido rígido 1/2x 18-14 AWG |
| Trenzado rígido 1/2x 18-14 AWG | |
| Circuito de control de la capacidad de conexión UL/CSA | Sólido rígido 1/2x 18-14 AWG |
| Trenzado rígido 1/2x 18-14 AWG | |
| Par de apriete UL/CSA | Auxiliary Circuit 11 in·lb |
| Control Circuit 11 in·lb | |
| Main Circuit 35 in·lb | |
| Ambiente | |
| Temperatura ambiente | Close to Contactor for Storage -60 ... +80 °C |
| Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C | |
| Resistencia climática | Category B according to IEC 60947-1 Annex Q |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 3000 m |
| Grado de contaminación | 3 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | 9AKK108471A0454 |
| Certificado CCC | 9AKK108471A0451 |
| Declaración de conformidad - CE | 1SBD250072U1000 |
| Certificado UL | 9AKK108471A1497 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 146.5 mm |
| Embalaje Nivel 1 Largo | 146.5 mm |
| Embalaje Nivel 1 Alto | 96.5 mm |
| Embalaje Nivel 1 Peso | 1.14 kg |
| Embalaje Nivel 1 EAN | 3471525001167 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC001079 - Capacitor contactor |
| ETIM 8 | EC001079 - Capacitor contactor |
| ETIM 9 | EC001079 - Capacitor contactor |
| Clase electrónica | V11.0 : 27371006 |
| UNSPSC | 39121529 |
| Código de categoría granular de IDEA (IGCC) | 4756 >> Capacitor magnet contactor |
