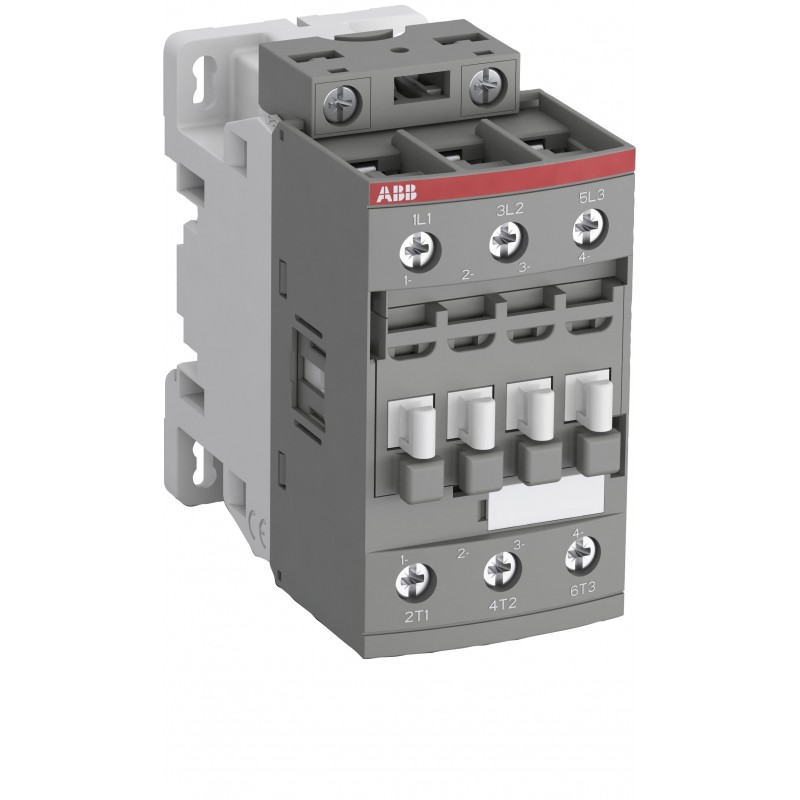

1SBL291001R8400 ABB AFC38-30-00-84 Contactor
1SBL291001R8400
ABB
AFC38-30-00-84 Contactor
AFC38-30-00-84 110V50Hz 110-120V60Hz Contactor
Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA
Contactores y relés térmicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100219C0201 |
| Instrucciones y manuales | 1SBC101027M6801 |
| Instrucciones y manuales (parte 2) | 1SAC200017M0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 45 mm |
| Largo del product | 86 mm |
| Alto del producto | 86 mm |
| Peso del product | 0.357 kg |
| Técnica | |
| Número de contactos principales NO | 3 |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 0 |
| Número de contactos auxiliares NC | 0 |
| Número de polos | 3P |
| Normas | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, UL 60335-2-40 LZGH2 A2L |
| Tensión nominal de operación | Main Circuit 690 V |
| Frecuencia nominal (f) | Control Circuit 50 / 60 Hz |
| Main Circuit 50 / 60 Hz | |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-4-1, contactores abiertos θ = 40 °C 50 A |
| según IEC 60947-5-1, Θ = 40 °C 16 A | |
| Corriente nominal de funcionamiento AC-1 (Ie) | (690 V) 40 °C 50 A |
| (690 V) 60 °C 42 A | |
| (690 V) 70 °C 37 A | |
| Corriente nominal de funcionamiento AC-3 (Ie) | (415 V) 60 °C 38 A |
| (440 V) 60 °C 38 A | |
| (500 V) 60 °C 33 A | |
| (690 V) 60 °C 24 A | |
| (380 / 400 V) 60 °C 38 A | |
| (220 / 230 / 240 V) 60 °C 40 A | |
| Corriente nominal de funcionamiento AC-3e (Ie) | (415 V) 60 °C 38 A |
| (440 V) 60 °C 38 A | |
| (500 V) 60 °C 33 A | |
| (690 V) 60 °C 24 A | |
| (380 / 400 V) 60 °C 38 A | |
| (220 / 230 / 240 V) 60 °C 40 A | |
| Corriente nominal de funcionamiento DC-1 (Ie) | (110 V) 2 polos en serie, 40 °C 50 A |
| (110 V) 2 polos en serie, 60 °C 42 A | |
| (110 V) 2 polos en serie, 70 °C 37 A | |
| (110 V) 3 polos en serie, 40 °C 50 A | |
| (110 V) 3 polos en serie, 60 °C 42 A | |
| (110 V) 3 polos en serie, 70 °C 37 A | |
| (220 V) 3 polos en serie, 40 °C 50 A | |
| (220 V) 3 polos en serie, 60 °C 42 A | |
| (220 V) 3 polos en serie, 70 °C 37 A | |
| (72 V) 1 polo, 40 °C 50 A | |
| (72 V) 1 polo, 60 °C 42 A | |
| (72 V) 1 polo, 70 °C 37 A | |
| (72 V) 2 polos en serie, 40 °C 50 A | |
| (72 V) 2 polos en serie, 60 °C 42 A | |
| (72 V) 2 polos en serie, 70 °C 37 A | |
| (72 V) 3 polos en serie, 40 °C 50 A | |
| (72 V) 3 polos en serie, 60 °C 42 A | |
| (72 V) 3 polos en serie, 70 °C 37 A | |
| Corriente nominal de funcionamiento DC-3 (Ie) | (110 V) 2 polos en serie, 40 °C 50 A |
| (110 V) 2 polos en serie, 60 °C 42 A | |
| (110 V) 2 polos en serie, 70 °C 37 A | |
| (110 V) 3 polos en serie, 40 °C 50 A | |
| (110 V) 3 polos en serie, 60 °C 42 A | |
| (110 V) 3 polos en serie, 70 °C 37 A | |
| (220 V) 3 polos en serie, 40 °C 50 A | |
| (220 V) 3 polos en serie, 60 °C 42 A | |
| (220 V) 3 polos en serie, 70 °C 37 A | |
| (72 V) 1 polo, 40 °C 50 A | |
| (72 V) 1 polo, 60 °C 42 A | |
| (72 V) 1 polo, 70 °C 37 A | |
| (72 V) 2 polos en serie, 40 °C 50 A | |
| (72 V) 2 polos en serie, 60 °C 42 A | |
| (72 V) 2 polos en serie, 70 °C 37 A | |
| (72 V) 3 polos en serie, 40 °C 50 A | |
| (72 V) 3 polos en serie, 60 °C 42 A | |
| (72 V) 3 polos en serie, 70 °C 37 A | |
| Corriente nominal de funcionamiento DC-5 (Ie) | (110 V) 2 polos en serie, 40 °C 50 A |
| (110 V) 2 polos en serie, 60 °C 42 A | |
| (110 V) 2 polos en serie, 70 °C 37 A | |
| (110 V) 3 polos en serie, 40 °C 50 A | |
| (110 V) 3 polos en serie, 60 °C 42 A | |
| (110 V) 3 polos en serie, 70 °C 37 A | |
| (220 V) 3 polos en serie, 40 °C 25 A | |
| (220 V) 3 polos en serie, 60 °C 25 A | |
| (220 V) 3 polos en serie, 70 °C 25 A | |
| (72 V) 1 polo, 40 °C 25 A | |
| (72 V) 1 polo, 60 °C 25 A | |
| (72 V) 1 polo, 70 °C 25 A | |
| (72 V) 2 polos en serie, 40 °C 50 A | |
| (72 V) 2 polos en serie, 60 °C 42 A | |
| (72 V) 2 polos en serie, 70 °C 37 A | |
| (72 V) 3 polos en serie, 40 °C 50 A | |
| (72 V) 3 polos en serie, 60 °C 42 A | |
| (72 V) 3 polos en serie, 70 °C 37 A | |
| Potencia operativa nominal AC-3 (Pe) | (415 V) 18.5 kW |
| (440 V) 22 kW | |
| (500 V) 22 kW | |
| (690 V) 22 kW | |
| (380 / 400 V) 18.5 kW | |
| (220 / 230 / 240 V) 11 kW | |
| Potencia operativa nominal AC-3e (Pe) | (415 V) 18.5 kW |
| (440 V) 22 kW | |
| (500 V) 22 kW | |
| (690 V) 22 kW | |
| (380 / 400 V) 18.5 kW | |
| (220 / 230 / 240 V) 11 kW | |
| Potencia operativa nominal AC-6b (Pe) | (400 / 415 V) 40 °C, 50 / 60 Hz 24 kvar |
| (400 / 415 V) 70 °C, 50 / 60 Hz 20 kvar | |
| (400 / 415 V) 55 °C, 50 / 60 Hz 24 kvar | |
| (440 V) 40 °C, 50 / 60 Hz 26 kvar | |
| (440 V) 55 °C, 50 / 60 Hz 24 kvar | |
| (440 V) 70 °C, 50 / 60 Hz 20 kvar | |
| (500 / 550 V), 40 °C, 50 / 60 Hz 33 kvar | |
| (500 / 550 V) 55 °C, 50 / 60 Hz 33 kvar | |
| (500 / 550 V) 70 °C, 50 / 60 Hz 23 kvar | |
| (690 V) 40 °C, 50 / 60 Hz 43 kvar | |
| (690 V) 55 °C, 50 / 60 Hz 43 kvar | |
| (690 V) 70 °C, 50 / 60 Hz 32 kvar | |
| Corriente nominal de corta duración Tensión baja (Icw) | a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 350 A |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 50 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 150 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 700 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 225 A | |
| Capacidad de rotura máxima | cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 500 A |
| cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 200 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-4-1 690 V |
| según UL/CSA 600 V | |
| Tensión nominal soportada por impulsos (Uimp) | 6 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-1) 600 cycles per hour |
| (AC-15) 0 cycles per hour | |
| (AC-2 / AC-4) 150 cycles per hour | |
| (AC-3) 1200 cycles per hour | |
| (DC-13) 0 cycles per hour | |
| Frecuencia máxima de conmutación mecánica | 3600 cycles per hour |
| Tensión nominal del circuito de control (Uc) | 50 Hz 110 V |
| 60 Hz 110 ... 120 V | |
| Consumo de la bobina | Valor medio de tenencia 50 / 60 Hz 8 V·A |
| Valor medio de intracción 50 Hz 70 V·A | |
| Valor medio de extracción 60 Hz 66 V·A | |
| Pérdida de potencia | en condiciones nominales de operación AC-1 por polo 2.4 W |
| en condiciones nominales de operación AC-3 por polo 1.3 W | |
| Tiempo de funcionamiento | Entre la desenergización de la bobina y el cierre del contacto NC 9 ... 20 ms |
| Entre la desenergización de la bobina y la abertura sin contacto 4 ... 18 ms | |
| Entre la energización de la bobina y la apertura del contacto NC 7 ... 21 ms | |
| Entre la energización de la bobina y el cierre sin contacto 10 ... 26 ms | |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Montaje mediante tornillos (no suministrados) | 2 x M4 Screws Placed Diagonally |
| Capacidad de conexión del circuito principal | Flexible con férula 1/2x 1.5 ... 10 mm² |
| Flexible con férula aislada 1x 1.5 ... 10 mm² | |
| Flexible con férula aislada 2x 1.5 ... 4 mm² | |
| Sólido rígido 1/2x 2.5 ... 4 mm² | |
| Trenzado rígido 1/2x 2.5 ... 10 mm² | |
| Conexión del circuito de control de capacidad | Flexible con férula 1/2x 0.75 ... 2.5 mm² |
| Flexible con férula aislada 1x 0.75 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.75 ... 1.5 mm² | |
| Sólido rígido 1/2x 1 ... 2.5 mm² | |
| Trenzado rígido 1/2x 1 ... 2.5 mm² | |
| Longitud de pelado del cable | Circuito de control 10 mm |
| Circuito Principal 14 mm | |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20 | |
| Destornillador recomendado | Pozidriv PZ |
| Par de apriete | Control Circuit 1.2 N·m |
| Main Circuit 2.5 N·m | |
| Tipo de terminal | Terminales de tornillo |
| Nombre del producto | Block Contactor |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V |
| Clasificación de uso general UL/CSA | (600 V AC) 50 A |
| Potencia nominal UL/CSA | (120 V AC) Single Phase 2 hp |
| (200 ... 208 V AC) Three Phase 10 hp | |
| (220 ... 240 V AC) Three Phase 10 hp | |
| (240 V AC) Single Phase 5 hp | |
| (440 ... 480 V AC) Three Phase 25 hp | |
| (550 ... 600 V AC) Three Phase 30 hp | |
| Capacidad de conexión del circuito principal UL/CSA | Sólido rígido 1/2x 14-10 AWG |
| Trenzado rígido 1/2x 14-8 AWG | |
| Circuito de control de la capacidad de conexión UL/CSA | Sólido rígido 1/2x 18-14 AWG |
| Trenzado rígido 1/2x 18-14 AWG | |
| Par de apriete UL/CSA | Control Circuit 11 in·lb |
| Main Circuit 22 in·lb | |
| Amperios a plena carga Uso del motor | (120 V AC) Single Phase 24 A |
| (200 ... 208 V AC) Three Phase 32.2 A | |
| (220 ... 240 V AC) Three Phase 28 A | |
| (240 V AC) Single Phase 28 A | |
| (440 ... 480 V AC) Three Phase 34 A | |
| (550 ... 600 V AC) Three Phase 32 A | |
| Ambiente | |
| Temperatura ambiente | Close to Contactor Fitted with Thermal O/L Relay -25 ... 60 °C |
| Close to Contactor without Thermal O/L Relay -40 ... 70 °C | |
| Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 60 °C | |
| Close to Contactor without Thermal O/L Relay (Uc) -40 ... 70 °C | |
| Close to Contactor for Storage -60 ... +80 °C | |
| Resistencia climática | Category B according to IEC 60947-1 Annex Q |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 3000 m |
| Resistencia a los golpes según IEC 60068-2-27 | Cerrado, dirección del amortiguador: B1 25 g |
| Abierto, dirección del amortiguador: B1 5 g | |
| Dirección del choque: A 30 g | |
| Dirección del amortiguador: B2 15 g | |
| Dirección del amortiguador: C1 25 g | |
| Dirección del amortiguador: C2 25 g | |
| Resistencia a las vibraciones según IEC 60068-2-6 | Posición cerrada de 4 g y posición abierta de 2 g 5 ... 300 Hz |
| Grado de contaminación | 3 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – UL | 9AKK108469A4886 |
| 9AKK108469A4887 | |
| Certificado BV | BV_2634H24898C1 |
| Certificado CB | CB_SE-113158 |
| Certificado CCS | GZ23PTB00147 |
| Certificado CQC | CQC2010010304445623 |
| Declaración de conformidad - CCC | 2020980304001254 |
| Declaración de conformidad - CE | 1SBD250024U1000 |
| Declaración de conformidad - UKCA | 1SBD250045U1000 |
| Certificado DNV | 9AKK108470A6934 |
| Certificado KC | 9AKK108471A9569 |
| Certificado RINA | 9AKK108470A5006 |
| Certificado UL | E312527-20231026 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 87 mm |
| Embalaje Nivel 1 Largo | 87 mm |
| Embalaje Nivel 1 Alto | 47 mm |
| Embalaje Nivel 1 Peso | 0.38 kg |
| Embalaje Nivel 1 EAN | 3471523015067 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| Clase electrónica | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Código de categoría granular de IDEA (IGCC) | 4755 >> Contactors |
| Característica | Valor |
|---|---|
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 110 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 110 V |
| Tipo de tensión de accionamiento (EF008242) | CA |
| Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) | 50 A |
| Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) | 38 A |
| Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) | 18.5 kW |
| Apto para instalación en serie (EF001126) | No |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Número de contactos normalmente cerrados como contactos principales (EF001375) | 0 |
| Número de contactos normalmente abiertos como contactos principales (EF001374) | 3 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
