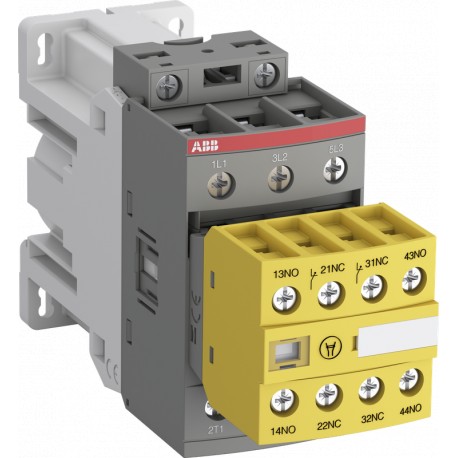

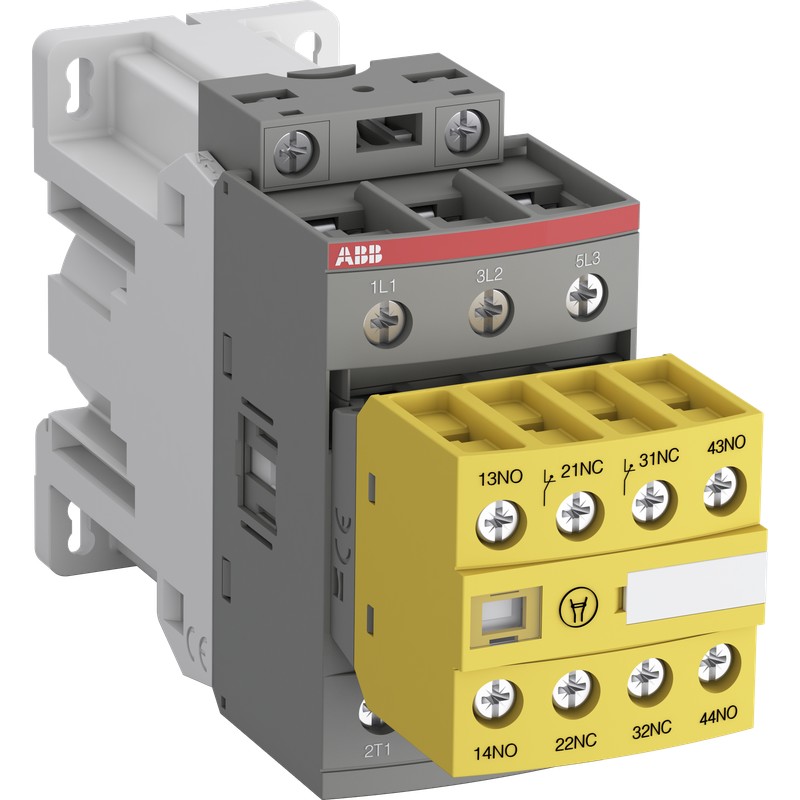

1SBL276082R3022 ABB AFS30Z-30-22-30 24VDC Contactor

0/5 - 0 Opiniones

Código: 1SBL276082R3022

Fabricante: ABB

Descripción:

AFS30Z-30-22-30 24VDC Contactor

Más detalles

Categorias:

Contactores y relés térmicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

Más vendidos

▲

Más Información

▲

Clasificación
Cantidad mínima de pedido	1 pieza
Código arancelario	85364900
Descargas Populares
Datos de EPLAN	9AAC190100_EPLAN
Ficha técnica, información técnica	1SBC100214C0202
Instrucciones y manuales	1SBC101052M6801
Instrucciones y manuales (parte 2)	1SAC200017M0002
Dibujo dimensional CAD	2CDC001079B0201
Dimensiones
Ancho del product	45 mm
Largo del product	139.5 mm
Alto del producto	86 mm
Peso del product	0.54 kg
Diagrama de dimensiones	DNV_TAE00001AF-4
Técnica
Número de contactos principales NO	3
Número de contactos principales NC	0
Número de contactos auxiliares NO	2
Número de contactos auxiliares NC	2
Número de polos	3P
Normas	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-4-1
Tensión nominal de operación	Auxiliary Circuit 690 V
	Main Circuit 690 V
Frecuencia nominal (f)	Auxiliary Circuit 50 / 60 Hz
	Main Circuit 50 / 60 Hz
Corriente térmica convencional de aire libre (I_th)	según IEC 60947-4-1, contactores abiertos θ = 40 °C 50 A
	según IEC 60947-5-1, Θ = 40 °C 16 A
Corriente nominal de funcionamiento AC-1 (I_e)	(690 V) 40 °C 50 A
	(690 V) 60 °C 42 A
	(690 V) 70 °C 37 A
Corriente nominal de funcionamiento AC-3 (I_e)	(415 V) 60 °C 32 A
	(440 V) 60 °C 32 A
	(500 V) 60 °C 28 A
	(690 V) 60 °C 21 A
	(380 / 400 V) 60 °C 32 A
	(220 / 230 / 240 V) 60 °C 33 A
Corriente nominal de funcionamiento AC-3e (I_e)	(415 V) 60 °C 32 A
	(440 V) 60 °C 32 A
	(500 V) 60 °C 28 A
	(690 V) 60 °C 21 A
	(380 / 400 V) 60 °C 32 A
	(220 / 230 / 240 V) 60 °C 33 A
Corriente nominal de funcionamiento AC-15 (I_e)	(500 V) 2 A
	(690 V) 2 A
	(24 / 127 V) 6 A
	(220 / 240 V) 4 A
	(400 / 440 V) 3 A
Corriente nominal de funcionamiento DC-1 (I_e)	(110 V) 2 polos en serie, 40 °C 50 A
	(110 V) 2 polos en serie, 60 °C 42 A
	(110 V) 2 polos en serie, 70 °C 37 A
	(110 V) 3 polos en serie, 40 °C 50 A
	(110 V) 3 polos en serie, 60 °C 42 A
	(110 V) 3 polos en serie, 70 °C 37 A
	(220 V) 3 polos en serie, 40 °C 50 A
	(220 V) 3 polos en serie, 60 °C 42 A
	(220 V) 3 polos en serie, 70 °C 37 A
	(72 V) 1 polo, 40 °C 50 A
	(72 V) 1 polo, 60 °C 42 A
	(72 V) 1 polo, 70 °C 37 A
	(72 V) 2 polos en serie, 40 °C 50 A
	(72 V) 2 polos en serie, 60 °C 42 A
	(72 V) 2 polos en serie, 70 °C 37 A
	(72 V) 3 polos en serie, 40 °C 50 A
	(72 V) 3 polos en serie, 60 °C 42 A
	(72 V) 3 polos en serie, 70 °C 37 A
Corriente nominal de funcionamiento DC-3 (I_e)	(110 V) 2 polos en serie, 40 °C 50 A
	(110 V) 2 polos en serie, 60 °C 42 A
	(110 V) 2 polos en serie, 70 °C 37 A
	(110 V) 3 polos en serie, 40 °C 50 A
	(110 V) 3 polos en serie, 60 °C 42 A
	(110 V) 3 polos en serie, 70 °C 37 A
	(220 V) 3 polos en serie, 40 °C 50 A
	(220 V) 3 polos en serie, 60 °C 42 A
	(220 V) 3 polos en serie, 70 °C 37 A
	(72 V) 1 polo, 40 °C 50 A
	(72 V) 1 polo, 60 °C 42 A
	(72 V) 1 polo, 70 °C 37 A
	(72 V) 2 polos en serie, 40 °C 50 A
	(72 V) 2 polos en serie, 60 °C 42 A
	(72 V) 2 polos en serie, 70 °C 37 A
	(72 V) 3 polos en serie, 40 °C 50 A
	(72 V) 3 polos en serie, 60 °C 42 A
	(72 V) 3 polos en serie, 70 °C 37 A
Corriente nominal de funcionamiento DC-5 (I_e)	(110 V) 2 polos en serie, 40 °C 50 A
	(110 V) 2 polos en serie, 60 °C 42 A
	(110 V) 2 polos en serie, 70 °C 37 A
	(110 V) 3 polos en serie, 40 °C 50 A
	(110 V) 3 polos en serie, 60 °C 42 A
	(110 V) 3 polos en serie, 70 °C 37 A
	(220 V) 3 polos en serie, 40 °C 25 A
	(220 V) 3 polos en serie, 60 °C 25 A
	(220 V) 3 polos en serie, 70 °C 25 A
	(72 V) 1 polo, 40 °C 25 A
	(72 V) 1 polo, 60 °C 25 A
	(72 V) 1 polo, 70 °C 25 A
	(72 V) 2 polos en serie, 40 °C 50 A
	(72 V) 2 polos en serie, 60 °C 42 A
	(72 V) 2 polos en serie, 70 °C 37 A
	(72 V) 3 polos en serie, 40 °C 50 A
	(72 V) 3 polos en serie, 60 °C 42 A
	(72 V) 3 polos en serie, 70 °C 37 A
Corriente nominal de funcionamiento DC-13 (I_e)	(24 V) 6 A / 144 W
	(48 V) 2.8 A / 134 W
	(72 V) 1 A / 72 W
	(110 V) 0.55 A / 60 W
	(125 V) 0.55 A / 69 W
	(220 V) 0.27 A / 60 W
	(250 V) 0.27 A / 68 W
	(400 V) 0.15 A / 60 W
	(500 V) 0.13 A / 65 W
	(600 V) 0.1 A / 60 W
Potencia operativa nominal AC-3 (P_e)	(400 V) 15 kW
	(415 V) 15 kW
	(440 V) 18.5 kW
	(500 V) 18.5 kW
	(690 V) 18.5 kW
	(380 / 400 V) 15 kW
	(220 / 230 / 240 V) 9 kW
Potencia operativa nominal AC-3e (P_e)	(415 V) 15 kW
	(440 V) 18.5 kW
	(500 V) 18.5 kW
	(690 V) 18.5 kW
	(380 / 400 V) 15 kW
	(220 / 230 / 240 V) 9 kW
Corriente nominal de corta duración Tensión baja (I_cw)	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 350 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 50 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 150 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 700 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 225 A
	durante 0,1 s 140 A
	durante 1 s 100 A
Capacidad de rotura máxima	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 500 A
	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 200 A
Tensión nominal de aislamiento (U_i)	según IEC 60947-4-1 690 V
	según IEC 60947-5-1 690 V
	según UL/CSA 600 V
Tensión nominal soportada por impulsos (U_imp)	6 kV
Frecuencia máxima de conmutación eléctrica	(AC-1) 600 cycles per hour
	(AC-15) 1200 cycles per hour
	(AC-2 / AC-4) 150 cycles per hour
	(AC-3) 1200 cycles per hour
	(DC-13) 900 cycles per hour
Frecuencia máxima de conmutación mecánica	3600 cycles per hour
Tensión nominal del circuito de control (U_c)	Operación de CC 24 V
Pérdida de potencia	a 6 A por poste 0.1 W
	en condiciones nominales de operación AC-1 por polo 2.4 W
	en condiciones nominales de operación AC-3 por polo 0.9 W
Tiempo de funcionamiento	Entre la desenergización de la bobina y el cierre del contacto NC 22 ... 57 ms
	Entre la desenergización de la bobina y la abertura sin contacto 17 ... 29 ms
	Entre la energización de la bobina y la apertura del contacto NC 20 ... 35 ms
	Entre la energización de la bobina y el cierre sin contacto 27 ... 53 ms
Montaje en contactores	TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
	TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
Montaje mediante tornillos (no suministrados)	2 x M4 Screws Placed Diagonally
Capacidad de conexión del circuito principal	Flexible con férula 1/2x 1.5 ... 10 mm²
	Flexible con férula aislada 1x 1.5 ... 10 mm²
	Flexible con férula aislada 2x 1.5 ... 4 mm²
	Sólido rígido 1/2x 2.5 ... 4 mm²
	Trenzado rígido 1/2x 2.5 ... 10 mm²
Capacidad de conexión del circuito auxiliar	Flexible con férula 1/2x 0.75 ... 2.5 mm²
	Flexible con férula aislada 1x 0.75 ... 2.5 mm²
	Flexible con férula aislada 2x 0.75 ... 1.5 mm²
	Sólido rígido 1/2x 1 ... 2.5 mm²
	Trenzado rígido 1/2x 1 ... 2.5 mm²
Conexión del circuito de control de capacidad	Flexible con férula 1/2x 0.75 ... 2.5 mm²
	Flexible con férula aislada 1x 0.75 ... 2.5 mm²
	Flexible con férula aislada 2x 0.75 ... 1.5 mm²
	Sólido rígido 1/2x 1 ... 2.5 mm²
	Trenzado rígido 1/2x 1 ... 2.5 mm²
Longitud de pelado del cable	Circuito auxiliar 10 mm
	Circuito de control 10 mm
	Circuito Principal 14 mm
Grado de protección	acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Par de apriete	Auxiliary Circuit 1.2 N·m
	Control Circuit 1.2 N·m
	Main Circuit 2.5 N·m
Tipo de terminal	Terminales de tornillo
Nombre del producto	Block Contactor
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA	Main Circuit 600 V
Clasificación de uso general UL/CSA	(600 V AC) 50 A
Potencia nominal UL/CSA	(120 V AC) Single Phase 2 hp
	(200 ... 208 V AC) Three Phase 10 hp
	(220 ... 240 V AC) Three Phase 10 hp
	(240 V AC) Single Phase 5 hp
	(440 ... 480 V AC) Three Phase 20 hp
	(550 ... 600 V AC) Three Phase 25 hp
Capacidad de conexión del circuito principal UL/CSA	Sólido rígido 1/2x 14-10 AWG
	Trenzado rígido 1/2x 14-8 AWG
Capacidad de conexión Circuito auxiliar UL/CSA	Sólido rígido 1/2x 18-14 AWG
	Trenzado rígido 1/2x 18-14 AWG
Circuito de control de la capacidad de conexión UL/CSA	Sólido rígido 1/2x 18-14 AWG
	Trenzado rígido 1/2x 18-14 AWG
Par de apriete UL/CSA	Auxiliary Circuit 11 in·lb
	Control Circuit 11 in·lb
	Main Circuit 22 in·lb
Amperios a plena carga Uso del motor	(120 V AC) Single Phase 24 A
	(200 ... 208 V AC) Three Phase 32.2 A
	(220 ... 240 V AC) Three Phase 28 A
	(240 V AC) Single Phase 28 A
	(440 ... 480 V AC) Three Phase 27 A
	(550 ... 600 V AC) Three Phase 27 A
Ambiente
Temperatura ambiente	Close to Contactor Fitted with Thermal O/L Relay -25 ... 60 °C
	Close to Contactor without Thermal O/L Relay -40 ... 70 °C
	Close to Contactor for Storage -60 ... +80 °C
Resistencia climática	according to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II
Altitud máxima de funcionamiento permisible	Sin reducción de potencia 3000 m
Resistencia a los golpes según IEC 60068-2-27	Cerrado, dirección del choque: A 30 g
	Cerrado, dirección del amortiguador: B1 25 g
	Cerrado, dirección del amortiguador: B2 15 g
	Cerrado, dirección del amortiguador: C1 25 g
	Cerrado, dirección del amortiguador: C2 25 g
Resistencia a las vibraciones según IEC 60068-2-6	Posición cerrada de 4 g y posición abierta de 2 g 5 ... 300 Hz
Grado de contaminación	3
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Estado de RoHS	No se necesita declaración
SCIP	04ba8fa6-0d96-4e32-8297-fd2bb82147b8 France
SCIP simplificado	2444f361-b9be-4379-8d7f-7ff63edba1ce Denmark
	df6d3dd8-7393-4575-b1be-04d24efae340 Germany
	6c23003f-bf27-4c8c-a330-0187ce408245 Portugal
	7341e7c6-6ead-4911-bada-d834de6c6e60 Poland
	de936e1d-5563-49e0-a490-101d8cc942bc Czech Republic
	0cd43bb4-c5d6-45bd-b0db-5990cb7f7a66 Estonia
	8da46f61-e4e2-4f80-a4da-d367dd3990b0 Germany
	9cc3ae89-b88f-4548-a9ee-eef361026fb6 Belgium
	8b05e08d-5070-4dcf-af48-133f58a850e4 Hungary
	e7c64570-19d1-466b-9ee4-f6c099e0e1fb Germany
	ee6dae04-1c15-45e9-af7c-e171fc18c481 Croatia
	1726e6bb-f826-47d5-9996-c6ca47474aa2 Spain
	c3b2b7bc-d890-4a14-a89b-c51360846b1b Norway
	bbdc009b-eefb-484e-be29-8ec00b0dd97b Sweden
	397251a2-acce-4ca4-b0c8-4bbccb1f506e Finland
	09e346c6-a211-408e-9bd2-01304a6041fa Greece
	ab8ed5c8-38c1-4ff2-a3c1-ce26225bd06d Netherlands
	d9289193-b0e7-4ae8-bacd-c771e94dd7b6 Germany
	3a1d34bd-f2fc-41b9-b0b8-9aec387c6028 Italy
	009b6144-2e54-406b-8718-d1d5b69c4ffe Belgium
	92610c25-c8aa-47d8-ab83-eb5e6c54e935 Sweden
	9a75b0b6-84af-4826-a327-400336d3e051 Poland
	2c45f5e3-5969-4402-979f-6bc4510a4f82 Germany
	f2516ab9-0b37-4d98-b9e9-d27fecce9a41 Poland
	bbcbbddc-0678-4661-be4f-e1bbc8d7e989 France
	32f55cda-20c1-4062-8f18-e069a2405280 Bulgaria
	d5e1a118-ef13-4fac-8b9c-75f7e6bc0560 Hungary
Ley de Control de Sustancias Tóxicas - TSCA	2CMT2023-006525
WEEE B2C / B2B	De empresa a empresa
Categoría RAEE	5. Equipo pequeño (sin dimensión externa de más de 50 cm)
ABB EcoSolutions
ABB EcoSolutions	Sí
Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero	No se envía ningún residuo no peligroso a un vertedero
Instrucciones de desmontaje al final de la vida útil	1SBC101080M6801
Declaración Ambiental de Producto - EPD	1SBD250584E4000
Eficiencia energética mejorada para los clientes	Eficiencia del producto: producto considerado más eficiente energéticamente en comparación con productos similares en el mercado o productos más antiguos de la misma línea.
Tasa de reciclabilidad del producto según EN45555	Diseño para cerrar ciclos de recursos - Norma EN45555 - 94.3 %
Certificados y Declaraciones (Número de Documento)
A2L Certificate – UL	9AKK108469A4875
	9AKK108469A4879
Certificado ABS	ABS_20-2060694-PDA
Certificado BV	BV_2634H24898C1
Certificado CB	CB_SE-116364
Certificado CCC	CCC_2024010304656668
Certificado CQC	CQC2010010304445623
Declaración de conformidad - CCC	2020980304001254
Declaración de conformidad - CE	1SBD250022U1000
Declaración de conformidad - UKCA	1SBD250044U1000
Certificado DNV	DNV_TAE00001AF-4
Certificado LR	LRS_LR23403517TA-02
Certificado RINA	RINA_ELE142224XG
Certificado RMRS	RMRS_1802705280
Certificado UL	UL-US-2150887-5
	UL-CA-2142658-5
Tarjeta de listado UL	E312527
Información de Embalaje
Embalaje Nivel 1 Unidades	caja 1 pieza
Embalaje Nivel 1 Ancho	96 mm
Embalaje Nivel 1 Largo	145 mm
Embalaje Nivel 1 Alto	50 mm
Embalaje Nivel 1 Peso	0.591 kg
Embalaje Nivel 1 EAN	3471523158597
Embalaje Nivel 2 Unidades	caja 12 pieza
Embalaje Nivel 2 Ancho	51 mm
Embalaje Nivel 2 Largo	98 mm
Embalaje Nivel 2 Alto	148 mm
Embalaje Nivel 2 Peso	7.092 kg
Clasificaciones y estándares externos
Código de clasificación de objetos	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
Clase electrónica	V11.0 : 27371003
UNSPSC	39121529
Código de categoría granular de IDEA (IGCC)	4758 >> Iec Contactors
Número E (Finlandia)	3708049
Número E (Suecia)	3210681

Datasheet - PDF

▲

Título:	Tamaño:	Tipo:
PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf	31 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario

Añadir comentario

ocultar

Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto? Sí No

	Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.

5 / 5 merci beaucoup

— sotitradim 29/11/2025
Valoración del cliente:

Producto: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 04/10/2025
Valoración del cliente:

Producto: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 18/09/2025
Valoración del cliente:

Producto: 31295 WÖHNER Portafusible Class CC 1p, 3
5 / 5 Usefull product

— B rahul 18/09/2025
Valoración del cliente:

Producto: 2CSF202004R1250 ABB Int.dif.FH202AC-25/0,03 2
