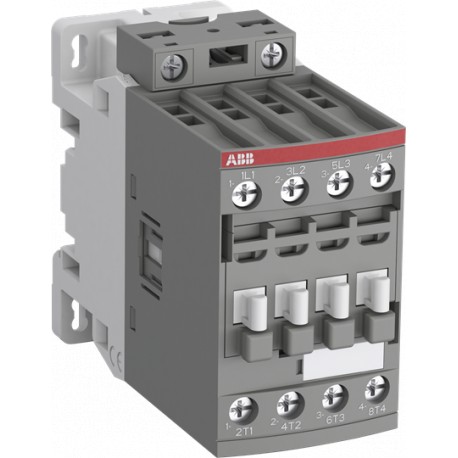

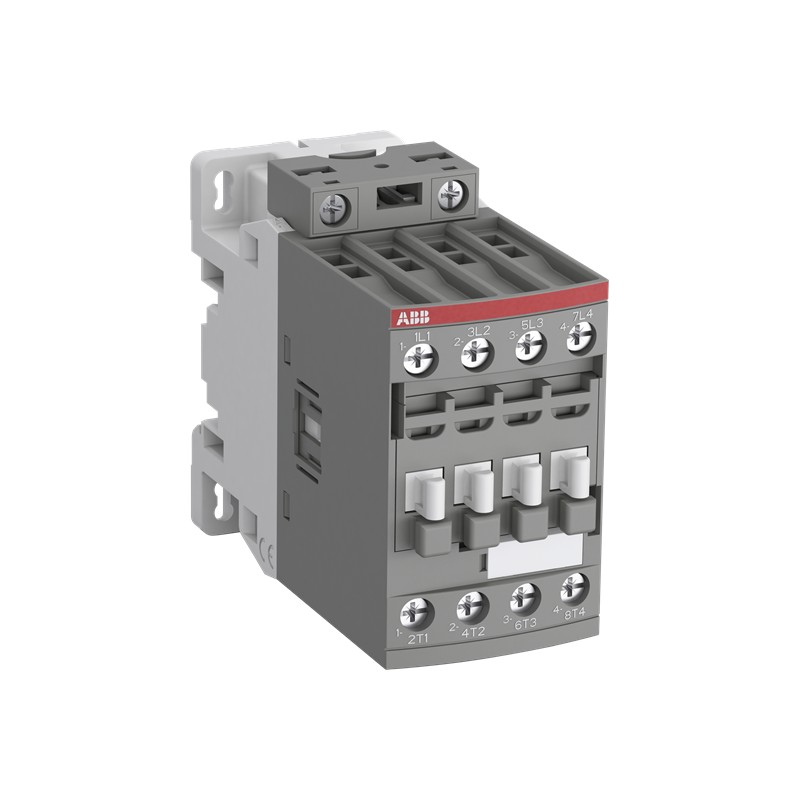

ABB 1SBL231201R8000 1SBL231201R8000 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SBL231201R8000 ABB AFC26-40-00-80 Contactor

Referencia: 1SBL231201R8000

Fabricante: ABB

Descripción:

AFC26-40-00-80 Contactor

AFC26-40-00-80 220-230V50Hz 230-240V60Hz Contactor

Categorías:

Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA
ABB > Contactores y relés térmicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Más Información
ETIM
Opiniones

Garantía, reparación y devolución.

Precio unitario: 69,61 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Descuentos adicionales para clientes registrados.Regístrese y los precios se actualizarán automáticamente.

Calcule su precio por cantidad

Cantidad	Precio

Plazo estándar: 25 días.

Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.
Cualquier modificación en los plazos de entrega una vez tramitado el pedido le sería notificada.
A este plazo habría que añadirle el plazo de tránsito desde nuestro centro logístico hasta su empresa.

MÁS INFORMACIÓN

Clasificación
Cantidad mínima de pedido	1 piece
Código arancelario	85364900
Descargas Populares
Ficha técnica, información técnica	1SBC100219C0201
Instrucciones y manuales	1SBC101027M6801
Instrucciones y manuales (parte 2)	1SAC200017M0002
Dibujo dimensional CAD	2CDC001079B0201
Dimensiones
Ancho del product	45 mm
Largo del product	101 mm
Alto del producto	86 mm
Peso del product	0.393 kg
Técnica
Número de contactos principales NO	4
Número de contactos principales NC	0
Número de contactos auxiliares NO	0
Número de contactos auxiliares NC	0
Número de polos	4P
Normas	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CAN/CSA C22.2 No.60947-1, CAN/CSA C22.2 No.60947-4-1
Tensión nominal de operación	Main Circuit 690 V
Frecuencia nominal (f)	Control Circuit 50 / 60 Hz
	Main Circuit 50 / 60 Hz
Corriente térmica convencional de aire libre (I_th)	según IEC 60947-4-1, contactores abiertos θ = 40 °C 55 A
Corriente nominal de funcionamiento AC-1 (I_e)	(690 V) 40 °C 45 A
	(690 V) 60 °C 40 A
	(690 V) 70 °C 32 A
Corriente nominal de funcionamiento AC-3 (I_e)	(415 V) 60 °C 21.2 A
	(440 V) 60 °C 20 A
	(500 V) 60 °C 17.6 A
	(690 V) 60 °C 10.5 A
	(380 / 400 V) 60 °C 22 A
	(220 / 230 / 240 V) 60 °C 23.2 A
Corriente nominal de funcionamiento DC-1 (I_e)	(110 V) 2 polos en serie, 40 °C 45 A
	(110 V) 2 polos en serie, 60 °C 40 A
	(110 V) 2 polos en serie, 70 °C 32 A
	(110 V) 3 polos en serie, 40 °C 45 A
	(110 V) 3 polos en serie, 60 °C 40 A
	(110 V) 3 polos en serie, 70 °C 32 A
	(110 V) 4 polos en serie, 40 °C 45 A
	(110 V) 4 polos en serie, 60 °C 40 A
	(110 V) 4 polos en serie, 70 °C 32 A
	(220 V) 3 polos en serie, 40 °C 45 A
	(220 V) 3 polos en serie, 60 °C 40 A
	(220 V) 3 polos en serie, 70 °C 32 A
	(220 V) 4 polos en serie, 40 °C 45 A
	(220 V) 4 polos en serie, 60 °C 40 A
	(220 V) 4 polos en serie, 70 °C 32 A
	(72 V) 1 polo, 40 °C 45 A
	(72 V) 1 polo, 60 °C 40 A
	(72 V) 1 polo, 70 °C 32 A
	(72 V) 2 polos en serie, 40 °C 45 A
	(72 V) 2 polos en serie, 60 °C 40 A
	(72 V) 2 polos en serie, 70 °C 32 A
	(72 V) 3 polos en serie, 40 °C 45 A
	(72 V) 3 polos en serie, 60 °C 40 A
	(72 V) 3 polos en serie, 70 °C 32 A
	(72 V) 4 polos en serie, 40 °C 45 A
	(72 V) 4 polos en serie, 60 °C 40 A
	(72 V) 4 polos en serie, 70 °C 32 A
Potencia operativa nominal AC-3 (P_e)	(400 V) 11 kW
	(415 V) 11 kW
	(440 V) 11 kW
	(500 V) 11 kW
	(690 V) 9 kW
	(220 / 230 / 240 V) 5.5 kW
Corriente nominal de corta duración Tensión baja (I_cw)	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 300 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 55 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 150 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 450 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 225 A
Tensión nominal de aislamiento (U_i)	según IEC 60947-4-1 690 V
	según UL/CSA 600 V
Tensión nominal soportada por impulsos (U_imp)	6 kV
Frecuencia máxima de conmutación eléctrica	(AC-1) 600 cycles per hour
	(AC-15) 0 cycles per hour
	(AC-2 / AC-4) 0 cycles per hour
	(AC-3) 0 cycles per hour
	(DC-13) 0 cycles per hour
Frecuencia máxima de conmutación mecánica	3600 cycles per hour
Tensión nominal del circuito de control (U_c)	50 Hz 220 ... 230 V
	60 Hz 230 ... 240 V
Consumo de la bobina	Valor medio de tenencia 50 / 60 Hz 8 V·A
	Valor medio de intracción 50 Hz 70 V·A
	Valor medio de extracción 60 Hz 66 V·A
Pérdida de potencia	en condiciones nominales de operación AC-1 por polo 1.6 W
	en condiciones nominales de operación AC-3 por polo 0.42 W
Tiempo de funcionamiento	Entre la desenergización de la bobina y el cierre del contacto NC 9 ... 20 ms
	Entre la desenergización de la bobina y la abertura sin contacto 4 ... 18 ms
	Entre la energización de la bobina y la apertura del contacto NC 7 ... 21 ms
	Entre la energización de la bobina y el cierre sin contacto 10 ... 26 ms
Montaje en contactores	TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
	TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
Montaje mediante tornillos (no suministrados)	2 x M4 Screws Placed Diagonally
Capacidad de conexión del circuito principal	Flexible con férula 1/2x 1.5 ... 16 mm²
	Flexible con férula aislada 1/2x 1.5 ... 16 mm²
	Sólido rígido 1/2x 1.5 ... 4 mm²
	Trenzado rígido 1/2x 1.5 ... 16 mm²
Conexión del circuito de control de capacidad	Flexible con férula 1/2x 0.75 ... 2.5 mm²
	Flexible con férula aislada 1x 0.75 ... 2.5 mm²
	Flexible con férula aislada 2x 0.75 ... 1.5 mm²
	Sólido rígido 1/2x 1 ... 2.5 mm²
	Trenzado rígido 1/2x 1 ... 2.5 mm²
Longitud de pelado del cable	Circuito de control 10 mm
	Circuito Principal 12 mm
Grado de protección	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Par de apriete	Control Circuit 1.2 N·m
	Main Circuit 2.5 N·m
Tipo de terminal	Terminales de tornillo
Nombre del producto	Block Contactor
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA	Main Circuit 600 V
Clasificación de uso general UL/CSA	(600 V AC) 45 A
Capacidad de conexión del circuito principal UL/CSA	Sólido rígido 1/2x 16-10 AWG
	Trenzado rígido 1/2x 16-6 AWG
Circuito de control de la capacidad de conexión UL/CSA	Sólido rígido 1/2x 18-14 AWG
	Trenzado rígido 1/2x 18-14 AWG
Par de apriete UL/CSA	Control Circuit 11 in·lb
	Main Circuit 22 in·lb
Ambiente
Temperatura ambiente	Close to Contactor for Storage -60 ... +80 °C
	Near Contactor for Operation in Free Air -40 ... 70 °C
	Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +60 °C
	Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C
Resistencia climática	Category B according to IEC 60947-1 Annex Q
Altitud máxima de funcionamiento permisible	Sin reducción de potencia 3000 m
Resistencia a los golpes según IEC 60068-2-27	Cerrado, dirección del amortiguador: B1 25 g
	Abierto, dirección del amortiguador: B1 5 g
	Dirección del choque: A 30 g
	Dirección del amortiguador: B2 15 g
	Dirección del amortiguador: C1 25 g
	Dirección del amortiguador: C2 25 g
Resistencia a las vibraciones según IEC 60068-2-6	Posición cerrada de 4 g y posición abierta de 2 g 5 ... 300 Hz
Grado de contaminación	3
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Estado de RoHS	Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA	2CMT2023-006525
WEEE B2C / B2B	De empresa a empresa
Categoría RAEE	5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Certificados y Declaraciones (Número de Documento)
Certificado BV	BV_2634H24898C0
Certificado CB	CB_SE-116363
Certificado CCS	GZ23PTB00147
Certificado CQC	CQC2010010304445623
Declaración de conformidad - CCC	2020980304001254
Declaración de conformidad - CE	1SBD250025U1000
Declaración de conformidad - UKCA	1SBD250046U1000
Certificado DNV	9AKK108470A6934
Certificado RINA	9AKK108470A5006
Certificado UL	UL-US-2343502-0
	UL-CA-2337663-0
Información de Embalaje
Embalaje Nivel 1 Unidades	caja 1 piece
Embalaje Nivel 1 Ancho	87 mm
Embalaje Nivel 1 Largo	103 mm
Embalaje Nivel 1 Alto	47 mm
Embalaje Nivel 1 Peso	0.414 kg
Embalaje Nivel 1 EAN	3471523014848
Clasificaciones y estándares externos
Código de clasificación de objetos	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
Clase electrónica	V11.0 : 27371003
UNSPSC	39121529
Código de categoría granular de IDEA (IGCC)	4755 >> Contactors

ETIM for 1SBL231201R8000 Interruptores de baja tensión (EC000066)

CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)

Valor220 V

CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)

Valor230 V

CaracterísticaTipo de tensión de accionamiento (EF008242)

ValorCA

CaracterísticaCorriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393)

Valor45 A

CaracterísticaCorriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392)

Valor22 A

CaracterísticaPotencia de funcionamiento nominal en CA-3, 400 V (EF001364)

Valor11 kW

CaracterísticaApto para instalación en serie (EF001126)

ValorNo

CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)

Valor0

CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)

Valor0

CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)

ValorConexión roscada

CaracterísticaNúmero de contactos normalmente cerrados como contactos principales (EF001375)

Valor0

CaracterísticaNúmero de contactos normalmente abiertos como contactos principales (EF001374)

Valor4
