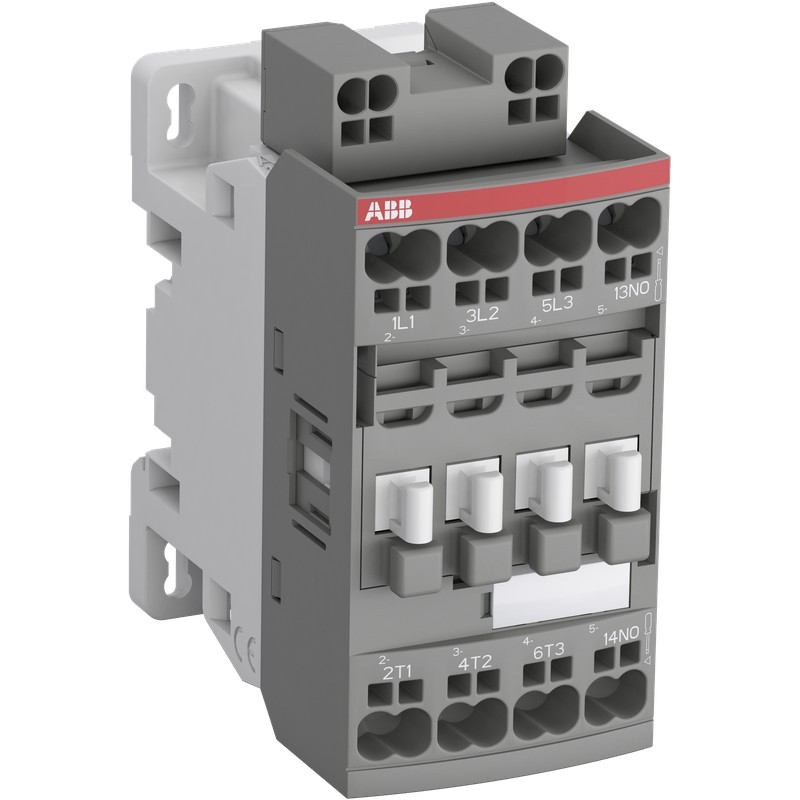

1SBL171005R8810 ABB AFC16-30-10K-88 Contactor

0/5 - 0 Opiniones

Referencia: 1SBL171005R8810

Fabricante: ABB

Descripción:

AFC16-30-10K-88 Contactor

AFC16-30-10K-88 230-240V50Hz 240-260V60Hz Contactor

Más detalles

Categorias:
Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores y relés térmicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Garantía, reparación y devolución.

Precio total: $59.64

Precio unitario: $59.64

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Descuentos adicionales para clientes registrados. Regístrese y los precios se actualizarán automáticamente.

Calcule su precio por cantidad

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

productos relacionados

▲

Más vendidos

▲

Más Información

▲

Clasificación
Cantidad mínima de pedido	1 pieza
Código arancelario	85364900
Descargas Populares
Ficha técnica, información técnica	1SBC100219C0201
Instrucciones y manuales	1SBC101061M6801
Instrucciones y manuales (parte 2)	1SAC200017M0002
Dibujo dimensional CAD	2CDC001079B0201
Dimensiones
Ancho del product	45 mm
Largo del product	77 mm
Alto del producto	92.3 mm
Peso del product	0.311 kg
Técnica
Número de contactos principales NO	3
Número de contactos principales NC	0
Número de contactos auxiliares NO	1
Número de contactos auxiliares NC	0
Número de polos	3P
Normas	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1
Tensión nominal de operación	Auxiliary Circuit 690 V
	Main Circuit 690 V
Frecuencia nominal (f)	Auxiliary Circuit 50 / 60 Hz
	Control Circuit 50 / 60 Hz
	Main Circuit 50 / 60 Hz
Corriente térmica convencional de aire libre (I_th)	según IEC 60947-4-1, contactores abiertos θ = 40 °C 35 A
	según IEC 60947-5-1, Θ = 40 °C 16 A
Corriente nominal de funcionamiento AC-1 (I_e)	(690 V) 40 °C 30 A
	(690 V) 60 °C 30 A
	(690 V) 70 °C 26 A
Corriente nominal de funcionamiento AC-3 (I_e)	(415 V) 60 °C 18 A
	(440 V) 60 °C 18 A
	(500 V) 60 °C 15 A
	(690 V) 60 °C 10.5 A
	(380 / 400 V) 60 °C 18 A
	(220 / 230 / 240 V) 60 °C 18 A
Corriente nominal de funcionamiento AC-3e (I_e)	(415 V) 60 °C 18 A
	(440 V) 60 °C 18 A
	(500 V) 60 °C 15 A
	(690 V) 60 °C 10.5 A
	(380 / 400 V) 60 °C 18 A
	(220 / 230 / 240 V) 60 °C 18 A
Corriente nominal de funcionamiento AC-15 (I_e)	(500 V) 2 A
	(690 V) 2 A
	(24 / 127 V) 6 A
	(220 / 240 V) 4 A
	(400 / 440 V) 3 A
Corriente nominal de funcionamiento DC-1 (I_e)	(110 V) 1 polo, 40 °C 20 A
	(110 V) 1 polo, 60 °C 20 A
	(110 V) 1 polo, 70 °C 20 A
	(110 V) 2 polos en serie, 40 °C 30 A
	(110 V) 2 polos en serie, 60 °C 30 A
	(110 V) 2 polos en serie, 70 °C 26 A
	(110 V) 3 polos en serie, 40 °C 30 A
	(110 V) 3 polos en serie, 60 °C 30 A
	(110 V) 3 polos en serie, 70 °C 26 A
	(220 V) 2 polos en serie, 40 °C 20 A
	(220 V) 2 polos en serie, 60 °C 20 A
	(220 V) 2 polos en serie, 70 °C 20 A
	(220 V) 3 polos en serie, 40 °C 30 A
	(220 V) 3 polos en serie, 60 °C 30 A
	(220 V) 3 polos en serie, 70 °C 26 A
	(72 V) 1 polo, 40 °C 30 A
	(72 V) 1 polo, 60 °C 30 A
	(72 V) 1 polo, 70 °C 26 A
	(72 V) 2 polos en serie, 40 °C 30 A
	(72 V) 2 polos en serie, 60 °C 30 A
	(72 V) 2 polos en serie, 70 °C 26 A
	(72 V) 3 polos en serie, 40 °C 30 A
	(72 V) 3 polos en serie, 60 °C 30 A
	(72 V) 3 polos en serie, 70 °C 26 A
Corriente nominal de funcionamiento DC-3 (I_e)	(110 V) 1 polo, 40 °C 8 A
	(110 V) 1 polo, 60 °C 8 A
	(110 V) 1 polo, 70 °C 8 A
	(110 V) 2 polos en serie, 40 °C 30 A
	(110 V) 2 polos en serie, 60 °C 30 A
	(110 V) 2 polos en serie, 70 °C 26 A
	(110 V) 3 polos en serie, 40 °C 30 A
	(110 V) 3 polos en serie, 60 °C 30 A
	(110 V) 3 polos en serie, 70 °C 26 A
	(220 V) 2 polos en serie, 40 °C 8 A
	(220 V) 2 polos en serie, 60 °C 8 A
	(220 V) 2 polos en serie, 70 °C 8 A
	(220 V) 3 polos en serie, 40 °C 30 A
	(220 V) 3 polos en serie, 60 °C 30 A
	(220 V) 3 polos en serie, 70 °C 26 A
	(72 V) 1 polo, 40 °C 30 A
	(72 V) 1 polo, 60 °C 30 A
	(72 V) 1 polo, 70 °C 26 A
	(72 V) 2 polos en serie, 40 °C 30 A
	(72 V) 2 polos en serie, 60 °C 30 A
	(72 V) 2 polos en serie, 70 °C 26 A
	(72 V) 3 polos en serie, 40 °C 30 A
	(72 V) 3 polos en serie, 60 °C 30 A
	(72 V) 3 polos en serie, 70 °C 26 A
Corriente nominal de funcionamiento DC-5 (I_e)	(110 V) 1 polo, 40 °C 4 A
	(110 V) 1 polo, 60 °C 4 A
	(110 V) 1 polo, 70 °C 4 A
	(110 V) 2 polos en serie, 40 °C 20 A
	(110 V) 2 polos en serie, 60 °C 20 A
	(110 V) 2 polos en serie, 70 °C 20 A
	(110 V) 3 polos en serie, 40 °C 30 A
	(110 V) 3 polos en serie, 60 °C 30 A
	(110 V) 3 polos en serie, 70 °C 26 A
	(220 V) 2 polos en serie, 40 °C 4 A
	(220 V) 2 polos en serie, 60 °C 4 A
	(220 V) 2 polos en serie, 70 °C 4 A
	(220 V) 3 polos en serie, 40 °C 16 A
	(220 V) 3 polos en serie, 60 °C 16 A
	(220 V) 3 polos en serie, 70 °C 16 A
	(72 V) 1 polo, 40 °C 16 A
	(72 V) 1 polo, 60 °C 16 A
	(72 V) 1 polo, 70 °C 16 A
	(72 V) 2 polos en serie, 40 °C 30 A
	(72 V) 2 polos en serie, 60 °C 30 A
	(72 V) 2 polos en serie, 70 °C 26 A
	(72 V) 3 polos en serie, 40 °C 30 A
	(72 V) 3 polos en serie, 60 °C 30 A
	(72 V) 3 polos en serie, 70 °C 26 A
Corriente nominal de funcionamiento DC-13 (I_e)	(24 V) 6 A / 144 W
	(48 V) 2.8 A / 134 W
	(72 V) 1 A / 72 W
	(110 V) 0.55 A / 60 W
	(125 V) 0.55 A / 69 W
	(220 V) 0.27 A / 60 W
	(250 V) 0.27 A / 68 W
	(400 V) 0.15 A / 60 W
	(500 V) 0.13 A / 65 W
	(600 V) 0.1 A / 60 W
Potencia operativa nominal AC-3 (P_e)	(415 V) 9 kW
	(440 V) 9 kW
	(500 V) 9 kW
	(690 V) 9 kW
	(380 / 400 V) 7.5 kW
	(220 / 230 / 240 V) 4 kW
Potencia operativa nominal AC-3e (P_e)	(415 V) 9 kW
	(440 V) 9 kW
	(500 V) 9 kW
	(690 V) 9 kW
	(380 / 400 V) 7.5 kW
	(220 / 230 / 240 V) 4 kW
Corriente nominal de corta duración Tensión baja (I_cw)	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 150 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 35 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 60 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 300 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 80 A
	durante 0,1 s 140 A
	durante 1 s 100 A
Capacidad de rotura máxima	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 250 A
	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 106 A
Tensión nominal de aislamiento (U_i)	según IEC 60947-4-1 690 V
	según IEC 60947-5-1 690 V
	según UL/CSA 600 V
Tensión nominal soportada por impulsos (U_imp)	6 kV
Frecuencia máxima de conmutación eléctrica	(AC-1) 600 cycles per hour
	(AC-15) 1200 cycles per hour
	(AC-2 / AC-4) 300 cycles per hour
	(AC-3) 1200 cycles per hour
	(DC-13) 900 cycles per hour
Frecuencia máxima de conmutación mecánica	3600 cycles per hour
Tensión nominal del circuito de control (U_c)	50 Hz 230 ... 240 V
	60 Hz 240 ... 260 V
Consumo de la bobina	Valor medio de tenencia 50 / 60 Hz 8 V·A
	Valor medio de intracción 50 Hz 70 V·A
	Valor medio de extracción 60 Hz 66 V·A
Pérdida de potencia	a 6 A por poste 0.1 W
	en condiciones nominales de operación AC-1 por polo 1.64 W
	en condiciones nominales de operación AC-3 por polo 0.6 W
Tiempo de funcionamiento	Entre la desenergización de la bobina y el cierre del contacto NC 9 ... 20 ms
	Entre la desenergización de la bobina y la abertura sin contacto 4 ... 18 ms
	Entre la energización de la bobina y la apertura del contacto NC 7 ... 21 ms
	Entre la energización de la bobina y el cierre sin contacto 10 ... 26 ms
Montaje en contactores	TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
	TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
Montaje mediante tornillos (no suministrados)	2 x M4 Screws Placed Diagonally
Capacidad de conexión del circuito principal	Flexible con férula 1/2x 0.5 ... 4 mm²
	Flexible con férula aislada 1x 0.5 ... 4 mm²
	Flexible con férula aislada 2x 0.5 ... 2.5 mm²
	Flexible 1/2x 0.5 ... 4 mm²
	Sólido rígido 1/2x 1 ... 2.5 mm²
	Trenzado rígido 1/2x 4 ... 6 mm²
Capacidad de conexión del circuito auxiliar	Flexible con férula 1/2x 0.5 ... 2.5 mm²
	Flexible con férula aislada 1/2x 0.5 ... 1.5 mm²
	Flexible 1/2x 0.5 ... 2.5 mm²
	Sólido rígido 1/2x 1 ... 2.5 mm²
Conexión del circuito de control de capacidad	Flexible con férula 1/2x 0.5 ... 2.5 mm²
	Flexible con férula aislada 1/2x 0.5 ... 1.5 mm²
	Flexible 1/2x 0.5 ... 2.5 mm²
	Sólido rígido 1/2x 1 ... 2.5 mm²
Longitud de pelado del cable	Circuito auxiliar 10 mm
	Circuito de control 10 mm
	Circuito Principal 10 mm
Grado de protección	acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Destornillador recomendado	Pozidriv PZ
Tipo de terminal	Terminales de resorte a presión
Nombre del producto	Block Contactor
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA	Main Circuit 600 V
Clasificación de uso general UL/CSA	(600 V AC) 30 A
Potencia nominal UL/CSA	(120 V AC) Single Phase 1-1/2 hp
	(200 ... 208 V AC) Three Phase 5 hp
	(220 ... 240 V AC) Three Phase 5 hp
	(240 V AC) Single Phase 3 hp
	(440 ... 480 V AC) Three Phase 10 hp
	(550 ... 600 V AC) Three Phase 15 hp
Capacidad de conexión del circuito principal UL/CSA	Sólido rígido 1/2x 18-14 AWG
	Trenzado rígido 1/2x 18-10 AWG
Capacidad de conexión Circuito auxiliar UL/CSA	Sólido rígido 1/2x 18-14 AWG
Circuito de control de la capacidad de conexión UL/CSA	Sólido rígido 1/2x 18-14 AWG
Amperios a plena carga Uso del motor	(120 V AC) Single Phase 20 A
	(200 ... 208 V AC) Three Phase 17.5 A
	(220 ... 240 V AC) Three Phase 15.2 A
	(240 V AC) Single Phase 17 A
	(440 ... 480 V AC) Three Phase 14 A
	(550 ... 600 V AC) Three Phase 17 A
Ambiente
Temperatura ambiente	Close to Contactor without Thermal O/L Relay -40 ... 70 °C
	Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 60 °C
	Close to Contactor without Thermal O/L Relay (Uc) -40 ... 70 °C
	Close to Contactor for Storage -60 ... +80 °C
Resistencia climática	Category B according to IEC 60947-1 Annex Q
Altitud máxima de funcionamiento permisible	Sin reducción de potencia 3000 m
Resistencia a las vibraciones según IEC 60068-2-6	Posición cerrada de 4 g y posición abierta de 2 g 5 ... 300 Hz
Grado de contaminación	3
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Estado de RoHS	Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA	2CMT2023-006525
WEEE B2C / B2B	De empresa a empresa
Categoría RAEE	5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Certificados y Declaraciones (Número de Documento)
Certificado BV	BV_2634H24898C1
Certificado CB	9AKK108471A9033
Certificado CCS	GZ23PTB00147
Certificado CQC	CQC2010010304445624
Declaración de conformidad - CCC	2020980304001253
Declaración de conformidad - CE	1SBD250024U1000
Declaración de conformidad - UKCA	1SBD250045U1000
Certificado DNV	9AKK108470A6934
Certificado KC	9AKK108471A9570
Certificado RINA	9AKK108470A5006
Certificado UL	E312527-20231026
Información de Embalaje
Embalaje Nivel 1 Unidades	caja 1 pieza
Embalaje Nivel 1 Ancho	93 mm
Embalaje Nivel 1 Largo	86 mm
Embalaje Nivel 1 Alto	45 mm
Embalaje Nivel 1 Peso	0.33 kg
Embalaje Nivel 1 EAN	3471523014633
Clasificaciones y estándares externos
Código de clasificación de objetos	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
Clase electrónica	V11.0 : 27371003
UNSPSC	39121529
Código de categoría granular de IDEA (IGCC)	4755 >> Contactors

ETIM for 1SBL171005R8810 Interruptores de baja tensión (EC000066)
Característica	Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)	230 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)	240 V
Tipo de tensión de accionamiento (EF008242)	CA
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393)	30 A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392)	18 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364)	7.5 kW
Apto para instalación en serie (EF001126)	No
Número de contactos auxiliares normalmente abiertos (EF001376)	1
Número de contactos auxiliares normalmente cerrados (EF001377)	0
Tipo de conexión del circuito de corriente principal (EF006819)	Conexión de abrazadera con resorte
Número de contactos normalmente cerrados como contactos principales (EF001375)	0
Número de contactos normalmente abiertos como contactos principales (EF001374)	3

Datasheet - PDF

▲

Título:	Tamaño:	Tipo:
PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf	31 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario

Añadir comentario

ocultar

Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto? Sí No

	Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.

5 / 5 merci beaucoup

— sotitradim 29/11/2025
Valoración del cliente:

Producto: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 04/10/2025
Valoración del cliente:

Producto: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 18/09/2025
Valoración del cliente:

Producto: 31295 WÖHNER Portafusible Class CC 1p, 3
5 / 5 Usefull product

— B rahul 18/09/2025
Valoración del cliente:

Producto: 2CSF202004R1250 ABB Int.dif.FH202AC-25/0,03 2
