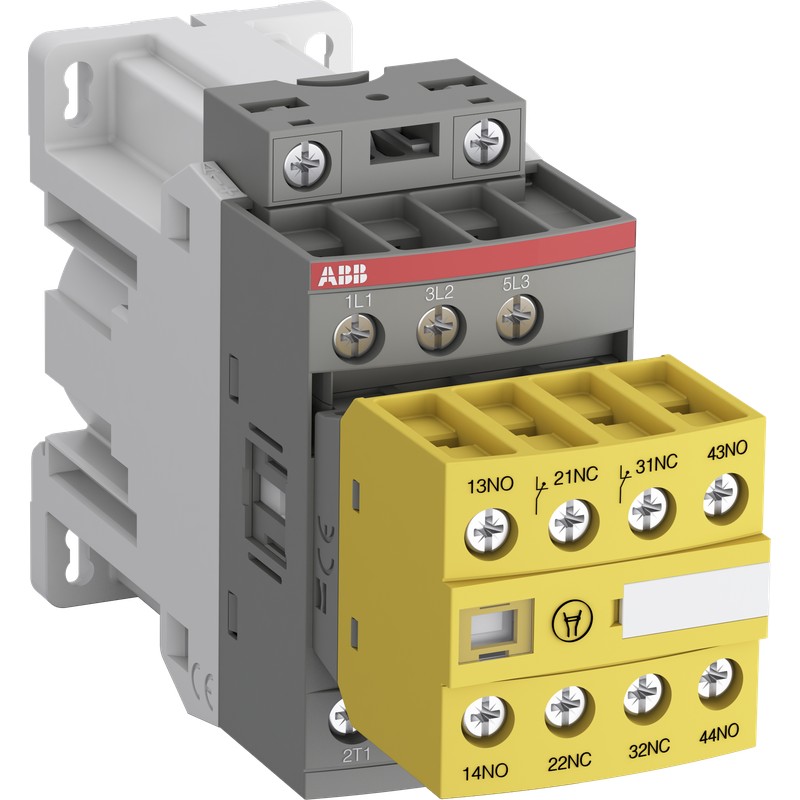

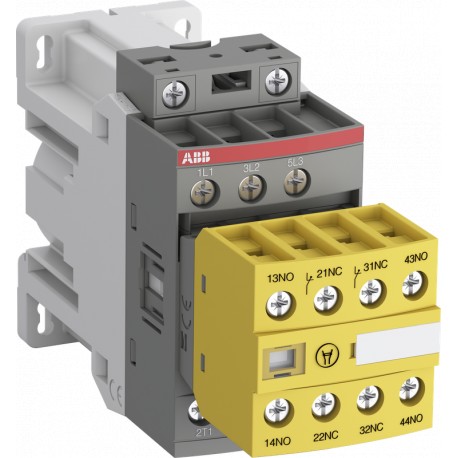

1SBL136082R3022 ABB AFS09Z-30-22-30
1SBL136082R3022
ABB
AFS09Z-30-22-30
AFS09Z-30-22-30 24VDC Contactor
Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA
Contactores y relés térmicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Datos de EPLAN | 9AAC190096_EPLAN |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 1SBC101052M6801 |
| Instrucciones y manuales (parte 2) | 1SAC200017M0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 45 mm |
| Largo del product | 130.5 mm |
| Alto del producto | 86 mm |
| Peso del product | 0.49 kg |
| Diagrama de dimensiones | DNV_TAE00001AF-4 |
| Técnica | |
| Número de contactos principales NO | 3 |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 2 |
| Número de contactos auxiliares NC | 2 |
| Número de polos | 3P |
| Normas | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-4-1 |
| Tensión nominal de operación | Auxiliary Circuit 690 V |
| Main Circuit 690 V | |
| Frecuencia nominal (f) | Auxiliary Circuit 50 / 60 Hz |
| Main Circuit 50 / 60 Hz | |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-4-1, contactores abiertos θ = 40 °C 35 A |
| según IEC 60947-5-1, Θ = 40 °C 16 A | |
| Corriente nominal de funcionamiento AC-1 (Ie) | (690 V) 40 °C 25 A |
| (690 V) 60 °C 25 A | |
| (690 V) 70 °C 22 A | |
| Corriente nominal de funcionamiento AC-3 (Ie) | (415 V) 60 °C 9 A |
| (440 V) 60 °C 9 A | |
| (500 V) 60 °C 9.5 A | |
| (690 V) 60 °C 7 A | |
| (380 / 400 V) 60 °C 9 A | |
| (220 / 230 / 240 V) 60 °C 9 A | |
| Corriente nominal de funcionamiento AC-3e (Ie) | (415 V) 60 °C 9 A |
| (440 V) 60 °C 9 A | |
| (500 V) 60 °C 9.5 A | |
| (690 V) 60 °C 7 A | |
| (380 / 400 V) 60 °C 9 A | |
| (220 / 230 / 240 V) 60 °C 9 A | |
| Corriente nominal de funcionamiento AC-15 (Ie) | (500 V) 2 A |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (400 / 440 V) 3 A | |
| Corriente nominal de funcionamiento DC-1 (Ie) | (110 V) 1 polo, 40 °C 10 A |
| (110 V) 1 polo, 60 °C 10 A | |
| (110 V) 1 polo, 70 °C 10 A | |
| (110 V) 2 polos en serie, 40 °C 25 A | |
| (110 V) 2 polos en serie, 60 °C 25 A | |
| (110 V) 2 polos en serie, 70 °C 22 A | |
| (110 V) 3 polos en serie, 40 °C 25 A | |
| (110 V) 3 polos en serie, 60 °C 25 A | |
| (110 V) 3 polos en serie, 70 °C 22 A | |
| (220 V) 2 polos en serie, 40 °C 10 A | |
| (220 V) 2 polos en serie, 60 °C 10 A | |
| (220 V) 2 polos en serie, 70 °C 10 A | |
| (220 V) 3 polos en serie, 40 °C 25 A | |
| (220 V) 3 polos en serie, 60 °C 25 A | |
| (220 V) 3 polos en serie, 70 °C 22 A | |
| (72 V) 1 polo, 40 °C 25 A | |
| (72 V) 1 polo, 60 °C 25 A | |
| (72 V) 1 polo, 70 °C 22 A | |
| (72 V) 2 polos en serie, 40 °C 25 A | |
| (72 V) 2 polos en serie, 60 °C 25 A | |
| (72 V) 2 polos en serie, 70 °C 22 A | |
| (72 V) 3 polos en serie, 40 °C 25 A | |
| (72 V) 3 polos en serie, 60 °C 25 A | |
| (72 V) 3 polos en serie, 70 °C 22 A | |
| Corriente nominal de funcionamiento DC-3 (Ie) | (110 V) 1 polo, 40 °C 6 A |
| (110 V) 1 polo, 60 °C 6 A | |
| (110 V) 1 polo, 70 °C 6 A | |
| (110 V) 2 polos en serie, 40 °C 25 A | |
| (110 V) 2 polos en serie, 60 °C 25 A | |
| (110 V) 2 polos en serie, 70 °C 22 A | |
| (110 V) 3 polos en serie, 40 °C 25 A | |
| (110 V) 3 polos en serie, 60 °C 25 A | |
| (110 V) 3 polos en serie, 70 °C 22 A | |
| (220 V) 2 polos en serie, 40 °C 6 A | |
| (220 V) 2 polos en serie, 60 °C 6 A | |
| (220 V) 2 polos en serie, 70 °C 6 A | |
| (220 V) 3 polos en serie, 40 °C 25 A | |
| (220 V) 3 polos en serie, 60 °C 25 A | |
| (220 V) 3 polos en serie, 70 °C 22 A | |
| (72 V) 1 polo, 40 °C 25 A | |
| (72 V) 1 polo, 60 °C 25 A | |
| (72 V) 1 polo, 70 °C 22 A | |
| (72 V) 2 polos en serie, 40 °C 25 A | |
| (72 V) 2 polos en serie, 60 °C 25 A | |
| (72 V) 2 polos en serie, 70 °C 22 A | |
| (72 V) 3 polos en serie, 40 °C 25 A | |
| (72 V) 3 polos en serie, 60 °C 25 A | |
| (72 V) 3 polos en serie, 70 °C 22 A | |
| Corriente nominal de funcionamiento DC-5 (Ie) | (110 V) 1 polo, 40 °C 4 A |
| (110 V) 1 polo, 60 °C 4 A | |
| (110 V) 1 polo, 70 °C 4 A | |
| (110 V) 2 polos en serie, 40 °C 10 A | |
| (110 V) 2 polos en serie, 60 °C 10 A | |
| (110 V) 2 polos en serie, 70 °C 10 A | |
| (110 V) 3 polos en serie, 40 °C 25 A | |
| (110 V) 3 polos en serie, 60 °C 25 A | |
| (110 V) 3 polos en serie, 70 °C 22 A | |
| (220 V) 2 polos en serie, 40 °C 4 A | |
| (220 V) 2 polos en serie, 60 °C 4 A | |
| (220 V) 2 polos en serie, 70 °C 4 A | |
| (220 V) 3 polos en serie, 40 °C 9 A | |
| (220 V) 3 polos en serie, 60 °C 9 A | |
| (220 V) 3 polos en serie, 70 °C 9 A | |
| (72 V) 1 polo, 40 °C 9 A | |
| (72 V) 1 polo, 60 °C 9 A | |
| (72 V) 1 polo, 70 °C 9 A | |
| (72 V) 2 polos en serie, 40 °C 25 A | |
| (72 V) 2 polos en serie, 60 °C 25 A | |
| (72 V) 2 polos en serie, 70 °C 22 A | |
| (72 V) 3 polos en serie, 40 °C 25 A | |
| (72 V) 3 polos en serie, 60 °C 25 A | |
| (72 V) 3 polos en serie, 70 °C 22 A | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 6 A / 144 W |
| (48 V) 2.8 A / 134 W | |
| (72 V) 1 A / 72 W | |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.27 A / 60 W | |
| (250 V) 0.27 A / 68 W | |
| (400 V) 0.15 A / 60 W | |
| (500 V) 0.13 A / 65 W | |
| (600 V) 0.1 A / 60 W | |
| Potencia operativa nominal AC-3 (Pe) | (400 V) 4 kW |
| (415 V) 4 kW | |
| (440 V) 4 kW | |
| (500 V) 5.5 kW | |
| (690 V) 5.5 kW | |
| (380 / 400 V) 4 kW | |
| (220 / 230 / 240 V) 2.2 kW | |
| Potencia operativa nominal AC-3e (Pe) | (415 V) 4 kW |
| (440 V) 4 kW | |
| (500 V) 5.5 kW | |
| (690 V) 5.5 kW | |
| (380 / 400 V) 4 kW | |
| (220 / 230 / 240 V) 2.2 kW | |
| Corriente nominal de corta duración Tensión baja (Icw) | a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 150 A |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 35 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 60 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 300 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 80 A | |
| durante 0,1 s 140 A | |
| durante 1 s 100 A | |
| Capacidad de rotura máxima | cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 250 A |
| cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 106 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-4-1 690 V |
| según IEC 60947-5-1 690 V | |
| según UL/CSA 600 V | |
| Tensión nominal soportada por impulsos (Uimp) | 6 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-1) 600 cycles per hour |
| (AC-15) 1200 cycles per hour | |
| (AC-2 / AC-4) 300 cycles per hour | |
| (AC-3) 1200 cycles per hour | |
| (DC-13) 900 cycles per hour | |
| Frecuencia máxima de conmutación mecánica | 3600 cycles per hour |
| Tensión nominal del circuito de control (Uc) | Operación de CC 24 V |
| Pérdida de potencia | a 6 A por poste 0.1 W |
| en condiciones nominales de operación AC-1 por polo 0.8 W | |
| en condiciones nominales de operación AC-3 por polo 0.1 W | |
| Tiempo de funcionamiento | Entre la desenergización de la bobina y el cierre del contacto NC 22 ... 57 ms |
| Entre la desenergización de la bobina y la abertura sin contacto 17 ... 29 ms | |
| Entre la energización de la bobina y la apertura del contacto NC 20 ... 35 ms | |
| Entre la energización de la bobina y el cierre sin contacto 27 ... 53 ms | |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Montaje mediante tornillos (no suministrados) | 2 x M4 Screws Placed Diagonally |
| Capacidad de conexión del circuito principal | Flexible con férula 1/2x 0.75 ... 6 mm² |
| Flexible con férula aislada 1x 0.75 ... 4 mm² | |
| Flexible con férula aislada 2x 0.75 ... 2.5 mm² | |
| Sólido rígido 1/2x 1 ... 4 mm² | |
| Trenzado rígido 1/2x 1 ... 6 mm² | |
| Capacidad de conexión del circuito auxiliar | Flexible con férula 1/2x 0.75 ... 2.5 mm² |
| Flexible con férula aislada 2x 0.75 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.75 ... 2.5 mm² | |
| Sólido rígido 1/2x 1 ... 2.5 mm² | |
| Trenzado rígido 1/2x 1 ... 2.5 mm² | |
| Conexión del circuito de control de capacidad | Flexible con férula 1/2x 0.75 ... 2.5 mm² |
| Flexible con férula aislada 1x 0.75 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.75 ... 1.5 mm² | |
| Sólido rígido 1/2x 1 ... 2.5 mm² | |
| Trenzado rígido 1/2x 1 ... 2.5 mm² | |
| Longitud de pelado del cable | Circuito auxiliar 10 mm |
| Circuito de control 10 mm | |
| Circuito Principal 10 mm | |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 | |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20 | |
| Par de apriete | Auxiliary Circuit 1.2 N·m |
| Control Circuit 1.2 N·m | |
| Main Circuit 1.5 N·m | |
| Tipo de terminal | Terminales de tornillo |
| Nombre del producto | Block Contactor |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V |
| Clasificación de uso general UL/CSA | (600 V AC) 25 A |
| Potencia nominal UL/CSA | (120 V AC) Single Phase 3/4 hp |
| (200 ... 208 V AC) Three Phase 2 hp | |
| (220 ... 240 V AC) Three Phase 2 hp | |
| (240 V AC) Single Phase 1-1/2 hp | |
| (440 ... 480 V AC) Three Phase 5 hp | |
| (550 ... 600 V AC) Three Phase 7-1/2 hp | |
| Capacidad de conexión del circuito principal UL/CSA | Sólido rígido 1/2x 16-10 AWG |
| Trenzado rígido 1/2x 16-10 AWG | |
| Capacidad de conexión Circuito auxiliar UL/CSA | Sólido rígido 1/2x 18-14 AWG |
| Trenzado rígido 1/2x 18-14 AWG | |
| Circuito de control de la capacidad de conexión UL/CSA | Sólido rígido 1/2x 18-14 AWG |
| Trenzado rígido 1/2x 18-14 AWG | |
| Par de apriete UL/CSA | Auxiliary Circuit 11 in·lb |
| Control Circuit 11 in·lb | |
| Main Circuit 13 in·lb | |
| Amperios a plena carga Uso del motor | (120 V AC) Single Phase 13.8 A |
| (200 ... 208 V AC) Three Phase 7.8 A | |
| (220 ... 240 V AC) Three Phase 6.8 A | |
| (240 V AC) Single Phase 10 A | |
| (440 ... 480 V AC) Three Phase 7.6 A | |
| (550 ... 600 V AC) Three Phase 9 A | |
| Ambiente | |
| Temperatura ambiente | Close to Contactor Fitted with Thermal O/L Relay -25 ... 60 °C |
| Close to Contactor without Thermal O/L Relay -40 ... 70 °C | |
| Close to Contactor for Storage -60 ... +80 °C | |
| Resistencia climática | Category B according to IEC 60947-1 Annex Q |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 3000 m |
| Resistencia a los golpes según IEC 60068-2-27 | Cerrado, dirección del choque: A 30 g |
| Cerrado, dirección del amortiguador: B1 25 g | |
| Cerrado, dirección del amortiguador: B2 15 g | |
| Cerrado, dirección del amortiguador: C1 25 g | |
| Cerrado, dirección del amortiguador: C2 25 g | |
| Resistencia a las vibraciones según IEC 60068-2-6 | Posición cerrada de 4 g y posición abierta de 2 g 5 ... 300 Hz |
| Grado de contaminación | 3 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 54944afa-5a44-4df8-9f5e-e3dbdc2ec174 France |
| SCIP simplificado | 216d45c9-255d-4c2a-b0b1-4e3be5a831f0 France |
| a9eb6597-076e-4a38-afa2-180c748dee69 Poland | |
| 77f5a64d-9217-4fa4-be4d-5db18d567974 Belgium | |
| 12f51ae5-b56a-4782-9006-ac1e19de5e67 Hungary | |
| 94bb985f-e606-461c-9d80-9457c249236e Bulgaria | |
| 3689bbcd-ab06-4f8a-bb08-29d1f0b8e263 Estonia | |
| b52250e8-913f-4386-9f49-a23dd32b095d Czech Republic | |
| 5e22d6ec-e09c-48e9-86a5-5d02e05065e7 Poland | |
| 52d393e7-7bcf-450c-bc90-8e8200c07b09 Germany | |
| 13ad0e5e-2410-4962-b526-72a4966f1dd4 Poland | |
| 3cfb7681-e524-40b1-836e-bb9d32e1c4a2 Sweden | |
| e266b98c-7360-4fbb-9529-9259310d588f Belgium | |
| 26a8c3ce-6f11-4e81-bb36-4546efad856c Hungary | |
| 90c3439a-f71d-49e9-8750-b742ca2e3eb0 Germany | |
| 6ff355a9-34a4-4091-98c5-fb72506fdd8d Portugal | |
| e4bb9019-8348-4c2f-a893-43a02f662b28 Germany | |
| 28822ebe-2ddf-4178-857e-eb98ec5ec827 Denmark | |
| ceaf197f-997b-4eec-97bd-2270d65aa894 Germany | |
| 358e2b1e-b566-466d-b71a-72ce8bedea58 Finland | |
| 0f220b68-1bc0-4531-9792-dee12543bc95 Italy | |
| 1309363b-814d-4e3a-87ba-d98c00c42d0c Germany | |
| c01aa5af-fae6-4218-8ccc-1f59edb1fdd9 Netherlands | |
| 3c5e1ee2-dd29-4260-9207-a084d78bb40f Greece | |
| 4b5fce3a-c7b3-4b71-a379-19c59843f337 Sweden | |
| 33e0d0cb-4c30-45c2-9b23-d7555df6ff7c Norway | |
| 065a8f84-ded6-4336-8d1f-e742beac6c59 Spain | |
| 2eca9bbd-1ffb-478f-84ba-bfb3f6e0a4bf Croatia | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | No se envía ningún residuo no peligroso a un vertedero |
| Instrucciones de desmontaje al final de la vida útil | 1SBC101080M6801 |
| Declaración Ambiental de Producto - EPD | 1SBD250584E3000 |
| Eficiencia energética mejorada para los clientes | Eficiencia del producto: producto considerado más eficiente energéticamente en comparación con productos similares en el mercado o productos más antiguos de la misma línea. |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 92.7 % |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – UL | 9AKK108469A4875 |
| 9AKK108469A4879 | |
| Certificado ABS | ABS_20-2060694-PDA |
| Certificado BV | BV_2634H24898C1 |
| Certificado CB | CB_SE-113345 |
| Certificado CCC | CCC_2024010304656669 |
| Certificado CQC | CQC2010010304445624 |
| Declaración de conformidad - CCC | 2020980304001253 |
| Declaración de conformidad - CE | 1SBD250022U1000 |
| Declaración de conformidad - UKCA | 1SBD250044U1000 |
| Certificado DNV | DNV_TAE00001AF-4 |
| Certificado LR | LRS_LR23403517TA-02 |
| Certificado RINA | RINA_ELE142224XG |
| Certificado RMRS | RMRS_1802705280 |
| Certificado UL | UL-US-2150887-5 |
| UL-CA-2142658-5 | |
| Tarjeta de listado UL | E312527 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 96 mm |
| Embalaje Nivel 1 Largo | 145 mm |
| Embalaje Nivel 1 Alto | 50 mm |
| Embalaje Nivel 1 Peso | 0.54 kg |
| Embalaje Nivel 1 EAN | 3471523158191 |
| Embalaje Nivel 2 Unidades | caja 12 pieza |
| Embalaje Nivel 2 Ancho | 51 mm |
| Embalaje Nivel 2 Largo | 98 mm |
| Embalaje Nivel 2 Alto | 148 mm |
| Embalaje Nivel 2 Peso | 6.48 kg |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| Clase electrónica | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Código de categoría granular de IDEA (IGCC) | 4758 >> Iec Contactors |
| Número E (Finlandia) | 3708045 |
| Número E (Suecia) | 3210677 |
| Característica | Valor |
|---|---|
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 24 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) | 25 A |
| Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) | 9 A |
| Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) | 4 kW |
| Apto para instalación en serie (EF001126) | No |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 2 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 2 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Número de contactos normalmente cerrados como contactos principales (EF001375) | 0 |
| Número de contactos normalmente abiertos como contactos principales (EF001374) | 3 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
