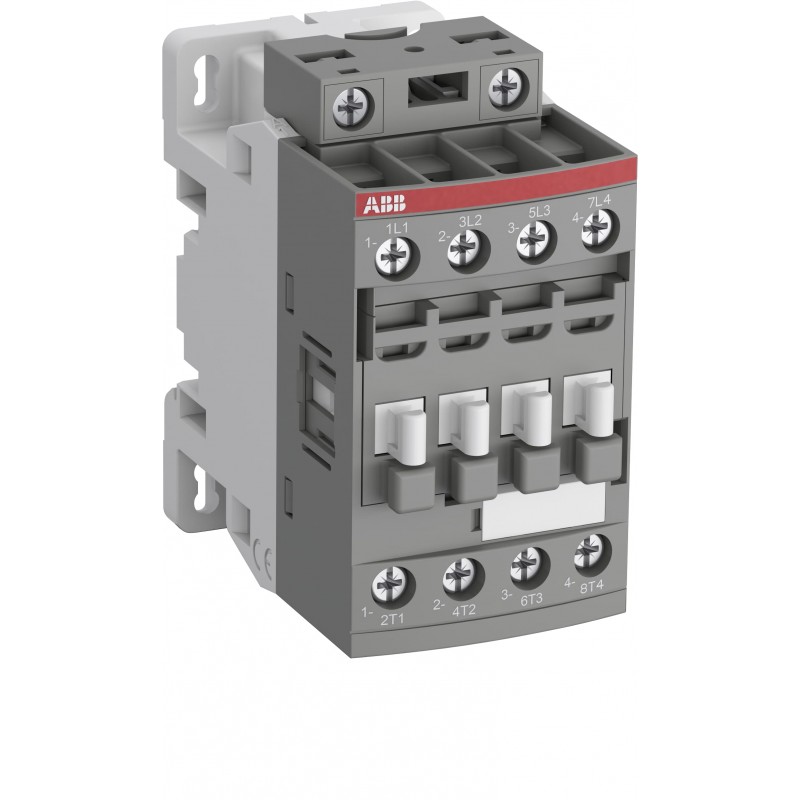

1SBL131501R8100 ABB AFC09-22-00-81 Contactor
1SBL131501R8100
ABB
AFC09-22-00-81 Contactor
AFC09-22-00-81 24V 50/60Hz Contactor
Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA
Contactores y relés térmicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100219C0201 |
| Instrucciones y manuales | 1SBC101027M6801 |
| Instrucciones y manuales (parte 2) | 1SAC200017M0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 45 mm |
| Largo del product | 77 mm |
| Alto del producto | 86 mm |
| Peso del product | 0.309 kg |
| Técnica | |
| Número de contactos principales NO | 2 |
| Número de contactos principales NC | 2 |
| Número de contactos auxiliares NO | 0 |
| Número de contactos auxiliares NC | 0 |
| Número de polos | 4P |
| Normas | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CAN/CSA C22.2 No.60947-1, CAN/CSA C22.2 No.60947-4-1 |
| Tensión nominal de operación | Main Circuit 690 V |
| Frecuencia nominal (f) | Control Circuit 50 / 60 Hz |
| Main Circuit 50 / 60 Hz | |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-4-1, contactores abiertos θ = 40 °C 35 A |
| Corriente nominal de funcionamiento AC-1 (Ie) | (690 V) 40 °C 25 A |
| (690 V) 60 °C 25 A | |
| (690 V) 70 °C 22 A | |
| Corriente nominal de funcionamiento AC-3 (Ie) | (415 V) 60 °C 9 A |
| (440 V) 60 °C 9 A | |
| (500 V) 60 °C 9.5 A | |
| (690 V) 60 °C 7 A | |
| (380 / 400 V) 60 °C 9 A | |
| (220 / 230 / 240 V) 60 °C 9 A | |
| Potencia operativa nominal AC-3 (Pe) | (415 V) 4 kW |
| (440 V) 4 kW | |
| (500 V) 5.5 kW | |
| (690 V) 5.5 kW | |
| (380 / 400 V) 4 kW | |
| (220 / 230 / 240 V) 2.2 kW | |
| Corriente nominal de corta duración Tensión baja (Icw) | a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 150 A |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 35 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 60 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 300 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 80 A | |
| Capacidad de rotura máxima | cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 250 A |
| cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 106 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-4-1 690 V |
| según UL/CSA 600 V | |
| Tensión nominal soportada por impulsos (Uimp) | 6 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-1) 600 cycles per hour |
| (AC-15) 0 cycles per hour | |
| (AC-2 / AC-4) 0 cycles per hour | |
| (AC-3) 0 cycles per hour | |
| (DC-13) 0 cycles per hour | |
| Frecuencia máxima de conmutación mecánica | 3600 cycles per hour |
| Tensión nominal del circuito de control (Uc) | 50 Hz 24 V |
| 60 Hz 24 V | |
| Consumo de la bobina | Valor medio de tenencia 50 / 60 Hz 8 V·A |
| Valor medio de intracción 50 Hz 70 V·A | |
| Valor medio de extracción 60 Hz 66 V·A | |
| Pérdida de potencia | en condiciones nominales de operación AC-1 por polo 0.8 W |
| en condiciones nominales de operación AC-3 por polo 0.1 W | |
| Tiempo de funcionamiento | Entre la desenergización de la bobina y el cierre del contacto NC 9 ... 20 ms |
| Entre la desenergización de la bobina y la abertura sin contacto 4 ... 18 ms | |
| Entre la energización de la bobina y la apertura del contacto NC 7 ... 21 ms | |
| Entre la energización de la bobina y el cierre sin contacto 10 ... 26 ms | |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Montaje mediante tornillos (no suministrados) | 2 x M4 Screws Placed Diagonally |
| Capacidad de conexión del circuito principal | Flexible con férula 1/2x 0.75 ... 6 mm² |
| Flexible con férula aislada 1x 0.75 ... 4 mm² | |
| Flexible con férula aislada 2x 0.75 ... 2.5 mm² | |
| Sólido rígido 1/2x 1 ... 4 mm² | |
| Trenzado rígido 1/2x 1 ... 6 mm² | |
| Capacidad de conexión del circuito auxiliar | Flexible con férula 1/2x 0.75 ... 2.5 mm² |
| Flexible con férula aislada 2x 0.75 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.75 ... 2.5 mm² | |
| Sólido rígido 1/2x 1 ... 2.5 mm² | |
| Trenzado rígido 1/2x 1 ... 2.5 mm² | |
| Conexión del circuito de control de capacidad | Flexible con férula 1/2x 0.75 ... 2.5 mm² |
| Flexible con férula aislada 1x 0.75 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.75 ... 1.5 mm² | |
| Sólido rígido 1/2x 1 ... 2.5 mm² | |
| Trenzado rígido 1/2x 1 ... 2.5 mm² | |
| Longitud de pelado del cable | Circuito de control 10 mm |
| Circuito Principal 10 mm | |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20 | |
| Destornillador recomendado | Pozidriv PZ |
| Par de apriete | Control Circuit 1.2 N·m |
| Main Circuit 1.5 N·m | |
| Tipo de terminal | Terminales de tornillo |
| Nombre del producto | Block Contactor |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V |
| Clasificación de uso general UL/CSA | (600 V AC) 25 A |
| Capacidad de conexión del circuito principal UL/CSA | Sólido rígido 1/2x 16-10 AWG |
| Trenzado rígido 1/2x 16-10 AWG | |
| Capacidad de conexión Circuito auxiliar UL/CSA | Sólido rígido 1/2x 18-14 AWG |
| Trenzado rígido 1/2x 18-14 AWG | |
| Circuito de control de la capacidad de conexión UL/CSA | Sólido rígido 1/2x 18-14 AWG |
| Trenzado rígido 1/2x 18-14 AWG | |
| Par de apriete UL/CSA | Control Circuit 11 in·lb |
| Main Circuit 13 in·lb | |
| Ambiente | |
| Temperatura ambiente | Close to Contactor for Storage -60 ... +80 °C |
| Near Contactor for Operation in Free Air -40 ... 70 °C | |
| Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +60 °C | |
| Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C | |
| Resistencia climática | Category B according to IEC 60947-1 Annex Q |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 3000 m |
| Resistencia a los golpes según IEC 60068-2-27 | Cerrado, dirección del amortiguador: B1 25 g |
| Abierto, dirección del amortiguador: B1 5 g | |
| Dirección del choque: A 30 g | |
| Dirección del amortiguador: B2 15 g | |
| Dirección del amortiguador: C1 25 g | |
| Dirección del amortiguador: C2 25 g | |
| Resistencia a las vibraciones según IEC 60068-2-6 | Posición cerrada de 4 g y posición abierta de 2 g 5 ... 300 Hz |
| Grado de contaminación | 3 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado BV | BV_2634H24898C1 |
| Certificado CB | 9AKK108471A9033 |
| Certificado CCS | GZ23PTB00147 |
| Certificado CQC | CQC2010010304445624 |
| Declaración de conformidad - CCC | 2020980304001253 |
| Declaración de conformidad - CE | 1SBD250025U1000 |
| Declaración de conformidad - UKCA | 1SBD250046U1000 |
| Certificado DNV | 9AKK108470A6934 |
| Certificado KC | 9AKK108471A9561 |
| Certificado RINA | 9AKK108470A5006 |
| Certificado UL | UL-US-2343502-0 |
| UL-CA-2337663-0 | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 87 mm |
| Embalaje Nivel 1 Largo | 79 mm |
| Embalaje Nivel 1 Alto | 47 mm |
| Embalaje Nivel 1 Peso | 0.331 kg |
| Embalaje Nivel 1 EAN | 3471523014077 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| Clase electrónica | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Código de categoría granular de IDEA (IGCC) | 4755 >> Contactors |
| Característica | Valor |
|---|---|
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 24 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 24 V |
| Tipo de tensión de accionamiento (EF008242) | CA |
| Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) | 25 A |
| Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) | 9 A |
| Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) | 4 kW |
| Apto para instalación en serie (EF001126) | No |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Número de contactos normalmente cerrados como contactos principales (EF001375) | 2 |
| Número de contactos normalmente abiertos como contactos principales (EF001374) | 2 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
