Ver más grande Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

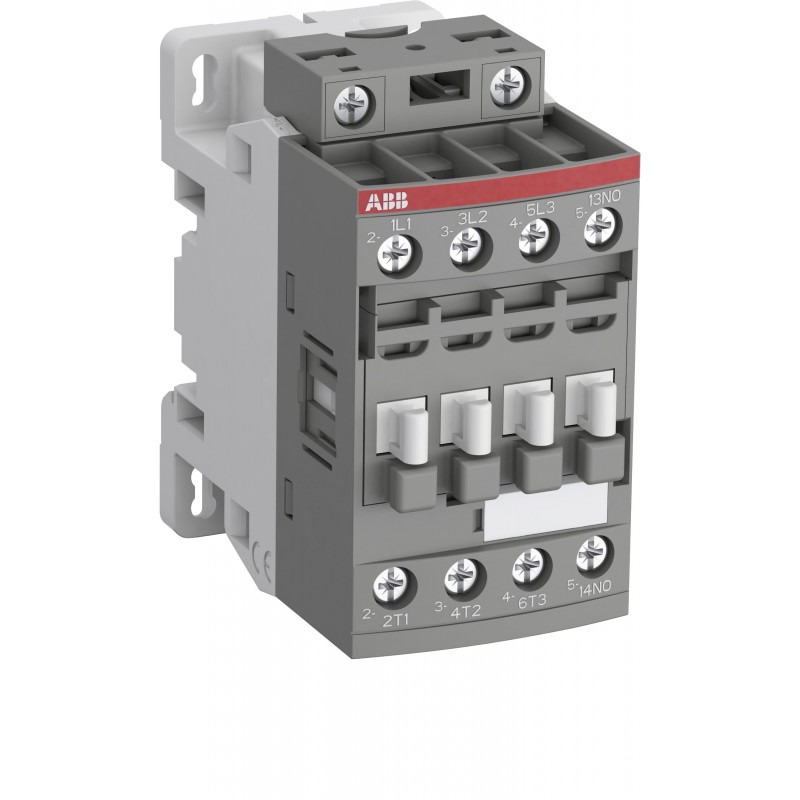

1SBL131001R8801 ABB AFC09-30-01-88 Contactor

0/5 - 0 Opiniones

Referencia: 1SBL131001R8801

Fabricante: ABB

Descripción:

AFC09-30-01-88 Contactor

AFC09-30-01-88 230-240V50Hz 240-260V60Hz Contactor

Más detalles

Categorias:
Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores y relés térmicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Garantía, reparación y devolución.

Precio total: $41.25

Precio unitario: $41.25

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Descuentos adicionales para clientes registrados. Regístrese y los precios se actualizarán automáticamente.

Calcule su precio por cantidad

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

productos relacionados

▲

Más vendidos

▲

Más Información

▲

Clasificación
Cantidad mínima de pedido	1 piece
Código arancelario	85364900
Descargas Populares
Ficha técnica, información técnica	1SBC100219C0201
Instrucciones y manuales	1SBC101027M6801
Dibujo dimensional CAD	2CDC001079B0201
Dimensiones
Ancho del product	45 mm
Largo del product	77 mm
Alto del producto	86 mm
Peso del product	0.303 kg
Technical
Número de contactos principales NO	3
Número de contactos principales NC	0
Número de contactos auxiliares NO	0
Número de contactos auxiliares NC	1
Normas	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1
Tensión nominal de operación	Auxiliary Circuit 690 V
	Main Circuit 690 V
Frecuencia nominal (f)	Auxiliary Circuit 50 / 60 Hz
	Control Circuit 50 / 60 Hz
	Main Circuit 50 / 60 Hz
Corriente térmica convencional de aire libre (I_th)	acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 35 A
	acc. to IEC 60947-5-1, Θ = 40 °C 16 A
Corriente nominal de funcionamiento AC-1 (I_e)	(690 V) 40 °C 25 A
	(690 V) 60 °C 25 A
	(690 V) 70 °C 22 A
Corriente nominal de funcionamiento AC-3 (I_e)	(415 V) 60 °C 9 A
	(440 V) 60 °C 9 A
	(500 V) 60 °C 9.5 A
	(690 V) 60 °C 7 A
	(380 / 400 V) 60 °C 9 A
	(220 / 230 / 240 V) 60 °C 9 A
Corriente nominal de funcionamiento AC-3e (I_e)	(415 V) 60 °C 9 A
	(440 V) 60 °C 9 A
	(500 V) 60 °C 9.5 A
	(690 V) 60 °C 7 A
	(380 / 400 V) 60 °C 9 A
	(220 / 230 / 240 V) 60 °C 9 A
Potencia operativa nominal AC-3 (P_e)	(415 V) 4 kW
	(440 V) 4 kW
	(500 V) 5.5 kW
	(690 V) 5.5 kW
	(380 / 400 V) 4 kW
	(220 / 230 / 240 V) 2.2 kW
Potencia operativa nominal AC-3e (P_e)	(415 V) 4 kW
	(440 V) 4 kW
	(500 V) 5.5 kW
	(690 V) 5.5 kW
	(380 / 400 V) 4 kW
	(220 / 230 / 240 V) 2.2 kW
Potencia operativa nominal AC-6b (P_e)	(400 / 415 V) 40 °C, 50 / 60 Hz 8.5 kvar
	(400 / 415 V) 70 °C, 50 / 60 Hz 7 kvar
	(400 / 415 V) 55 °C, 50 / 60 Hz 8.5 kvar
	(500 / 550 V), 40 °C, 50 / 60 Hz 10.5 kvar
	(500 / 550 V) 55 °C, 50 / 60 Hz 10.5 kvar
	(500 / 550 V) 70 °C, 50 / 60 Hz 9 kvar
	(690 V) 40 °C, 50 / 60 Hz 14.5 kvar
	(690 V) 55 °C, 50 / 60 Hz 14.5 kvar
	(690 V) 70 °C, 50 / 60 Hz 12 kvar
Corriente nominal de funcionamiento AC-15 (I_e)	(500 V) 2 A
	(690 V) 2 A
	(24 / 127 V) 6 A
	(220 / 240 V) 4 A
	(400 / 440 V) 3 A
Corriente nominal de corta duración Tensión baja (I_cw)	at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 150 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 35 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 60 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 300 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 80 A
	for 0.1 s 140 A
	for 1 s 100 A
Capacidad de rotura máxima	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 250 A
	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 106 A
Frecuencia máxima de conmutación eléctrica	(AC-1) 600 cycles per hour
	(AC-15) 1200 cycles per hour
	(AC-2 / AC-4) 300 cycles per hour
	(AC-3) 1200 cycles per hour
	(DC-13) 900 cycles per hour
Corriente nominal de funcionamiento DC-1 (I_e)	(110 V) 1-Pole, 40 °C 10 A
	(110 V) 1-Pole, 60 °C 10 A
	(110 V) 1-Pole, 70 °C 10 A
	(110 V) 2 Poles in Series, 40 °C 25 A
	(110 V) 2 Poles in Series, 60 °C 25 A
	(110 V) 2 Poles in Series, 70 °C 22 A
	(110 V) 3 Poles in Series, 40 °C 25 A
	(110 V) 3 Poles in Series, 60 °C 25 A
	(110 V) 3 Poles in Series, 70 °C 22 A
	(220 V) 2 Poles in Series, 40 °C 10 A
	(220 V) 2 Poles in Series, 60 °C 10 A
	(220 V) 2 Poles in Series, 70 °C 10 A
	(220 V) 3 Poles in Series, 40 °C 25 A
	(220 V) 3 Poles in Series, 60 °C 25 A
	(220 V) 3 Poles in Series, 70 °C 22 A
	(72 V) 1-Pole, 40 °C 25 A
	(72 V) 1-Pole, 60 °C 25 A
	(72 V) 1-Pole, 70 °C 22 A
	(72 V) 2 Poles in Series, 40 °C 25 A
	(72 V) 2 Poles in Series, 60 °C 25 A
	(72 V) 2 Poles in Series, 70 °C 22 A
	(72 V) 3 Poles in Series, 40 °C 25 A
	(72 V) 3 Poles in Series, 60 °C 25 A
	(72 V) 3 Poles in Series, 70 °C 22 A
Corriente nominal de funcionamiento DC-3 (I_e)	(110 V) 1-Pole, 40 °C 6 A
	(110 V) 1-Pole, 60 °C 6 A
	(110 V) 1-Pole, 70 °C 6 A
	(110 V) 2 Poles in Series, 40 °C 25 A
	(110 V) 2 Poles in Series, 60 °C 25 A
	(110 V) 2 Poles in Series, 70 °C 22 A
	(110 V) 3 Poles in Series, 40 °C 25 A
	(110 V) 3 Poles in Series, 60 °C 25 A
	(110 V) 3 Poles in Series, 70 °C 22 A
	(220 V) 2 Poles in Series, 40 °C 6 A
	(220 V) 2 Poles in Series, 60 °C 6 A
	(220 V) 2 Poles in Series, 70 °C 6 A
	(220 V) 3 Poles in Series, 40 °C 25 A
	(220 V) 3 Poles in Series, 60 °C 25 A
	(220 V) 3 Poles in Series, 70 °C 22 A
	(72 V) 1-Pole, 40 °C 25 A
	(72 V) 1-Pole, 60 °C 25 A
	(72 V) 1-Pole, 70 °C 22 A
	(72 V) 2 Poles in Series, 40 °C 25 A
	(72 V) 2 Poles in Series, 60 °C 25 A
	(72 V) 2 Poles in Series, 70 °C 22 A
	(72 V) 3 Poles in Series, 40 °C 25 A
	(72 V) 3 Poles in Series, 60 °C 25 A
	(72 V) 3 Poles in Series, 70 °C 22 A
Corriente nominal de funcionamiento DC-5 (I_e)	(110 V) 1-Pole, 40 °C 4 A
	(110 V) 1-Pole, 60 °C 4 A
	(110 V) 1-Pole, 70 °C 4 A
	(110 V) 2 Poles in Series, 40 °C 10 A
	(110 V) 2 Poles in Series, 60 °C 10 A
	(110 V) 2 Poles in Series, 70 °C 10 A
	(110 V) 3 Poles in Series, 40 °C 25 A
	(110 V) 3 Poles in Series, 60 °C 25 A
	(110 V) 3 Poles in Series, 70 °C 22 A
	(220 V) 2 Poles in Series, 40 °C 4 A
	(220 V) 2 Poles in Series, 60 °C 4 A
	(220 V) 2 Poles in Series, 70 °C 4 A
	(220 V) 3 Poles in Series, 40 °C 9 A
	(220 V) 3 Poles in Series, 60 °C 9 A
	(220 V) 3 Poles in Series, 70 °C 9 A
	(72 V) 1-Pole, 40 °C 9 A
	(72 V) 1-Pole, 60 °C 9 A
	(72 V) 1-Pole, 70 °C 9 A
	(72 V) 2 Poles in Series, 40 °C 25 A
	(72 V) 2 Poles in Series, 60 °C 25 A
	(72 V) 2 Poles in Series, 70 °C 22 A
	(72 V) 3 Poles in Series, 40 °C 25 A
	(72 V) 3 Poles in Series, 60 °C 25 A
	(72 V) 3 Poles in Series, 70 °C 22 A
Corriente nominal de funcionamiento DC-13 (I_e)	(24 V) 6 A / 144 W
	(48 V) 2.8 A / 134 W
	(72 V) 1 A / 72 W
	(110 V) 0.55 A / 60 W
	(125 V) 0.55 A / 69 W
	(220 V) 0.27 A / 60 W
	(250 V) 0.27 A / 68 W
	(400 V) 0.15 A / 60 W
	(500 V) 0.13 A / 65 W
	(600 V) 0.1 A / 60 W
Tensión nominal de aislamiento (U_i)	acc. to IEC 60947-4-1 690 V
	acc. to IEC 60947-5-1 690 V
	acc. to UL/CSA 600 V
Tensión nominal soportada por impulsos (U_imp)	6 kV
Frecuencia máxima de conmutación mecánica	3600 cycles per hour
Tensión nominal del circuito de control (U_c)	50 Hz 230 ... 240 V
	60 Hz 240 ... 260 V
Consumo de la bobina	Average Holding Value 50 / 60 Hz 8 V·A
	Average Pull-in Value 50 Hz 70 V·A
	Average Pull-in Value 60 Hz 66 V·A
Tiempo de funcionamiento	Between Coil De-energization and NC Contact Closing 9 ... 20 ms
	Between Coil De-energization and NO Contact Opening 4 ... 18 ms
	Between Coil Energization and NC Contact Opening 7 ... 21 ms
	Between Coil Energization and NO Contact Closing 10 ... 26 ms
Montaje en contactores	TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
	TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Montaje mediante tornillos (no suministrados)	2 x M4 screws placed diagonally
Capacidad de conexión del circuito principal	Flexible with Ferrule 1/2x 0.75 ... 6 mm²
	Flexible with Insulated Ferrule 1x 0.75 ... 4 mm²
	Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm²
	Rigid Solid 1/2x 1 ... 4 mm²
	Rigid Stranded 1/2x 1 ... 6 mm²
Capacidad de conexión del circuito auxiliar	Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
	Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
	Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
	Rigid Solid 1/2x 1 ... 2.5 mm²
	Rigid Stranded 1/2x 1 ... 2.5 mm²
Conexión del circuito de control de capacidad	Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
	Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
	Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
	Rigid Solid 1/2x 1 ... 2.5 mm²
	Rigid Stranded 1/2x 1 ... 2.5 mm²
Longitud de pelado del cable	Auxiliary Circuit 10 mm
	Control Circuit 10 mm
	Main Circuit 10 mm
Grado de protección	acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Tipo de terminal	Screw Terminals
Technical UL/CSA
Tamaño NEMA	00
Corriente continua nominal NEMA	9 A
Potencia nominal NEMA	(115 V AC) Single Phase 1/3 Hp
	(200 V AC) Three Phase 1-1/2 Hp
	(230 V AC) Single Phase 1 Hp
	(230 V AC) Three Phase 1-1/2 Hp
	(460 V AC) Three Phase 2 Hp
	(575 V AC) Three Phase 2 Hp
Tensión máxima de funcionamiento UL/CSA	Main Circuit 600 V
Clasificación de uso general UL/CSA	(600 V AC) 25 A
Potencia nominal UL/CSA	(120 V AC) Single Phase 3/4 hp
	(200 ... 208 V AC) Three Phase 2 hp
	(220 ... 240 V AC) Three Phase 2 hp
	(240 V AC) Single Phase 1-1/2 hp
	(440 ... 480 V AC) Three Phase 5 hp
	(550 ... 600 V AC) Three Phase 7-1/2 hp
Capacidad de conexión del circuito principal UL/CSA	Rigid Solid 1/2x 16-10 AWG
	Rigid Stranded 1/2x 16-10 AWG
Capacidad de conexión Circuito auxiliar UL/CSA	Rigid Solid 1/2x 18-14 AWG
	Rigid Stranded 1/2x 18-14 AWG
Circuito de control de la capacidad de conexión UL/CSA	Rigid Solid 1/2x 18-14 AWG
	Rigid Stranded 1/2x 18-14 AWG
Par de apriete UL/CSA	Auxiliary Circuit 11 in·lb
	Control Circuit 11 in·lb
	Main Circuit 13 in·lb
Ambiente
Temperatura ambiente	Close to Contactor Fitted with Thermal O/L Relay -25 ... 60 °C
	Close to Contactor without Thermal O/L Relay -40 ... 70 °C
	Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 60 °C
	Close to Contactor without Thermal O/L Relay (Uc) -40 ... 70 °C
	Close to Contactor for Storage -60 ... +80 °C
Resistencia climática	Category B according to IEC 60947-1 Annex Q
Altitud máxima de funcionamiento permisible	Without Derating 3000 m
Resistencia a los golpes según IEC 60068-2-27	Closed, Shock Direction: B1 25 g
	Open, Shock Direction: B1 5 g
	Shock Direction: A 30 g
	Shock Direction: B2 15 g
	Shock Direction: C1 25 g
	Shock Direction: C2 25 g
Resistencia a las vibraciones según IEC 60068-2-6	4g Closed Position & 2g Open position 5 ... 300 Hz
Material Compliance
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Ley de Control de Sustancias Tóxicas - TSCA	2CMT2023-006525
WEEE B2C / B2B	Business To Business
Categoría RAEE	5. Small Equipment (No External Dimension More Than 50 cm)
Certificados y Declaraciones (Número de Documento)
A2L Certificate – UL	9AKK108469A4886;9AKK108469A4887
Certificado BV	BV_2634H24898C0
Certificado CB	SE-113571
Certificado CCS	GZ23PTB00147
Certificado CQC	CQC2010010304445624
Declaración de conformidad - CCC	2020980304001253
Declaración de conformidad - CE	1SBD250024U1000
Declaración de conformidad - UKCA	1SBD250045U1000
Certificado RINA	RINA_ELE334122XG
Certificado UL	UL-CA-2337656-0_E312527-20231026
Información de Embalaje
Embalaje Nivel 1 Unidades	box 1 piece
Embalaje Nivel 1 Ancho	87 mm
Embalaje Nivel 1 Largo	79 mm
Embalaje Nivel 1 Alto	47 mm
Embalaje Nivel 1 Peso	0.324 kg
Embalaje Nivel 1 EAN	3471523013902
Paquete Nivel 3 Unidades	1296 piece
Clasificaciones
Código de clasificación de objetos	Q
ETIM 6	EC000066 - Power contactor, AC switching
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
Clase electrónica	V11.0 : 27371003
UNSPSC	39121529
Código de categoría granular de IDEA (IGCC)	4755 >> Contactors

ETIM for 1SBL131001R8801 Interruptores de baja tensión (EC000066)
Característica	Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)	230 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)	240 V
Tipo de tensión de accionamiento (EF008242)	CA
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393)	25 A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392)	9 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364)	4 kW
Potencia asignada de empleo NEMA (EF011960)	1.4914 kW
Apto para instalación en serie (EF001126)	No
Número de contactos auxiliares normalmente abiertos (EF001376)	0
Número de contactos auxiliares normalmente cerrados (EF001377)	1
Tipo de conexión del circuito de corriente principal (EF006819)	Conexión roscada
Número de contactos normalmente cerrados como contactos principales (EF001375)	0
Número de contactos normalmente abiertos como contactos principales (EF001374)	3

Datasheet - PDF

▲

Título:	Tamaño:	Tipo:
PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf	31 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario

Añadir comentario

ocultar

Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto? Sí No

	Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.

5 / 5 merci beaucoup

— sotitradim 29/11/2025
Valoración del cliente:

Producto: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 04/10/2025
Valoración del cliente:

Producto: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 18/09/2025
Valoración del cliente:

Producto: 31295 WÖHNER Portafusible Class CC 1p, 3
5 / 5 Usefull product

— B rahul 18/09/2025
Valoración del cliente:

Producto: 2CSF202004R1250 ABB Int.dif.FH202AC-25/0,03 2
