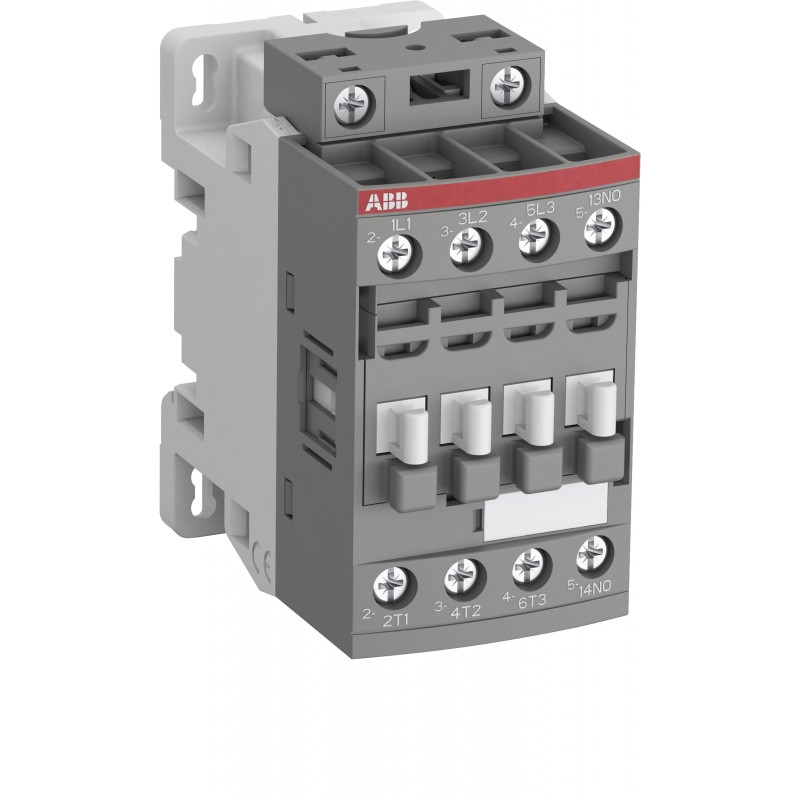

ABB 1SBL131001R8010 1SBL131001R8010 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SBL131001R8010 ABB AFC09-30-10-80 Contactor

Referencia: 1SBL131001R8010

Fabricante: ABB

Descripción:

AFC09-30-10-80 Contactor

AFC09-30-10-80 220-230V50Hz 230-240V60Hz Contactor

Categorías:

Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA
ABB > Contactores y relés térmicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Más Información
Opiniones

Garantía, reparación y devolución.

Precio unitario: 30,19 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Descuentos adicionales para clientes registrados.Regístrese y los precios se actualizarán automáticamente.

Calcule su precio por cantidad

Cantidad	Precio

Plazo estándar: 25 días.

Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.
Cualquier modificación en los plazos de entrega una vez tramitado el pedido le sería notificada.
A este plazo habría que añadirle el plazo de tránsito desde nuestro centro logístico hasta su empresa.

MÁS INFORMACIÓN

Clasificación
Cantidad mínima de pedido	1 pieza
Código arancelario	85364900
Descargas Populares
Ficha técnica, información técnica	1SBC100219C0201
Instrucciones y manuales	1SBC101027M6801
Instrucciones y manuales (parte 2)	1SAC200017M0002
Dibujo dimensional CAD	2CDC001079B0201
Dimensiones
Ancho del product	45 mm
Largo del product	77 mm
Alto del producto	86 mm
Peso del product	0.298 kg
Técnica
Número de contactos principales NO	3
Número de contactos principales NC	0
Número de contactos auxiliares NO	1
Número de contactos auxiliares NC	0
Número de polos	3P
Normas	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, UL 60335-2-40 LZGH2 A2L
Tensión nominal de operación	Auxiliary Circuit 690 V
	Main Circuit 690 V
Frecuencia nominal (f)	Auxiliary Circuit 50 / 60 Hz
	Control Circuit 50 / 60 Hz
	Main Circuit 50 / 60 Hz
Corriente térmica convencional de aire libre (I_th)	según IEC 60947-4-1, contactores abiertos θ = 40 °C 35 A
	según IEC 60947-5-1, Θ = 40 °C 16 A
Corriente nominal de funcionamiento AC-1 (I_e)	(690 V) 40 °C 25 A
	(690 V) 60 °C 25 A
	(690 V) 70 °C 22 A
Corriente nominal de funcionamiento AC-3 (I_e)	(415 V) 60 °C 9 A
	(440 V) 60 °C 9 A
	(500 V) 60 °C 9.5 A
	(690 V) 60 °C 7 A
	(380 / 400 V) 60 °C 9 A
	(220 / 230 / 240 V) 60 °C 9 A
Corriente nominal de funcionamiento AC-3e (I_e)	(415 V) 60 °C 9 A
	(440 V) 60 °C 9 A
	(500 V) 60 °C 9.5 A
	(690 V) 60 °C 7 A
	(380 / 400 V) 60 °C 9 A
	(220 / 230 / 240 V) 60 °C 9 A
Corriente nominal de funcionamiento AC-15 (I_e)	(500 V) 2 A
	(690 V) 2 A
	(24 / 127 V) 6 A
	(220 / 240 V) 4 A
	(400 / 440 V) 3 A
Corriente nominal de funcionamiento DC-1 (I_e)	(110 V) 1 polo, 40 °C 10 A
	(110 V) 1 polo, 60 °C 10 A
	(110 V) 1 polo, 70 °C 10 A
	(110 V) 2 polos en serie, 40 °C 25 A
	(110 V) 2 polos en serie, 60 °C 25 A
	(110 V) 2 polos en serie, 70 °C 22 A
	(110 V) 3 polos en serie, 40 °C 25 A
	(110 V) 3 polos en serie, 60 °C 25 A
	(110 V) 3 polos en serie, 70 °C 22 A
	(220 V) 2 polos en serie, 40 °C 10 A
	(220 V) 2 polos en serie, 60 °C 10 A
	(220 V) 2 polos en serie, 70 °C 10 A
	(220 V) 3 polos en serie, 40 °C 25 A
	(220 V) 3 polos en serie, 60 °C 25 A
	(220 V) 3 polos en serie, 70 °C 22 A
	(72 V) 1 polo, 40 °C 25 A
	(72 V) 1 polo, 60 °C 25 A
	(72 V) 1 polo, 70 °C 22 A
	(72 V) 2 polos en serie, 40 °C 25 A
	(72 V) 2 polos en serie, 60 °C 25 A
	(72 V) 2 polos en serie, 70 °C 22 A
	(72 V) 3 polos en serie, 40 °C 25 A
	(72 V) 3 polos en serie, 60 °C 25 A
	(72 V) 3 polos en serie, 70 °C 22 A
Corriente nominal de funcionamiento DC-3 (I_e)	(110 V) 1 polo, 40 °C 6 A
	(110 V) 1 polo, 60 °C 6 A
	(110 V) 1 polo, 70 °C 6 A
	(110 V) 2 polos en serie, 40 °C 25 A
	(110 V) 2 polos en serie, 60 °C 25 A
	(110 V) 2 polos en serie, 70 °C 22 A
	(110 V) 3 polos en serie, 40 °C 25 A
	(110 V) 3 polos en serie, 60 °C 25 A
	(110 V) 3 polos en serie, 70 °C 22 A
	(220 V) 2 polos en serie, 40 °C 6 A
	(220 V) 2 polos en serie, 60 °C 6 A
	(220 V) 2 polos en serie, 70 °C 6 A
	(220 V) 3 polos en serie, 40 °C 25 A
	(220 V) 3 polos en serie, 60 °C 25 A
	(220 V) 3 polos en serie, 70 °C 22 A
	(72 V) 1 polo, 40 °C 25 A
	(72 V) 1 polo, 60 °C 25 A
	(72 V) 1 polo, 70 °C 22 A
	(72 V) 2 polos en serie, 40 °C 25 A
	(72 V) 2 polos en serie, 60 °C 25 A
	(72 V) 2 polos en serie, 70 °C 22 A
	(72 V) 3 polos en serie, 40 °C 25 A
	(72 V) 3 polos en serie, 60 °C 25 A
	(72 V) 3 polos en serie, 70 °C 22 A
Corriente nominal de funcionamiento DC-5 (I_e)	(110 V) 1 polo, 40 °C 4 A
	(110 V) 1 polo, 60 °C 4 A
	(110 V) 1 polo, 70 °C 4 A
	(110 V) 2 polos en serie, 40 °C 10 A
	(110 V) 2 polos en serie, 60 °C 10 A
	(110 V) 2 polos en serie, 70 °C 10 A
	(110 V) 3 polos en serie, 40 °C 25 A
	(110 V) 3 polos en serie, 60 °C 25 A
	(110 V) 3 polos en serie, 70 °C 22 A
	(220 V) 2 polos en serie, 40 °C 4 A
	(220 V) 2 polos en serie, 60 °C 4 A
	(220 V) 2 polos en serie, 70 °C 4 A
	(220 V) 3 polos en serie, 40 °C 9 A
	(220 V) 3 polos en serie, 60 °C 9 A
	(220 V) 3 polos en serie, 70 °C 9 A
	(72 V) 1 polo, 40 °C 9 A
	(72 V) 1 polo, 60 °C 9 A
	(72 V) 1 polo, 70 °C 9 A
	(72 V) 2 polos en serie, 40 °C 25 A
	(72 V) 2 polos en serie, 60 °C 25 A
	(72 V) 2 polos en serie, 70 °C 22 A
	(72 V) 3 polos en serie, 40 °C 25 A
	(72 V) 3 polos en serie, 60 °C 25 A
	(72 V) 3 polos en serie, 70 °C 22 A
Corriente nominal de funcionamiento DC-13 (I_e)	(24 V) 6 A / 144 W
	(48 V) 2.8 A / 134 W
	(72 V) 1 A / 72 W
	(110 V) 0.55 A / 60 W
	(125 V) 0.55 A / 69 W
	(220 V) 0.27 A / 60 W
	(250 V) 0.27 A / 68 W
	(400 V) 0.15 A / 60 W
	(500 V) 0.13 A / 65 W
	(600 V) 0.1 A / 60 W
Potencia operativa nominal AC-3 (P_e)	(415 V) 4 kW
	(440 V) 4 kW
	(500 V) 5.5 kW
	(690 V) 5.5 kW
	(380 / 400 V) 4 kW
	(220 / 230 / 240 V) 2.2 kW
Potencia operativa nominal AC-3e (P_e)	(415 V) 4 kW
	(440 V) 4 kW
	(500 V) 5.5 kW
	(690 V) 5.5 kW
	(380 / 400 V) 4 kW
	(220 / 230 / 240 V) 2.2 kW
Potencia operativa nominal AC-6b (P_e)	(400 / 415 V) 40 °C, 50 / 60 Hz 8.5 kvar
	(400 / 415 V) 70 °C, 50 / 60 Hz 7 kvar
	(400 / 415 V) 55 °C, 50 / 60 Hz 8.5 kvar
	(440 V) 40 °C, 50 / 60 Hz 9 kvar
	(440 V) 55 °C, 50 / 60 Hz 9 kvar
	(440 V) 70 °C, 50 / 60 Hz 7.7 kvar
	(500 / 550 V), 40 °C, 50 / 60 Hz 10.5 kvar
	(500 / 550 V) 55 °C, 50 / 60 Hz 10.5 kvar
	(500 / 550 V) 70 °C, 50 / 60 Hz 9 kvar
	(690 V) 40 °C, 50 / 60 Hz 14.5 kvar
	(690 V) 55 °C, 50 / 60 Hz 14.5 kvar
	(690 V) 70 °C, 50 / 60 Hz 12 kvar
Corriente nominal de corta duración Tensión baja (I_cw)	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 150 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 35 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 60 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 300 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 80 A
	durante 0,1 s 140 A
	durante 1 s 100 A
Capacidad de rotura máxima	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 250 A
	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 106 A
Tensión nominal de aislamiento (U_i)	según IEC 60947-4-1 690 V
	según IEC 60947-5-1 690 V
	según UL/CSA 600 V
Tensión nominal soportada por impulsos (U_imp)	6 kV
Frecuencia máxima de conmutación eléctrica	(AC-1) 600 cycles per hour
	(AC-15) 1200 cycles per hour
	(AC-2 / AC-4) 300 cycles per hour
	(AC-3) 1200 cycles per hour
	(DC-13) 900 cycles per hour
Frecuencia máxima de conmutación mecánica	3600 cycles per hour
Tensión nominal del circuito de control (U_c)	50 Hz 220 ... 230 V
	60 Hz 230 ... 240 V
Consumo de la bobina	Valor medio de tenencia 50 / 60 Hz 8 V·A
	Valor medio de intracción 50 Hz 70 V·A
	Valor medio de extracción 60 Hz 66 V·A
Pérdida de potencia	a 6 A por poste 0.1 W
	en condiciones nominales de operación AC-1 por polo 0.8 W
	en condiciones nominales de operación AC-3 por polo 0.1 W
Tiempo de funcionamiento	Entre la desenergización de la bobina y el cierre del contacto NC 9 ... 20 ms
	Entre la desenergización de la bobina y la abertura sin contacto 4 ... 18 ms
	Entre la energización de la bobina y la apertura del contacto NC 7 ... 21 ms
	Entre la energización de la bobina y el cierre sin contacto 10 ... 26 ms
Montaje en contactores	TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
	TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
Montaje mediante tornillos (no suministrados)	2 x M4 Screws Placed Diagonally
Capacidad de conexión del circuito principal	Flexible con férula 1/2x 0.75 ... 6 mm²
	Flexible con férula aislada 1x 0.75 ... 4 mm²
	Flexible con férula aislada 2x 0.75 ... 2.5 mm²
	Sólido rígido 1/2x 1 ... 4 mm²
	Trenzado rígido 1/2x 1 ... 6 mm²
Capacidad de conexión del circuito auxiliar	Flexible con férula 1/2x 0.75 ... 2.5 mm²
	Flexible con férula aislada 1x 0.75 ... 2.5 mm²
	Flexible con férula aislada 2x 0.75 ... 1.5 mm²
	Sólido rígido 1/2x 1 ... 2.5 mm²
	Trenzado rígido 1/2x 1 ... 2.5 mm²
Conexión del circuito de control de capacidad	Flexible con férula 1/2x 0.75 ... 2.5 mm²
	Flexible con férula aislada 1x 0.75 ... 2.5 mm²
	Flexible con férula aislada 2x 0.75 ... 1.5 mm²
	Sólido rígido 1/2x 1 ... 2.5 mm²
	Trenzado rígido 1/2x 1 ... 2.5 mm²
Longitud de pelado del cable	Circuito auxiliar 10 mm
	Circuito de control 10 mm
	Circuito Principal 10 mm
Grado de protección	acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Destornillador recomendado	Pozidriv PZ
Par de apriete	Auxiliary Circuit 1.2 N·m
	Control Circuit 1.2 N·m
	Main Circuit 1.5 N·m
Tipo de terminal	Terminales de tornillo
Nombre del producto	Block Contactor
Técnica UL/CSA
Tamaño NEMA	00
Corriente continua nominal NEMA	9 A
Potencia nominal NEMA	(115 V AC) Single Phase 1/3 Hp
	(200 V AC) Three Phase 1-1/2 Hp
	(230 V AC) Single Phase 1 Hp
	(230 V AC) Three Phase 1-1/2 Hp
	(460 V AC) Three Phase 2 Hp
	(575 V AC) Three Phase 2 Hp
Tensión máxima de funcionamiento UL/CSA	Main Circuit 600 V
Clasificación de uso general UL/CSA	(600 V AC) 25 A
Potencia nominal UL/CSA	(120 V AC) Single Phase 3/4 hp
	(200 ... 208 V AC) Three Phase 2 hp
	(220 ... 240 V AC) Three Phase 2 hp
	(240 V AC) Single Phase 1-1/2 hp
	(440 ... 480 V AC) Three Phase 5 hp
	(550 ... 600 V AC) Three Phase 7-1/2 hp
Capacidad de conexión del circuito principal UL/CSA	Sólido rígido 1/2x 16-10 AWG
	Trenzado rígido 1/2x 16-10 AWG
Capacidad de conexión Circuito auxiliar UL/CSA	Sólido rígido 1/2x 18-14 AWG
	Trenzado rígido 1/2x 18-14 AWG
Circuito de control de la capacidad de conexión UL/CSA	Sólido rígido 1/2x 18-14 AWG
	Trenzado rígido 1/2x 18-14 AWG
Par de apriete UL/CSA	Auxiliary Circuit 11 in·lb
	Control Circuit 11 in·lb
	Main Circuit 13 in·lb
Amperios a plena carga Uso del motor	(120 V AC) Single Phase 13.8 A
	(200 ... 208 V AC) Three Phase 7.8 A
	(220 ... 240 V AC) Three Phase 6.8 A
	(240 V AC) Single Phase 10 A
	(440 ... 480 V AC) Three Phase 7.6 A
	(550 ... 600 V AC) Three Phase 9 A
Ambiente
Temperatura ambiente	Close to Contactor Fitted with Thermal O/L Relay -25 ... 60 °C
	Close to Contactor without Thermal O/L Relay -40 ... 70 °C
	Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 60 °C
	Close to Contactor without Thermal O/L Relay (Uc) -40 ... 70 °C
	Close to Contactor for Storage -60 ... +80 °C
Resistencia climática	Category B according to IEC 60947-1 Annex Q
Altitud máxima de funcionamiento permisible	Sin reducción de potencia 3000 m
Resistencia a los golpes según IEC 60068-2-27	Cerrado, dirección del amortiguador: B1 25 g
	Abierto, dirección del amortiguador: B1 5 g
	Dirección del choque: A 30 g
	Dirección del amortiguador: B2 15 g
	Dirección del amortiguador: C1 25 g
	Dirección del amortiguador: C2 25 g
Resistencia a las vibraciones según IEC 60068-2-6	Posición cerrada de 4 g y posición abierta de 2 g 5 ... 300 Hz
Grado de contaminación	3
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Estado de RoHS	Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA	2CMT2023-006525
WEEE B2C / B2B	De empresa a empresa
Categoría RAEE	5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Certificados y Declaraciones (Número de Documento)
A2L Certificate – UL	9AKK108469A4886
	9AKK108469A4887
Certificado BV	BV_2634H24898C1
Certificado CB	9AKK108471A9033
Certificado CCS	GZ23PTB00147
Certificado CQC	CQC2010010304445624
Declaración de conformidad - CCC	2020980304001253
Declaración de conformidad - CE	1SBD250024U1000
Declaración de conformidad - UKCA	1SBD250045U1000
Certificado DNV	9AKK108470A6934
Certificado KC	9AKK108471A9568
Certificado RINA	9AKK108470A5006
Certificado UL	E312527-20231026
Información de Embalaje
Embalaje Nivel 1 Unidades	caja 1 pieza
Embalaje Nivel 1 Ancho	87 mm
Embalaje Nivel 1 Largo	79 mm
Embalaje Nivel 1 Alto	47 mm
Embalaje Nivel 1 Peso	0.322 kg
Embalaje Nivel 1 EAN	3471523013834
Clasificaciones y estándares externos
Código de clasificación de objetos	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
Clase electrónica	V11.0 : 27371003
UNSPSC	39121529
Código de categoría granular de IDEA (IGCC)	4755 >> Contactors

DATASHEET - PDF

Título

Tamaño

Tipo

PDF CATÁLOGO PROTECCIÓN DE MOTORES ES

31 Mbytes

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, le agradecemos ese minuto que invierte en dejarnos su opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerle un servicio de todavía mayor calidad.

5/5 .

— CHE 6/5/26, 10:33

Valoración del cliente:

Producto:MTZ18-4VM DANFOSS REFRIGERATION Compreso...

5/5 merci beaucoup

— sotitradim 29/11/25, 11:12

Valoración del cliente:

Producto:SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON...

4/5 a,azing to use it

— B rahul 4/10/25, 8:05

Valoración del cliente:

Producto:661601 LEGRAND URA21LED 70LM 1H IP42 NP
