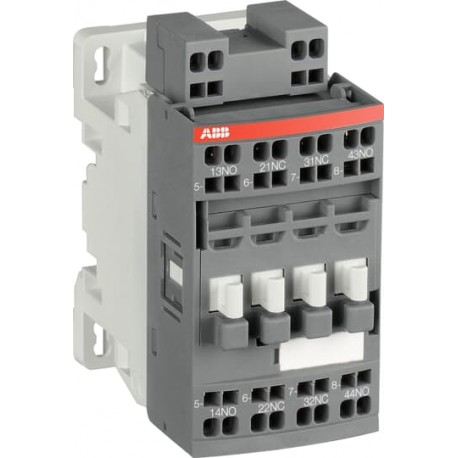

1SBH136059R2122 ABB NFZB22ES-21 24-60V DC Contactor Rele Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SBH136059R2122 ABB NFZB22ES-21 24-60V DC Contactor Rele

1SBH136059R2122

ABB

NFZB22ES-21 24-60V DC Contactor Rele

NFZB22ES-21 24-60V50/60HZ 20-60VDC Relé de contactor

Más detalles


Contactores y relés térmicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


  • Tipo de producto extendido:
    NFZB22ES-21
  • ID de producto:
    1SBH136059R2122
  • Ean:
    3471523108714
  • Descripción del catálogo:
    NFZB22ES-21 24-60V50/60HZ 20-60VDC Relé de contactor
  • Descripción larga:
    NFZB.. Los contactores S de 3 polos cumplen con los últimos estándares de material rodante ferroviario y permiten la instalación en cabinas de pasajeros o conductores para trenes que operan con frecuencia túneles o subterráneos. Se utilizan principalmente para controlar motores trifásicos y circuitos de potencia de hasta 690 V CA y 220 V CC. Mejore la compacidad de las instalaciones gracias a la dimensión reducida y al montaje en paralelo que requiere menos del 15% de ancho (sin espaciado) desde -40 °C hasta +70 °C Cumple con todos los estándares principales de material rodante: IEC 60947-4-1, IEC 60947-5-1, IEC 60077-1/-2 y las partes aplicables de las normas EN 50155, los golpes y las vibraciones resisten de acuerdo con IEC 61373 cat. 1, clase B. Alcanzar los niveles más altos en comportamiento al fuego y al humo con el cumplimiento de la norma europea EN 45545-2 (niveles de peligro HL2) en montaje en grupo. Reduzca la energía del tren con dispositivos más ligeros y que requieran un 68% menos de consumo de energía de la bobina en funcionamiento. Interfaz de bobina electrónica que maneja voltaje de fluctuación de voltaje de CC grande, incluidos varios voltajes de control de CC Uc utilizados para el suministro de la batería y acepta suministros de control sinusoïdal AC 50/60 Hz incluidos dentro de Ucmin.... Rango de voltaje Ucmax. No se debe exceder el voltaje de control máximo permitido de CA 50/60 Hz (ver datos técnicos). Amplia gama de bloques de contacto auxiliares para montaje frontal y lateral.

ordenamiento

  • Cantidad mínima de pedido:
    1 pieza
  • Número de arancel aduanero:
    85364900

Descargas populares

Dimensiones

  • Ancho neto del producto:
    45milímetro
  • Profundidad / Longitud de la red del producto:
    77milímetro
  • Altura neta del producto:
    91.5milímetro
  • Peso neto del producto:
    0.31kg

técnico

  • Número de contactos auxiliares NO:
    2
  • Número de contactos auxiliares NC:
    2
  • normas:
    IEC/EN 60947-1, IEC/EN 60947-5-1, UL 60947-5-1, CSA C22.2 No. 60947-5-1, IEC 60077-1 (partes aplicables), IEC 60077-2 (partes aplicables), EN 50155 (piezas aplicables), TR CU 001/2011, IEC 61373, Para obtener confirmación de conformidad de las piezas aplicables en función de su aplicación y combinación, consulte a sus representantes de ventas de ABB.
  • Tensión operativa nominal:
    Circuito auxiliar 690 V
  • Frecuencia nominal (f):
    Circuito Auxiliar 50 / 60 Hz
    Circuito principal 50 / 60 Hz
  • Corriente térmica convencional de aire libre (Iésimo):
    acc. a IEC 60947-5-1, q = 40 °C 16 A
  • Corriente operativa nominal AC-15 (IE):
    (500 V) 2 A
    (690 V) 2 A
    (24 / 127 V) 6 A
    (220 / 240 V) 4 A
    (400 / 440 V) 3 A
  • Temperatura nominal de baja resistencia a corto plazo de baja tensión (ICw):
    para 0.1 s 140 A
    para 1 s 100 A
  • Frecuencia máxima de conmutación eléctrica:
    (AC-15) 1200 ciclos por hora
    (DC-13) 900 ciclos por hora
  • Corriente operativa nominal DC-13 (IE):
    (24 V) 6 A / 144 W
    (48 V) 2,8 A / 134 W
    (72 V) 1 A / 72 W
    (110 V) 0,55 A / 60 W
    (125 V) 0,55 A / 69 W
    (220 V) 0,27 A / 60 W
    (250 V) 0,27 A / 68 W
    (400 V) 0,15 A / 60 W
    (500 V) 0,13 A / 65 W
    (600 V) 0,1 A / 60 W
  • Tensión de aislamiento nominal (UYo):
    acc. a IEC 60947-5-1 y VDE 0110 (Gr.C) 690 V
    acc. a UL/CSA 600 V
  • Tensión de soporte de impulso nominal (Uduende):
    6 kilociclos
  • Frecuencia máxima de conmutación mecánica:
    6000 ciclos por hora
  • Tensión de circuito de control nominal (UC):
    50 Hz 24 ... 60 V
    60 Hz 24 ... 60 V
    Operación DC 20 ... 60 V
  • Tiempo de funcionamiento:
    Entre bobina desenergización y NC Contacto Cierre 13 ... 98 metros
    Entre bobina desenergización y NO Contacto Apertura 11 ... 95 metros
    Entre la energización de la bobina y la apertura de contacto NC 38 ... 90 metros
    Entre la energización de la bobina y el cierre SIN contacto 40 ... 95 metros
  • Montaje en riel DIN:
    TH35-15 (35 x 15 mm Riel de montaje) según IEC 60715
    TH35-7.5 (35 x 7,5 mm Riel de montaje) según IEC 60715
  • Montaje por tornillos (no suministrado):
    2 x tornillos M4 colocados diagonalmente
  • Grado de Protección:
    según IEC 60529, IEC 60947-1, EN 60529 Terminales auxiliares IP20
    acc. a IEC 60529, IEC 60947-1, EN 60529 Terminales de Bobina IP20
  • Tipo de terminal:
    Terminales de resorte

medioambiental

  • Temperatura ambiente del aire:
    Cerca de Contactor para almacenamiento -60 ... +80 °C
    Cerca del contactor para la operación en aire libre -40 ... 70 °C
  • Soporte climático:
    Categoría B según IEC 60947-1 Anexo Q
  • Altitud máxima de funcionamiento permitida:
    Sin desvalorizar 3000 m
  • Estado rohs:
    Siguiendo la Directiva 2011/65/UE de la UE

Certificados y declaraciones (número de documento)

Información sobre contenedores

  • Unidades de nivel de paquete 1:
    caja 1 pieza
  • Ancho del nivel de paquete 1:
    93 milímetros
  • Nivel de paquete 1 Profundidad / Longitud:
    79 mm
  • Nivel de paquete 1 Altura:
    47 mm
  • Peso bruto de nivel 1 del paquete:
    0,31 kg
  • Paquete Nivel 1 EAN:
    3471523108714
  • Unidades de nivel de paquete 2:
    caja 27 piezas
  • Ancho del nivel de paquete 2:
    250 milímetros
  • Nivel de paquete 2 Profundidad / Longitud:
    300 mm
  • Nivel de paquete 2 Altura:
    315 milímetros
  • Peso bruto de nivel de paquete 2:
    16,74 kg
  • Unidades de nivel de paquete 3:
    1296 pieza

Clasificaciones

  • Código de clasificación de objetos:
    K
  • ETIM 4:
    EC000196 - Relevo contactor
  • ETIM 5:
    EC000196 - Relevo contactor
  • ETIM 6:
    EC000196 - Relevo contactor
  • ETIM 7:
    EC000196 - Relevo contactor
  • ETIM 8:
    EC000196 - Relevo contactor
  • Clase electrónica:
    V11.0 : 27371003
  • UNSPSC:
    39121500

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf 31 Mbytes
