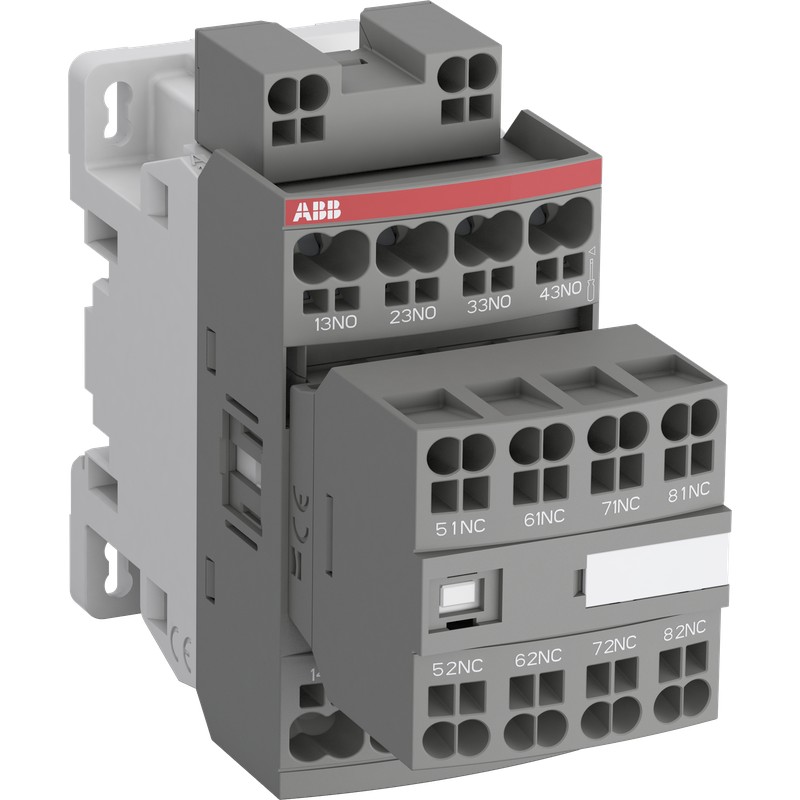

1SBH131005R8480 ABB NFC80EK-84 Contactor
1SBH131005R8480
ABB
NFC80EK-84 Contactor
NFC80EK-84 110V50Hz 110-120V60Hz Contactor Relay
Componentes industriales de baja tensión > Contactor, relé
Contactores y relés térmicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100219C0201 |
| Instrucciones y manuales | 1SBC101061M6801 |
| Instrucciones y manuales (parte 2) | 1SAC200017M0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 45 mm |
| Largo del product | 110.5 mm |
| Alto del producto | 92.3 mm |
| Peso del product | 0.365 kg |
| Técnica | |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 8 |
| Número de contactos auxiliares NC | 0 |
| Número de polos | 8P |
| Normas | IEC/EN 60947-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-5-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-5-1-14 |
| Tensión nominal de operación | Auxiliary Circuit 690 V |
| Main Circuit 690 V | |
| Frecuencia nominal (f) | Auxiliary Circuit 50 / 60 Hz |
| Control Circuit 50 / 60 Hz | |
| Main Circuit 50 / 60 Hz | |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-5-1, Θ = 40 °C 16 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (500 V) 2 A |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (400 / 440 V) 3 A | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 6 A / 144 W |
| (48 V) 2.8 A / 134 W | |
| (72 V) 1 A / 72 W | |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.27 A / 60 W | |
| (250 V) 0.27 A / 68 W | |
| (400 V) 0.15 A / 60 W | |
| (500 V) 0.13 A / 65 W | |
| (600 V) 0.1 A / 60 W | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 0,1 s 140 A |
| durante 1 s 100 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-5-1 690 V |
| según UL/CSA 600 V | |
| Tensión nominal soportada por impulsos (Uimp) | 6 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-15) 1200 cycles per hour |
| (DC-13) 900 cycles per hour | |
| Frecuencia máxima de conmutación mecánica | 6000 cycles per hour |
| Tensión nominal del circuito de control (Uc) | 50 Hz 110 V |
| 60 Hz 110 ... 120 V | |
| Consumo de la bobina | 2.3 W |
| Pérdida de potencia | a 6 A por poste 0.1 W |
| Tiempo de funcionamiento | Entre la desenergización de la bobina y el cierre del contacto NC 9 ... 20 ms |
| Entre la desenergización de la bobina y la abertura sin contacto 4 ... 18 ms | |
| Entre la energización de la bobina y la apertura del contacto NC 7 ... 21 ms | |
| Entre la energización de la bobina y el cierre sin contacto 10 ... 26 ms | |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Montaje mediante tornillos (no suministrados) | 2 x M4 Screws Placed Diagonally |
| Capacidad de conexión del circuito auxiliar | Flexible con férula 1/2x 0.5 ... 2.5 mm² |
| Flexible con férula aislada 1/2x 0.5 ... 1.5 mm² | |
| Flexible 1/2x 0.5 ... 2.5 mm² | |
| Sólido rígido 1/2x 1 ... 2.5 mm² | |
| Conexión del circuito de control de capacidad | Flexible con férula 1/2x 0.5 ... 2.5 mm² |
| Flexible con férula aislada 1/2x 0.5 ... 1.5 mm² | |
| Flexible 1/2x 0.5 ... 2.5 mm² | |
| Sólido rígido 1/2x 1 ... 2.5 mm² | |
| Longitud de pelado del cable | Circuito auxiliar 10 mm |
| Circuito de control 10 mm | |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 | |
| Destornillador recomendado | Pozidriv PZ |
| Tipo de terminal | Terminales de resorte a presión |
| Nombre del producto | Block Contactor Relay |
| Técnica UL/CSA | |
| Capacidad de conexión Circuito auxiliar UL/CSA | Sólido rígido 1/2x 18-14 AWG |
| Trenzado rígido 1/2x 18-14 AWG | |
| Circuito de control de la capacidad de conexión UL/CSA | Sólido rígido 1/2x 18-14 AWG |
| Ambiente | |
| Temperatura ambiente | Close to Contactor for Storage -60 ... +80 °C |
| Near Contactor for Operation in Free Air -40 ... 70 °C | |
| Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +60 °C | |
| Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C | |
| Resistencia climática | Category B according to IEC 60947-1 Annex Q |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 3000 m |
| Resistencia a las vibraciones según IEC 60068-2-6 | Posición cerrada de 4 g y posición abierta de 2 g 5 ... 300 Hz |
| Grado de contaminación | 3 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ABS | ABS_20-2060694-PDA |
| Certificado BV | BV_2634H24899C1 |
| Certificado CB | CB_SE-116768 |
| Certificado CCC | CCC_2024010303656666 |
| Declaración de conformidad - CCC | 2020980303000175 |
| Declaración de conformidad - CE | 1SBD250026U1000 |
| Declaración de conformidad - UKCA | 1SBD250047U1000 |
| Certificado DNV | 9AKK108470A6933 |
| Certificado KC | 9AKK108471A9565 |
| Certificado RINA | 9AKK108470A5006 |
| Certificado RMRS | RMRS_1802702280 |
| Certificado UL | UL-US-2343472-0 |
| UL-CA-2337638-0 | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 93 mm |
| Embalaje Nivel 1 Largo | 111 mm |
| Embalaje Nivel 1 Alto | 45 mm |
| Embalaje Nivel 1 Peso | 0.365 kg |
| Embalaje Nivel 1 EAN | 3471523016026 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC000196 - Contactor relay |
| ETIM 8 | EC000196 - Contactor relay |
| ETIM 9 | EC000196 - Contactor relay |
| Clase electrónica | V11.0 : 27371001 |
| UNSPSC | 39121500 |
| Código de categoría granular de IDEA (IGCC) | 4755 >> Contactors |
| Característica | Valor |
|---|---|
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 110 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 110 V |
| Tipo de tensión de accionamiento (EF008242) | CA |
| Corriente de funcionamiento nominal Ie, 400 V (EF001378) | 3 A |
| Tipo de conexión del circuito auxiliar (EF006820) | Conexión de abrazadera con resorte |
| Método de montaje (EF000003) | Carril DIN/tornillo |
| Interfaz (EF000594) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 8 |
| Número de contactos auxiliares normalmente cerrados, conmutación retardada (EF007281) | 0 |
| Número de contactos auxiliares normalmente abiertos, extremo delantero (EF007282) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Con indicador LED (EF005950) | No |
| Funcionamiento manual (EF002978) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
