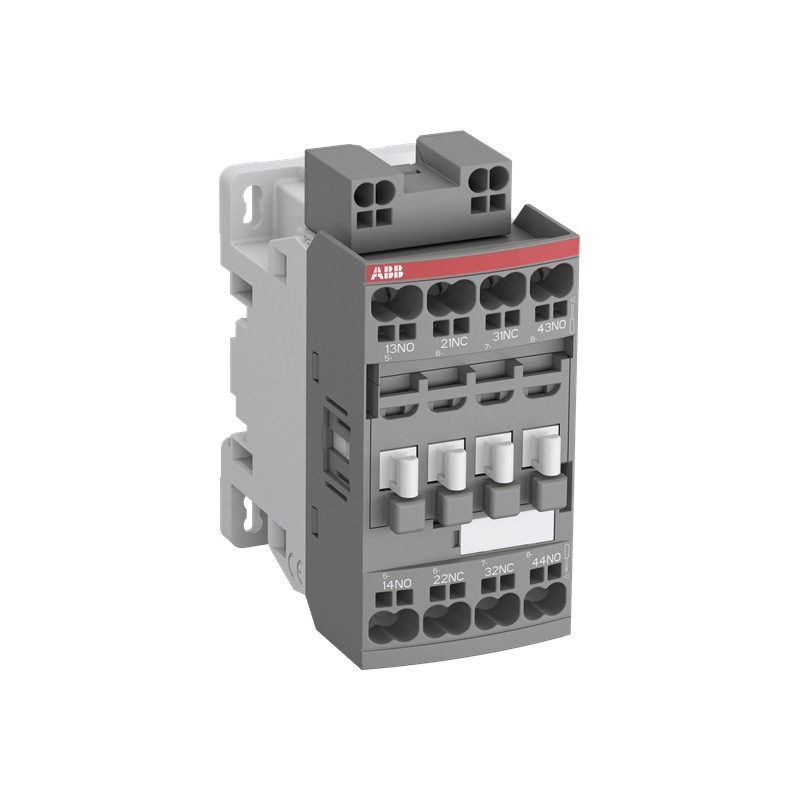

ABB 1SBH131005R8422 1SBH131005R8422 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

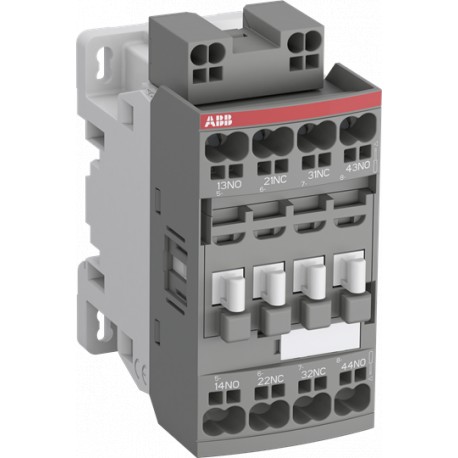

1SBH131005R8422 ABB NFC22EK-84 Contactor

Referencia: 1SBH131005R8422

Fabricante: ABB

Descripción:

NFC22EK-84 Contactor

NFC22EK-84 110V50Hz 110-120V60Hz Contactor Relay

Categorías:

Componentes industriales de baja tensión > Contactor, relé
ABB > Contactores y relés térmicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Más Información
ETIM
Opiniones

Garantía, reparación y devolución.

Precio unitario: 35,71 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Descuentos adicionales para clientes registrados.Regístrese y los precios se actualizarán automáticamente.

Calcule su precio por cantidad

Cantidad	Precio

Plazo estándar: 25 días.

Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.
Cualquier modificación en los plazos de entrega una vez tramitado el pedido le sería notificada.
A este plazo habría que añadirle el plazo de tránsito desde nuestro centro logístico hasta su empresa.

MÁS INFORMACIÓN

Clasificación
Cantidad mínima de pedido	1 piece
Código arancelario	85364900
Descargas Populares
Ficha técnica, información técnica	1SBC100219C0201
Instrucciones y manuales	1SBC101061M6801
Dibujo dimensional CAD	2CDC001079B0201
Dimensiones
Ancho del product	45 mm
Largo del product	77 mm
Alto del producto	92.3 mm
Peso del product	0.314 kg
Technical
Número de contactos principales NC	0
Número de contactos auxiliares NO	2
Número de contactos auxiliares NC	2
Normas	IEC/EN 60947-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-5-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-5-1-14
Tensión nominal de operación	Auxiliary Circuit 690 V
	Main Circuit 690 V
Frecuencia nominal (f)	Auxiliary Circuit 50 / 60 Hz
	Control Circuit 50 / 60 Hz
	Main Circuit 50 / 60 Hz
Corriente térmica convencional de aire libre (I_th)	acc. to IEC 60947-5-1, Θ = 40 °C 16 A
Corriente nominal de funcionamiento AC-15 (I_e)	(500 V) 2 A
	(690 V) 2 A
	(24 / 127 V) 6 A
	(220 / 240 V) 4 A
	(400 / 440 V) 3 A
Corriente nominal de corta duración Tensión baja (I_cw)	for 0.1 s 140 A
	for 1 s 100 A
Frecuencia máxima de conmutación eléctrica	(AC-15) 1200 cycles per hour
	(DC-13) 900 cycles per hour
Corriente nominal de funcionamiento DC-13 (I_e)	(24 V) 6 A / 144 W
	(48 V) 2.8 A / 134 W
	(72 V) 1 A / 72 W
	(110 V) 0.55 A / 60 W
	(125 V) 0.55 A / 69 W
	(220 V) 0.27 A / 60 W
	(250 V) 0.27 A / 68 W
	(400 V) 0.15 A / 60 W
	(500 V) 0.13 A / 65 W
	(600 V) 0.1 A / 60 W
Tensión nominal de aislamiento (U_i)	acc. to IEC 60947-5-1 690 V
	acc. to UL/CSA 600 V
Tensión nominal soportada por impulsos (U_imp)	6 kV
Frecuencia máxima de conmutación mecánica	6000 cycles per hour
Tensión nominal del circuito de control (U_c)	50 Hz 110 V
	60 Hz 110 ... 120 V
Consumo de la bobina	2.3 W
Tiempo de funcionamiento	Between Coil De-energization and NC Contact Closing 9 ... 20 ms
	Between Coil De-energization and NO Contact Opening 4 ... 18 ms
	Between Coil Energization and NC Contact Opening 7 ... 21 ms
	Between Coil Energization and NO Contact Closing 10 ... 26 ms
Montaje en contactores	TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
	TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Montaje mediante tornillos (no suministrados)	2 x M4 screws placed diagonally
Capacidad de conexión del circuito auxiliar	Flexible with Ferrule 1/2x 0.5 ... 2.5 mm²
	Flexible with Insulated Ferrule 1/2x 0.5 ... 1.5 mm²
	Flexible 1/2x 0.5 ... 2.5 mm²
	Rigid Solid 1/2x 1 ... 2.5 mm²
Conexión del circuito de control de capacidad	Flexible with Ferrule 1/2x 0.5 ... 2.5 mm²
	Flexible with Insulated Ferrule 1/2x 0.5 ... 1.5 mm²
	Flexible 1/2x 0.5 ... 2.5 mm²
	Rigid Solid 1/2x 1 ... 2.5 mm²
Longitud de pelado del cable	Auxiliary Circuit 10 mm
	Control Circuit 10 mm
Grado de protección	acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
Tipo de terminal	Push-in Spring Terminals
Technical UL/CSA
Capacidad de conexión Circuito auxiliar UL/CSA	Rigid Solid 1/2x 18-14 AWG
Circuito de control de la capacidad de conexión UL/CSA	Rigid Solid 1/2x 18-14 AWG
Ambiente
Temperatura ambiente	Close to Contactor for Storage -60 ... +80 °C
	Near Contactor for Operation in Free Air -40 ... 70 °C
	Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +60 °C
	Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C
Resistencia climática	Category B according to IEC 60947-1 Annex Q
Altitud máxima de funcionamiento permisible	Without Derating 3000 m
Resistencia a las vibraciones según IEC 60068-2-6	4g Closed Position & 2g Open position 5 ... 300 Hz
Material Compliance
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Ley de Control de Sustancias Tóxicas - TSCA	2CMT2023-006525
WEEE B2C / B2B	Business To Business
Categoría RAEE	5. Small Equipment (No External Dimension More Than 50 cm)
Certificados y Declaraciones (Número de Documento)
Certificado ABS	ABS_20-2060694-PDA
Certificado BV	BV_2634H24899C0
Certificado CB	CB_SE-93051M2
Certificado CCC	2020980303000185
Certificado CQC	CQC2019010303267993
Declaración de conformidad - CCC	2020980303000175
Declaración de conformidad - CE	1SBD250026U1000
Declaración de conformidad - UKCA	1SBD250047U1000
Certificado DNV	DNV_TAE00001BV-5
Certificado RINA	RINA_ELE240318XG
Certificado RMRS	RMRS_1802702280
Certificado UL	UL-US-2343472-0
	UL-CA-2337638-0
Información de Embalaje
Embalaje Nivel 1 Unidades	box 1 piece
Embalaje Nivel 1 Ancho	93 mm
Embalaje Nivel 1 Largo	86 mm
Embalaje Nivel 1 Alto	45 mm
Embalaje Nivel 1 Peso	0.314 kg
Embalaje Nivel 1 EAN	3471523015951
Paquete Nivel 3 Unidades	1080 piece
Clasificaciones
Código de clasificación de objetos	K
ETIM 7	EC000196 - Contactor relay
ETIM 8	EC000196 - Contactor relay
Clase electrónica	V11.0 : 27371001
UNSPSC	39121500
Código de categoría granular de IDEA (IGCC)	4755 >> Contactors

ETIM for 1SBH131005R8422 Interruptores de baja tensión (EC000196)

CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)

Valor110 V

CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)

Valor110 V

CaracterísticaTipo de tensión de accionamiento (EF008242)

ValorCA

CaracterísticaCorriente de funcionamiento nominal Ie, 400 V (EF001378)

Valor3 A

CaracterísticaTipo de conexión del circuito auxiliar (EF006820)

ValorConexión de abrazadera con resorte

CaracterísticaMétodo de montaje (EF000003)

ValorCarril DIN/tornillo

CaracterísticaInterfaz (EF000594)

ValorNo

CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)

Valor2

CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)

Valor2

CaracterísticaNúmero de contactos auxiliares normalmente cerrados, conmutación retardada (EF007281)

Valor0

CaracterísticaNúmero de contactos auxiliares normalmente abiertos, extremo delantero (EF007282)

Valor0

CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)

Valor0

CaracterísticaCon indicador LED (EF005950)

ValorNo

CaracterísticaFuncionamiento manual (EF002978)

ValorNo
