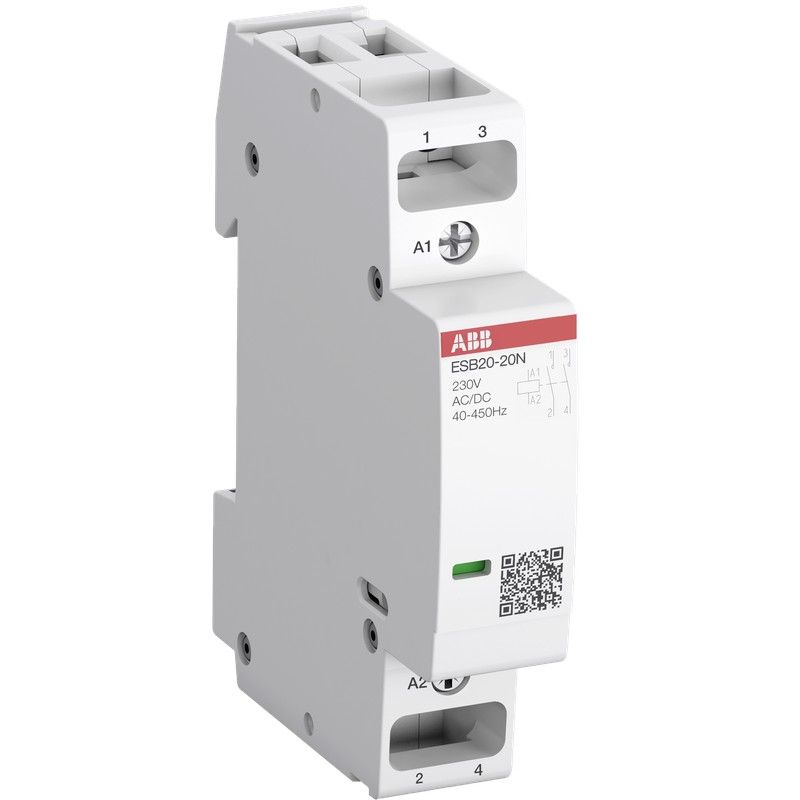

1SBE121111R0120 ABB Contact. ESB20-20N-01 2NA 24AC/DC
1SBE121111R0120
ABB
Contact. ESB20-20N-01 2NA 24AC/DC
ESB20-20N-01 Contactor (NO) 20 A - 2 NO - 0 NC - 24 V - Control Circuit DC
Aparamenta para montaje en carril DIN / armario > Contactor de instalación para instalación en serie
Otros dispositivos modulares
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| Descargas Populares | |
| Datos de EPLAN | 9AAC404715_EPLAN |
| Ficha técnica, información técnica | 2CDC103051C0201 |
| Instrucciones y manuales | 2CDC103043M6801 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 18 mm |
| Largo del product | 65 mm |
| Alto del producto | 85 mm |
| Peso del product | 0.14 kg |
| Diagrama de dimensiones | 1SBB505186D3001 |
| Técnica | |
| Número de contactos principales NO | 2 |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 0 |
| Número de contactos auxiliares NC | 0 |
| Número de polos | 2P |
| Normas | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| IEC/EN 61095 | |
| IEC 60335-2-40 A2L | |
| Tensión nominal de operación | Main Circuit 220 V DC |
| Main Circuit 250 V AC | |
| Frecuencia nominal (f) | Control Circuit DC |
| Control Circuit 50 Hz | |
| Control Circuit 60 Hz | |
| Control Circuit 400 Hz | |
| Main Circuit DC | |
| Main Circuit 50 Hz | |
| Main Circuit 60 Hz | |
| Corriente nominal de funcionamiento AC-1 (Ie) | (NO) 20 A |
| Corriente nominal de funcionamiento AC-3 (Ie) | (230 V) Monofásico, NO 9 A |
| Corriente nominal de funcionamiento AC-7a (Ie) | (NO) 20 A |
| Corriente nominal de funcionamiento AC-7b (Ie) | (230 V) Monofásico, NO 9 A |
| Potencia operativa nominal AC-1 (Pe) | (230 V) Monofásico, NO 4.6 kW |
| Potencia operativa nominal AC-3 (Pe) | (230 V) Monofásico, NO 1.3 kW |
| Potencia operativa nominal AC-7a (Pe) | (230 V) Monofásico, NO 4.6 kW |
| Potencia operativa nominal AC-7b (Pe) | (230 V) Single Phase, NO 1.3 kW |
| Capacidad de rotura nominal AC-3 | 8 x Ie / AC-3 |
| Capacidad nominal de fabricación AC-3 | 10 x Ie / AC-3 |
| Corriente nominal de corta duración Tensión baja (Icw) | a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 72 A |
| Tensión nominal de aislamiento (Ui) | 400 V |
| Tensión nominal soportada por impulsos (Uimp) | 6 kV |
| Durabilidad eléctrica | AC-1 (NO) 150000 cycle |
| AC-3 (NO) 150000 cycle | |
| AC-7a (NO) 150000 cycle | |
| AC-7b (NO) 150000 cycle | |
| Frecuencia máxima de conmutación eléctrica | (AC-1) 300 cycles per hour |
| (AC-3) 600 cycles per hour | |
| (AC-7a) 300 cycles per hour | |
| (AC-7b) 600 cycles per hour | |
| Durabilidad mecánica | Nr. Operations 1000000 cycle |
| Límites de funcionamiento de la bobina | (acc. to IEC 60947-4-1) 0.85 ... 1.1 x Uc (at θ ≤ 55 °C) |
| Tensión nominal del circuito de control (Uc) | 24 V |
| Consumo de la bobina | Valor medio de tenencia 50 / 60 Hz 2.5 V·A |
| Valor medio de tenencia DC 2.5 W | |
| Valor medio de intracción 50 Hz 2.5 V·A | |
| Valor medio de extracción 60 Hz 2.5 V·A | |
| Valor medio de extracción DC 2.5 W | |
| Pérdida de potencia | en condiciones nominales de operación AC-1 por polo 1.4 W |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Capacidad de conexión del circuito principal | Flexible con férula 1x 1 ... 6 mm² |
| Flexible con férula 2x 1 ... 2.5 mm² | |
| Flexible con férula aislada 1x 1 ... 6 mm² | |
| Flexible con férula aislada 2x 1 ... 1.5 mm² | |
| Flexible 1x 1 ... 6 mm² | |
| Flexible 2x 1 ... 4 mm² | |
| Rígido 1x 1 ... 10 mm² | |
| Rígido 2x 1 ... 4 mm² | |
| Conexión del circuito de control de capacidad | Flexible con férula 1x 1 ... 2.5 mm² |
| Flexible con férula 2x 0.75 ... 1.5 mm² | |
| Flexible con férula aislada 1x 1 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.75 ... 1 mm² | |
| Flexible 1x 1 ... 2.5 mm² | |
| Flexible 2x 1 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.75 ... 2.5 mm² | |
| Longitud de pelado del cable | Circuito de control 7 mm |
| Circuito Principal 10 mm | |
| Grado de protección | IP20 |
| Destornillador recomendado | Control Circuit Pozidriv 1 |
| Main Circuit Pozidriv 1 | |
| Par de apriete | Control Circuit 0.9 N·m |
| Main Circuit 1.2 N·m | |
| Tipo de terminal | Terminales de tornillo |
| Anchura en número de espacios modulares | 1.0 |
| Nombre del producto | Contactor |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 240 V AC |
| Clasificación de uso general UL/CSA | (acc. to UL 240 V) 20 A |
| Potencia nominal UL/CSA | (220 ... 240 V AC) Single Phase, NO 1 Hp |
| Capacidad de conexión del circuito principal UL/CSA | Sólido 14-8 AWG |
| Varado 14-8 AWG | |
| Circuito de control de la capacidad de conexión UL/CSA | Sólido 16-10 AWG |
| Varado 16-10 AWG | |
| Par de apriete UL/CSA | Control Circuit 8 in·lb |
| Main Circuit 11 in·lb | |
| Amperios a plena carga Uso del motor | (220 ... 240 V AC) Single Phase, NO 8 A |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +55 °C |
| Almacenamiento -40 ... +80 °C | |
| Altitud máxima de funcionamiento permisible | 2000 m |
| Resistencia a los golpes según IEC 60068-2-27 | Pulso de 11 ms 15g |
| Grado de contaminación | 3 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | dfdfaae2-0af7-40b6-bdf9-8164eaf20d3c Bulgaria |
| SCIP simplificado | 15214a75-5f8d-4461-b18f-c72005968250 Sweden |
| 2de46dd6-74e1-470d-be4d-538f6d216901 Italy | |
| 2fbbe0ec-48af-4c73-8515-c5d70c0f343d Norway | |
| 327712db-8571-4477-8562-53702af0c72f Denmark | |
| 361057b9-09aa-4f1c-994b-a9904825f5e6 Germany | |
| 3a21ba16-888a-4839-a09e-46a5dfc89374 Greece | |
| 3cd0e0e9-f3de-4d4d-a5f2-c739ca2203fd Estonia | |
| 6dcb01a3-05e2-46a8-9605-fc2ed9ae6bdf France | |
| 71bbd9f1-7c0a-4e48-933c-4835b2223604 Portugal | |
| 7d7fd3f1-447e-40e7-9a94-b6ba7a08f183 Spain | |
| 7e92dd51-1c7c-4f83-8b72-3179162c81ef Czech Republic | |
| 823bc489-d751-4173-9e2b-6b500b6b0ddc Croatia | |
| 847430bd-8bbf-4ed9-ac36-289c6d209f4c Netherlands | |
| a199a765-b4f4-4e13-b86d-7f6b18309c95 Hungary | |
| a51e962a-0769-484f-acd1-d80bfd7257e1 Belgium | |
| a79ac3cf-f54a-42c2-be07-1729050c5c94 Finland | |
| e428ff06-12df-4e08-82a7-42b1ed43c6e5 Poland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a consumidor |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | No se envía ningún residuo no peligroso a un vertedero |
| Instrucciones de desmontaje al final de la vida útil | 1SBC100156C0268 |
| Declaración Ambiental de Producto - EPD | 1SAC200416H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SAA920000-4601 |
| Certificado ABS | 1SAA920000-0101 |
| Certificado CB | 1SAA920007-2001 |
| Certificado CQC | CQC2018010304057353 |
| CQC2018010304057344 | |
| Declaración de conformidad - CCC | 2020980304001370 |
| 2020980304001371 | |
| Declaración de conformidad - CE | 1SAD101100-3301 |
| Declaración de conformidad - UKCA | 1SAD201100-3301 |
| Certificado DNV | 1SAA920000-0306 |
| Certificado EAC | 1SAA920003-2701 |
| Certificado NF | 1SAA920002-1201 |
| Certificado RMRS | 1SAA920000-0705 |
| Certificado UL | E191658-19960301 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 88 mm |
| Embalaje Nivel 1 Largo | 20 mm |
| Embalaje Nivel 1 Alto | 71 mm |
| Embalaje Nivel 1 Peso | 0.14 kg |
| Embalaje Nivel 1 EAN | 3471523004566 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC001653 - Installation contactor for distribution board |
| ETIM 8 | EC001653 - Installation contactor for distribution board |
| ETIM 9 | EC001653 - Installation contactor for distribution board |
| Clase electrónica | V11.0 : 27142308 |
| UNSPSC | 39121529 |
| Código de categoría granular de IDEA (IGCC) | 4759 >> Installation contactor for distribution board |
| Número E (Finlandia) | 3707564 |
| Número E (Noruega) | 4190228 |
| Número E (Suecia) | 3210555 |
| Característica | Valor |
|---|---|
| Tensión nominal de funcionamiento (EF001435) | 220 V |
| Corriente nominal de funcionamiento (EF007679) | 20 A |
| Tensión nominal de control (EF008409) | 24 V |
| Tipo de tensión de funcionamiento (EF005294) | CA/CC |
| Tipo de tensión de accionamiento (EF005293) | CA/CC |
| Número de contactos normalmente abiertos (EF008256) | 2 |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Control deslizante para operación manual (EF005240) | No |
| Ancho en número de espacios modulares (EF002950) | 1.0 |
| Profundidad de instalación (EF000218) | 58 mm |
| Equipos adicionales posibles (EF008148) | Sí |
| Con función día/noche (EF021124) | No |
| Sin zumbidos (EF016334) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
