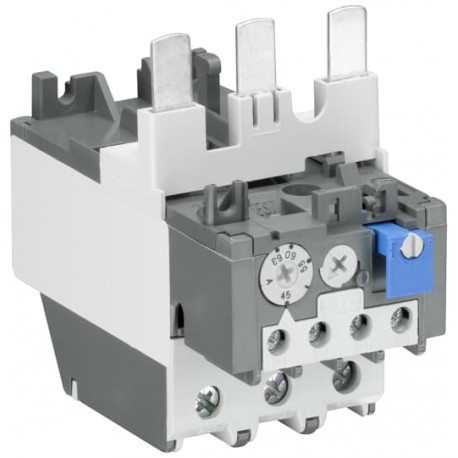

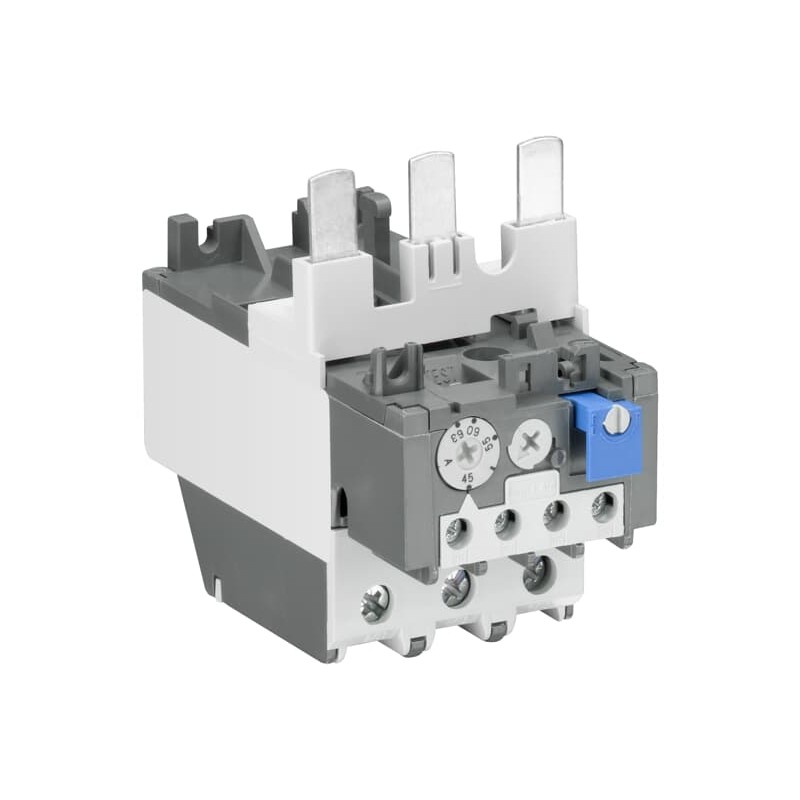

1SAZ321201R2002 ABB TA75DU-32M Relé de sobrecarga
1SAZ321201R2002
ABB
TA75DU-32M Relé de sobrecarga
TA75DU-32M Thermal Overload Relay
Componentes industriales de baja tensión > Relé de sobrecarga térmica
Contactores y relés térmicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Instrucciones y manuales | 2CDC106049M6802 |
| Curva característica tiempo-corriente | 1SAZ300501F0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 54 mm |
| Alto del producto | 90 mm |
| Largo del product | 111 mm |
| Peso del product | 0.335 kg |
| Técnica | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Main Circuit 440 V DC | |
| Corriente nominal de funcionamiento (Ie) | 32 A |
| Número de polos | 3P |
| Número de contactos auxiliares NC | 1 |
| Número de contactos auxiliares NO | 1 |
| Número de postes protegidos | 3 |
| Corriente térmica convencional de aire libre (Ith) | Circuito auxiliar NC 5 A |
| Circuito auxiliar NO 5 A | |
| Corriente nominal de funcionamiento AC-15 (Ie) | (120 V) NC 3 A |
| (120 V) NO 1.5 A | |
| (240 V) NC 3 A | |
| (240 V) NO 1.2 A | |
| (400 V) NC 0.75 A | |
| (400 V) NO 0.37 A | |
| (440 V) NC 0.75 A | |
| (440 V) NO 0.37 A | |
| (500 V) NC 0.3 A | |
| (500 V) NO 0.25 A | |
| Grado de protección | Housing IP20 |
| Main Circuit Terminals IP20 | |
| Capacidad de conexión del circuito auxiliar | Flexible 1/2x 0.75 ... 2.5 mm² |
| Rígido 1/2x 0.75 ... 4 mm² | |
| Longitud de pelado del cable | Circuito auxiliar 9 mm |
| Circuito Principal 14 mm | |
| Destornillador recomendado | Auxiliary Circuit Pozidriv 1 |
| Main Circuit Pozidriv 2 | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 1.4 ... 3.0 W |
| Adecuado para | AX50 |
| AX65 | |
| AX80 | |
| Normas | CSA 22.2 No. 14 |
| IEC/EN 60947-1 | |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V AC |
| Clasificación de los contactos UL/CSA | (NC:) B600 |
| (NO:) C600 | |
| Capacidad de conexión del circuito principal UL/CSA | Flexible 1/2x 8-1 AWG |
| Varado 1/2x 8-1 AWG | |
| Capacidad de conexión Circuito auxiliar UL/CSA | Flexible 1/2x 18-14 AWG |
| Varado 1/2x 18-14 AWG | |
| Par de apriete UL/CSA | Auxiliary Circuit 12 in·lb |
| Main Circuit 40 in·lb | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +55 °C |
| Operation Compensated -25 ... +55 °C | |
| Almacenamiento -40 ... +70 °C | |
| Resistencia a los golpes según IEC 60068-2-27 | 25g 2 amortiguadores 13 ms |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | 1SAA941019-2001 |
| Certificado CCC | 2024010304659817 |
| Certificado CCS | 1SAA941000-0901 |
| Certificado CQC | CQC2016010309922937 |
| Declaración de conformidad - CCC | 2020980304001322 |
| Declaración de conformidad - CE | 1SAD101100-3501 |
| Certificado EAC | 1SAA941002-2701 |
| Certificado RMRS | 1SAA941000-0704 |
| Certificado UL | E48139-19970506 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 92 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Largo | 61 mm |
| Embalaje Nivel 1 Peso | 0.36 kg |
| Embalaje Nivel 1 EAN | 4013614482632 |
| Embalaje Nivel 2 Unidades | 25 piece |
| Embalaje Nivel 2 Ancho | 230 mm |
| Embalaje Nivel 2 Alto | 310 mm |
| Embalaje Nivel 2 Largo | 380 mm |
| Embalaje Nivel 2 Peso | 8.786 kg |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000106 - Thermal overload relay |
| ETIM 10 | EC000106 - Thermal overload relay |
| Clase electrónica | V11.0 : 27371501 |
| UNSPSC | 39121520 |
| Código de categoría granular de IDEA (IGCC) | 5364 >> Overload relay |
| Número E (Finlandia) | 3707429 |
