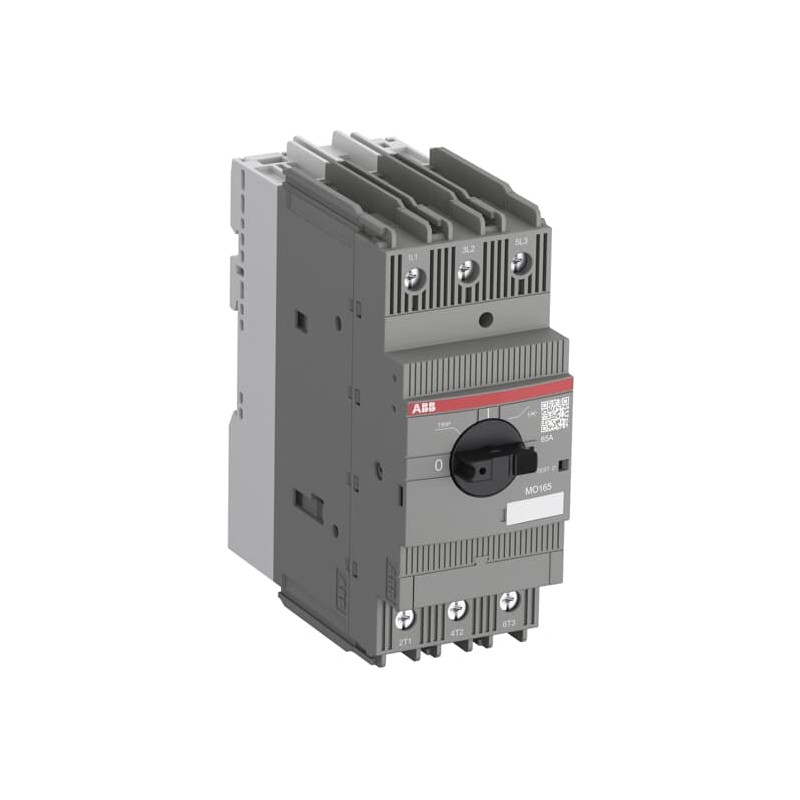

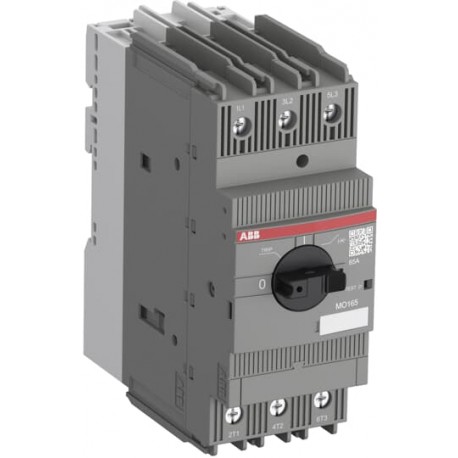

1SAM461000R1019 ABB MO165-80
1SAM461000R1019
ABB
MO165-80
MO165-80 Manual Motor Starter Magnetic Only 80 A
Componentes industriales de baja tensión > Disyuntor de protección del motor
Guardamotores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC131084D0201 |
| Instrucciones y manuales | 2CDC131082M6801 |
| Instrucciones y manuales (parte 2) | 2CDC131060M0202 |
| Curva característica tiempo-corriente | 1SAM400515F0008 |
| I²t Característica | 1SAM400506F0001 |
| Característica de la corriente de corte | 1SAM400507F0001 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Diagrama de dimensiones | 1SAM400402F0001 |
| Dimensiones | |
| Ancho del product | 55 mm |
| Alto del producto | 142.65 mm |
| Largo del product | 122 mm |
| Peso del product | 1 kg |
| Técnica | |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (230 V AC) 30 kA |
| (250 V DC) 3 Poles in Series 100 kA | |
| (400 V AC) 30 kA | |
| (440 V AC) 18 kA | |
| (500 V AC) 10 kA | |
| (690 V AC) 6 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (230 V AC) 30 kA |
| (250 V DC) 100 kA | |
| (400 V AC) 30 kA | |
| (440 V AC) 18 kA | |
| (500 V AC) 10 kA | |
| (690 V AC) 8 kA | |
| Ajuste de la corriente de cortocircuito instantánea nominal (Ii) | 1120 A |
| Rango de ajuste | None |
| Potencia operativa nominal AC-3 (Pe) | (400 V) Trifásico 45 kW |
| Potencia operativa nominal AC-3e (Pe) | (400 V) Trifásico 45 kW |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Main Circuit 250 V DC | |
| Corriente nominal de funcionamiento (Ie) | 80 A |
| Corriente nominal de funcionamiento AC-3 (Ie) | 80 A |
| Corriente nominal de funcionamiento AC-3e (Ie) | 80 A |
| Corriente nominal de funcionamiento DC-5 (Ie) | 80 A |
| Frecuencia nominal (f) | Main Circuit 50 Hz |
| Main Circuit 60 Hz | |
| Frecuencia de funcionamiento (fsw) | 0 ... 415 Hz |
| Tensión nominal soportada por impulsos (Uimp) | Main Circuit 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 6.27 W |
| Número de polos | 3P |
| Corriente térmica convencional de aire libre (Ith) | Circuito Principal 80 A |
| Grado de protección | Housing IP20 |
| Main Circuit Terminals IP10 | |
| Grado de contaminación | 3 |
| Durabilidad eléctrica | 20000 cycle |
| Durabilidad mecánica | Nr. Operations 50000 cycle |
| Tipo de terminal | Terminales de tornillo |
| Capacidad de conexión del circuito principal | Flexible con férula 1/2x 1 ... 35 mm² |
| Flexible con férula aislada 1/2x 1 ... 35 mm² | |
| Flexible 1/2x 1 ... 35 mm² | |
| Rígido 1/2x 1 ... 4 mm² | |
| Sólido 1/2x 1 ... 4 mm² | |
| Varado 1/2x 1 ... 50 mm² | |
| Par de apriete | Main Circuit 4 N·m |
| Longitud de pelado del cable | Circuito Principal 16 mm |
| Destornillador recomendado | Pozidriv 2 |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Distancia mínima de montaje | Electrical Conductive Board, Horizontal - Up to 1000 V 1.5 mm |
| Electrical Conductive Board, Horizontal - Up to 400 V 0 mm | |
| Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm | |
| Electrical Conductive Board, Vertical 75 mm | |
| Other Device Same Type, Horizontal 0 mm | |
| Other Device Same Type, Vertical 150 mm | |
| Tipo de actuador | Rotary Handle |
| Indicación de la posición del contacto | ON / OFF / TRIP |
| Normas | CSA 22.2 No. 14 |
| IEC/EN 60947-1 | |
| IEC/EN 60947-2 | |
| IEC/EN 60947-4-1 | |
| UL 60947-4-1 | |
| Observaciones | For overload protection of the motors, an appropriate thermal or electronic overload relays must be used |
| Técnica UL/CSA | |
| Capacidad de corriente de cortocircuito (SCCR) | Cualquier fusible o disyuntor listado por UL, instalaciones de grupo (480 V CA) 50 kA |
| Cualquier fusible o disyuntor listado por UL, instalaciones de grupo (600 V CA) 10 kA | |
| Cualquier fusible o disyuntor listado por UL, desconexión del motor (480 V CA) 50 kA | |
| Cualquier fusible o disyuntor listado por UL, desconexión del motor (600 V CA) 10 kA | |
| Cualquier fusible o disyuntor listado por UL, protección de conductores de derivación en instalaciones grupales (480Y / 277 V AC) 50 kA | |
| Cualquier fusible o disyuntor listado por UL, protección de conductor de derivación en instalaciones grupales (600Y / 347 V CA) 10 kA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V AC |
| Potencia nominal UL/CSA | (200 V AC) Three Phase 25 Hp |
| (208 V AC) Three Phase 25 Hp | |
| (220 ... 240 V AC) Three Phase 30 Hp | |
| (440 ... 480 V AC) Three Phase 60 Hp | |
| (550 ... 600 V AC) Three Phase 75 Hp | |
| Amperios a plena carga Uso del motor | (110 ... 120 V AC) Three Phase 56 A |
| (200 V AC) Three Phase 78.2 A | |
| (208 V AC) Three Phase 74.8 A | |
| (220 ... 240 V AC) Three Phase 80 A | |
| (440 ... 480 V AC) Three Phase 77 A | |
| (550 ... 600 V AC) Three Phase 77 A | |
| Rotor bloqueado Amperios | (200 V AC) Three Phase 420 A |
| (208 V AC) Three Phase 404 A | |
| (220 ... 240 V AC) Three Phase 435 A | |
| (440 ... 480 V AC) Three Phase 435 A | |
| (550 ... 600 V AC) Three Phase 434 A | |
| Clasificación de uso general UL/CSA | (600 V AC) 80 A |
| Capacidad de conexión del circuito principal UL/CSA | Flexible 1/2x 16-0 AWG |
| Varado 1/2x 16-0 AWG | |
| Par de apriete UL/CSA | Main Circuit 35 in·lb |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Operation Compensated -25 ... +60 °C | |
| Almacenamiento -50 ... +80 °C | |
| Compensación de la temperatura del aire ambiente | No |
| Altitud máxima de funcionamiento permisible | 2000 m |
| Resistencia a los golpes según IEC 60068-2-27 | Pulso de 11 ms 25g |
| Resistencia a las vibraciones según IEC 60068-2-6 | Montado en la placa de montaje: 5g 3 ... 150 Hz |
| Montado en carril DIN: 4g 3 ... 150 Hz | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SAA963005-4502 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006539 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| ABB EcoSolutions | |
| Instrucciones de desmontaje al final de la vida útil | 1SAC200284H0001 |
| Declaración Ambiental de Producto - EPD | 1SAC200253H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | 1SAA918002-2002 |
| Certificado CCC | 2024010307654703 |
| Certificado CQC | CQC2015010307760141 |
| Característica de la corriente de corte | 1SAM400507F0001 |
| Declaración de conformidad - CCC | 2020980307003042 |
| Declaración de conformidad - CE | 1SAD101100-3409 |
| Declaración de conformidad - UKCA | 1SAD201100-3409 |
| Certificado EAC | 1SAA963000-2701 |
| Certificado IECEx | 1SAA918000-4001 |
| Certificado KC | 1SAA963001-1501 |
| Certificado UL | E137861-20150206 |
| E345003-20150206 | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 64 mm |
| Embalaje Nivel 1 Largo | 177 mm |
| Embalaje Nivel 1 Alto | 140 mm |
| Embalaje Nivel 1 Peso | 1.1 kg |
| Embalaje Nivel 1 EAN | 4013614536656 |
| Embalaje Nivel 2 Unidades | cartón 12 pieza |
| Embalaje Nivel 2 Ancho | 330 mm |
| Embalaje Nivel 2 Largo | 400 mm |
| Embalaje Nivel 2 Alto | 320 mm |
| Embalaje Nivel 2 Peso | 13 kg |
| Nivel de paquete 2 EAN | 4013614537844 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | F |
| ETIM 9 | EC000074 - Motor protection circuit-breaker |
| ETIM 10 | EC000074 - Motor protection circuit-breaker |
| Clase electrónica | V11.0 : 27370401 |
| UNSPSC | 39121521 |
| Código de categoría granular de IDEA (IGCC) | 4731 >> Manual Starters |
| Número E (Finlandia) | 3708086 |
| Número E (Noruega) | 4364148 |
