ABBGuardamotores 1SAM451000R1018 ABB MS165-73

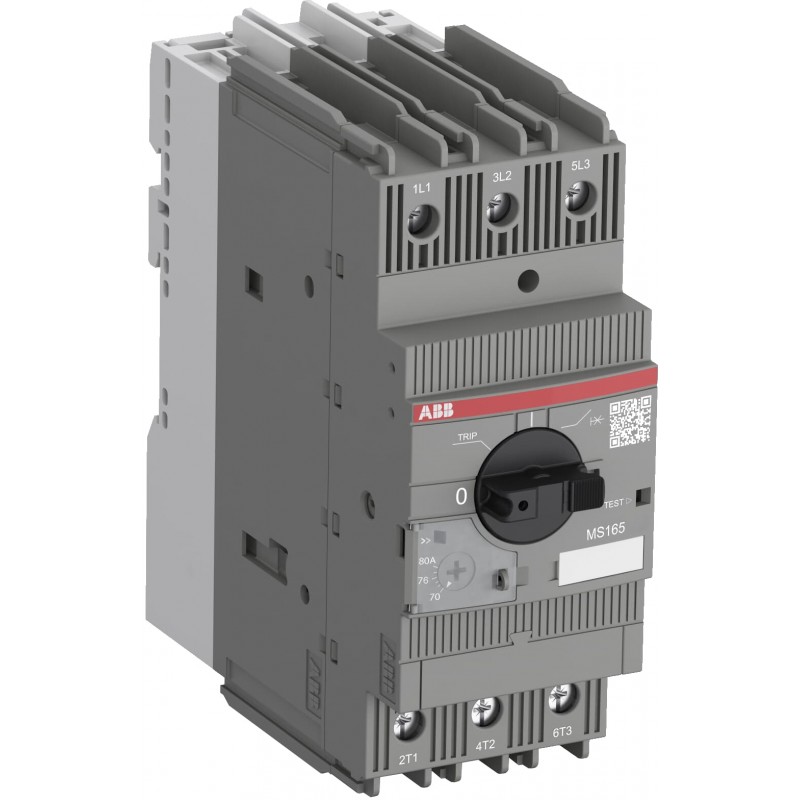

ABB 1SAM451000R1018 1SAM451000R1018 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SAM451000R1018 ABB MS165-73

Referencia: 1SAM451000R1018

Fabricante: ABB

Descripción:

MS165-73
MS165-73 Manual Motor Starter 62 ... 73 A

Categorías:

  • Componentes industriales de baja tensión > Disyuntor de protección del motor
  • ABB > Guardamotores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 237,40 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 7-8 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85362090
Descargas Populares
Ficha técnica, información técnica2CDC131083D0201
Instrucciones y manuales2CDC131081M6801
Instrucciones y manuales (parte 2)2CDC131060M0202
Instrucciones de uso Ex2CDC131087M6801
Curva característica tiempo-corriente1SAM400505F0008
I²t Característica1SAM400506F0001
Característica de la corriente de corte1SAM400507F0001
Dibujo dimensional CAD2CDC001079B0201
Diagrama de dimensiones1SAM400401F0001
Dimensiones
Ancho del product55 mm
Alto del producto142.65 mm
Largo del product122 mm
Peso del product1 kg
Técnica
Capacidad nominal de corte en cortocircuito en servicio (Ics)(230 V AC) 30 kA
(250 V DC) 3 Poles in Series 100 kA
(400 V AC) 30 kA
(440 V AC) 18 kA
(500 V AC) 10 kA
(690 V AC) 6 kA
Capacidad nominal de corte en cortocircuito (Icu)(230 V AC) 30 kA
(250 V DC) 100 kA
(400 V AC) 30 kA
(440 V AC) 18 kA
(500 V AC) 10 kA
(690 V AC) 8 kA
Ajuste de la corriente de cortocircuito instantánea nominal (Ii)1022 A
Rango de ajuste62 ... 73 A
Potencia operativa nominal AC-3 (Pe)(400 V) Trifásico 37 kW
Potencia operativa nominal AC-3e (Pe)(400 V) Trifásico 37 kW
Tensión nominal de operaciónMain Circuit 690 V AC
Main Circuit 250 V DC
Corriente nominal de funcionamiento (Ie)73 A
Corriente nominal de funcionamiento AC-3 (Ie)73 A
Corriente nominal de funcionamiento AC-3e (Ie)73 A
Corriente nominal de funcionamiento DC-5 (Ie)73 A
Frecuencia nominal (f)Main Circuit 50 Hz
Main Circuit 60 Hz
Frecuencia de funcionamiento (fsw)0 ... 415 Hz
Tensión nominal soportada por impulsos (Uimp)Main Circuit 8 kV
Tensión nominal de aislamiento (Ui)1000 V
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 5.22 ... 6.92 W
Número de polos3P
Corriente térmica convencional de aire libre (Ith)Circuito Principal 73 A
Grado de protecciónHousing IP20
Main Circuit Terminals IP10
Grado de contaminación3
Durabilidad eléctrica20000 cycle
Durabilidad mecánicaNr. Operations 50000 cycle
Tipo de terminalTerminales de tornillo
Capacidad de conexión del circuito principalFlexible con férula 1/2x 1 ... 35 mm²
Flexible con férula aislada 1/2x 1 ... 35 mm²
Flexible 1/2x 1 ... 35 mm²
Rígido 1/2x 1 ... 4 mm²
Sólido 1/2x 1 ... 4 mm²
Varado 1/2x 1 ... 50 mm²
Par de aprieteMain Circuit 4 N·m
Longitud de pelado del cableCircuito Principal 16 mm
Destornillador recomendadoPozidriv 2
Posición de montaje1 ... 6
Montaje en contactoresTH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
Distancia mínima de montajeElectrical Conductive Board, Horizontal - Up to 1000 V 1.5 mm
Electrical Conductive Board, Horizontal - Up to 400 V 0 mm
Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm
Electrical Conductive Board, Vertical 75 mm
Other Device Same Type, Horizontal 0 mm
Other Device Same Type, Vertical 150 mm
Tipo de actuadorRotary Handle
Indicación de la posición del contactoON / OFF / TRIP
NormasCSA 22.2 No. 14
IEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-4-1
Técnica UL/CSA
Capacidad de corriente de cortocircuito (SCCR)Controladores combinados autoprotegidos manuales (tipo E), (480Y / 277 V AC) 50 kA
Cualquier fusible o disyuntor listado por UL, instalaciones de grupo (480 V CA) 50 kA
Cualquier fusible o disyuntor listado por UL, instalaciones de grupo (600 V CA) 10 kA
Cualquier fusible o disyuntor listado por UL, desconexión del motor (480 V CA) 50 kA
Cualquier fusible o disyuntor listado por UL, desconexión del motor (600 V CA) 10 kA
Cualquier fusible o disyuntor listado por UL, protección de conductores de derivación en instalaciones grupales (480Y / 277 V AC) 50 kA
Cualquier fusible o disyuntor listado por UL, protección de conductor de derivación en instalaciones grupales (600Y / 347 V CA) 10 kA
Tensión máxima de funcionamiento UL/CSAMain Circuit 600 V AC
Potencia nominal UL/CSA(200 V AC) Three Phase 20 Hp
(208 V AC) Three Phase 20 Hp
(220 ... 240 V AC) Three Phase 25 Hp
(440 ... 480 V AC) Three Phase 50 Hp
(550 ... 600 V AC) Three Phase 60 Hp
Amperios a plena carga Uso del motor(110 ... 120 V AC) Three Phase 56 A
(200 V AC) Three Phase 62.1 A
(208 V AC) Three Phase 59.4 A
(220 ... 240 V AC) Three Phase 68 A
(440 ... 480 V AC) Three Phase 65 A
(550 ... 600 V AC) Three Phase 62 A
Rotor bloqueado Amperios(200 V AC) Three Phase 334 A
(208 V AC) Three Phase 321 A
(220 ... 240 V AC) Three Phase 365 A
(440 ... 480 V AC) Three Phase 363 A
(550 ... 600 V AC) Three Phase 348 A
Clasificación de uso general UL/CSA(600 V AC) 73 A
Capacidad de conexión del circuito principal UL/CSAFlexible 1/2x 16-0 AWG
Varado 1/2x 16-0 AWG
Par de apriete UL/CSAMain Circuit 35 in·lb
Ambiente
Temperatura ambienteFuncionamiento -25 ... +70 °C
Operation Compensated -25 ... +60 °C
Almacenamiento -50 ... +80 °C
Compensación de la temperatura del aire ambienteSí
Altitud máxima de funcionamiento permisible2000 m
Resistencia a los golpes según IEC 60068-2-27Pulso de 11 ms 25g
Resistencia a las vibraciones según IEC 60068-2-6Montado en la placa de montaje: 5g 3 ... 150 Hz
Montado en carril DIN: 4g 3 ... 150 Hz
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SAA963005-4502
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA2CMT2023-006539
WEEE B2C / B2BDe empresa a empresa
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
ABB EcoSolutions
Instrucciones de desmontaje al final de la vida útil1SAC200284H0001
Declaración Ambiental de Producto - EPD1SAC200253H0001
Certificados y Declaraciones (Número de Documento)
Certificado ATEX1SAA918001-3901
Certificado CB1SAA918002-2002
Certificado CCC2024010307654703
Certificado CQCCQC2015010307760141
Característica de la corriente de corte1SAM400507F0001
Declaración de conformidad - CCC2020980307003042
Declaración de conformidad - CE1SAD101100-3408
Declaración de conformidad - UKCA1SAD201100-3408
Certificado EAC1SAA963000-2701
Certificado IECEx1SAA918000-4001
Certificado KC1SAA963001-1501
Certificado ULE137861-20150206
E345003-20150206
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho64 mm
Embalaje Nivel 1 Largo177 mm
Embalaje Nivel 1 Alto140 mm
Embalaje Nivel 1 Peso1.1 kg
Embalaje Nivel 1 EAN4013614536625
Embalaje Nivel 2 Unidadescartón 12 pieza
Embalaje Nivel 2 Ancho330 mm
Embalaje Nivel 2 Largo400 mm
Embalaje Nivel 2 Alto320 mm
Embalaje Nivel 2 Peso13 kg
Nivel de paquete 2 EAN4013614537813
Clasificaciones y estándares externos
Código de clasificación de objetosF
ETIM 9EC000074 - Motor protection circuit-breaker
ETIM 10EC000074 - Motor protection circuit-breaker
Clase electrónicaV11.0 : 27370401
UNSPSC39121521
Código de categoría granular de IDEA (IGCC)4731 >> Manual Starters
Número E (Finlandia)3708083
Número E (Noruega)4364127
Número E (Suecia)3110788

ETIM for 1SAM451000R1018 Interruptores de baja tensión (EC000074)

CaracterísticaAjuste actual de liberación de sobrecarga (EF002336)
Valor62 A
CaracterísticaRango de ajuste de liberación instantánea de cortocircuito (EF007131)
Valor1022 A
CaracterísticaCon protección de sobrecarga térmica (EF006233)
ValorSí
CaracterísticaSensible a fallo de fase (EF007400)
ValorSí
CaracterísticaTécnica de liberación (EF007007)
ValorTermomagnético
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor250 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor73 A
CaracterísticaPotencia de funcionamiento nominal a 230 V CA-3 (EF007025)
Valor37 kW
CaracterísticaPotencia de funcionamiento nominal en CA-3, 400 V (EF001364)
Valor37 kW
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión roscada
CaracterísticaEjecución del elemento accionador (EF006976)
ValorBotón giratorio (mando)
CaracterísticaConstrucción del dispositivo (EF008240)
ValorDispositivo completo en carcasa
CaracterísticaCon interruptor auxiliar integrado (EF001387)
ValorNo
CaracterísticaCon liberación de baja tensión integrada (EF001390)
ValorNo
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaCorriente límite nominal de cortocircuito en la corriente de corte a 400 V CA (EF007049)
Valor30 kA
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaAltura (EF000040)
Valor142.65 mm
CaracterísticaAnchura (EF000008)
Valor55 mm
CaracterísticaProfundidad (EF000049)
Valor122 mm
