Ver más grande

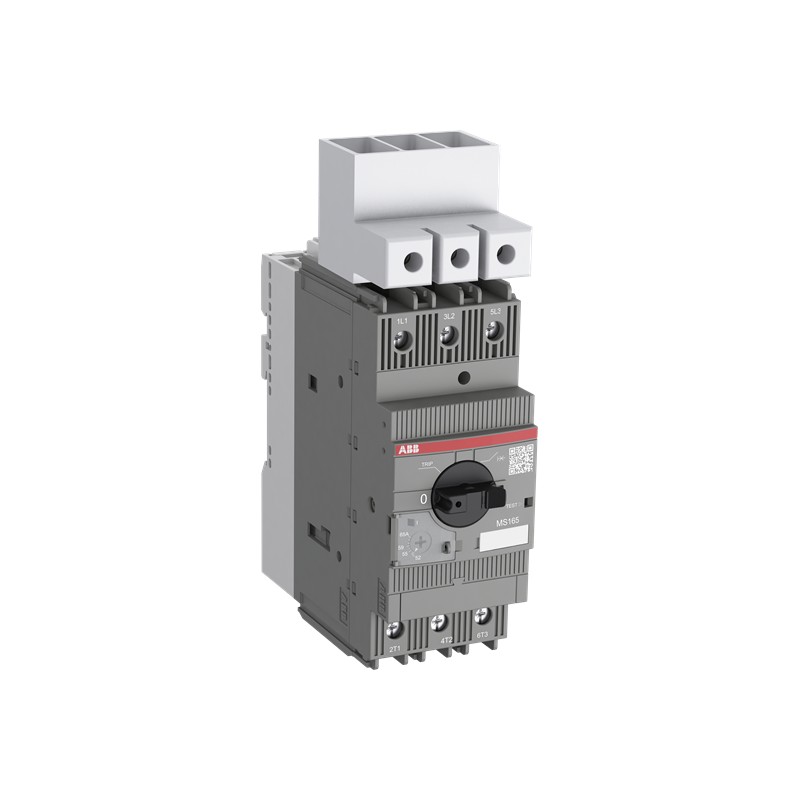

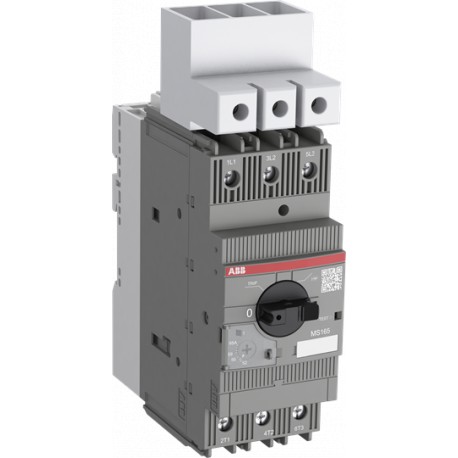

1SAM401923R1003 ABB Bloque alimentación de energía S2-M3-50
1SAM401923R1003
ABB
Bloque alimentación de energía S2-M3-50
S2-M3-50 3-phase Power infeed Block for MS165, 50 mm²
Sistemas de distribución de energía / conmutadores > Terminal de línea principal
Guardamotores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85369010 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 2CDC131081M6801 |
| Instrucciones y manuales (Parte 3) | 1SBC100214C0202 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 54 mm |
| Alto del producto | 65 mm |
| Largo del product | 59.3 mm |
| Peso del product | 0.172 kg |
| Técnica | |
| Tensión nominal de operación | 690 V AC |
| 250 V DC | |
| Corriente nominal de funcionamiento (Ie) | 125 A |
| Número de polos | 3P |
| Grado de protección | IP20 |
| Tipo de terminal | Terminales de tornillo |
| Capacidad de conexión del circuito principal | Flexible 1x 10 ... 50 mm² |
| Rígido 1x 10 ... 50 mm² | |
| Par de apriete | Main Circuit 6 N·m |
| Longitud de pelado del cable | Circuito Principal 16 mm |
| Normas | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Observaciones | UL/CSA Type E/F and IEC |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V AC |
| Capacidad de conexión del circuito principal UL/CSA | Flexible 1x 8-0 AWG |
| Varado 1x 8-0 AWG | |
| Par de apriete UL/CSA | Main Circuit 54 in·lb |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -50 ... +85 °C | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SAA963005-4502 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 2ade4f22-d224-4870-8572-2f6afc73f2e4 Germany |
| SCIP simplificado | 0ec21bcf-a57c-4350-b02d-97604b9b2788 Italy |
| 11ea5fb6-292a-40c4-b60a-aa931583bc0b France | |
| 2cccbf9d-54e0-4d0a-b766-b1c9feb792d1 Estonia | |
| 49c21700-6a66-4b21-9fdd-83d6a05ccb3e Belgium | |
| 509c98fa-41db-4fe7-a9a1-6e014b838ca6 Czech Republic | |
| 56df1229-a648-4e2c-98a7-9328271915d9 Portugal | |
| 667e85f1-6302-42d2-9f2b-dda490cbb5dd Denmark | |
| 6f7c17b6-b1e2-4178-9951-4bb87c86c4f3 Norway | |
| 7a79ac9c-42f3-4105-a46a-0a4a4f1052be Croatia | |
| 7b6ad2ec-2afe-4b2a-9757-933d2fec2d2b Germany | |
| 931e3a3c-12bb-48ef-80d4-ffa401e7d11b Hungary | |
| 9e686ed5-2bc0-472a-aed4-c525c221543f Spain | |
| a21ed621-d578-4555-ba32-04368b431ba5 Poland | |
| c7fb676f-c044-43b4-a88c-6d2eb0af53e9 Netherlands | |
| cb3d615c-0c28-4973-be8a-b7c456bbd57a Sweden | |
| dba769f9-d66d-4416-9aa5-a2bc6486251e Bulgaria | |
| e5740a91-846c-44d3-bf16-ed3b4581502c Finland | |
| f4c2790f-2e2e-4c90-bb51-a0f669b73e18 Greece | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006539 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SAD101100-3411 |
| Declaración de conformidad - UKCA | 1SAD201100-3411 |
| Certificado UL | E121190-20000619 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 80 mm |
| Embalaje Nivel 1 Largo | 59 mm |
| Embalaje Nivel 1 Alto | 64 mm |
| Embalaje Nivel 1 Peso | 0.19 kg |
| Embalaje Nivel 1 EAN | 4013614555725 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | X |
| ETIM 9 | EC000275 - Main line branch terminal |
| ETIM 10 | EC000275 - Main line branch terminal |
| Clase electrónica | V11.0 : 27400603 |
| UNSPSC | 39121410 |
| Código de categoría granular de IDEA (IGCC) | 4561 >> Power Blocks & Distribution Blocks |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 3 |
| Intensidad nominal (EF000001) | 125 A |
| Método de conexión (EF000124) | Atornillar |
| Método de montaje (EF000003) | Tornillo |
| Número de entradas (EF000318) | 3 |
| Número de salidas (EF000319) | 3 |
| Apto para conductores masivos (EF007816) | Sí |
| Apto para conductores trenzados (EF007818) | Sí |
| Apto para conductores de hilo fino (EF007804) | Sí |
| Apto para cables trenzados finos sin puntera (EF016327) | Sí |
| Apto para cables trenzados extrafinos (EF016328) | Sí |
| Apto para cables trenzados extrafinos sin puntera (EF016329) | Sí |
| Sección del conductor - entrada (EF016330) | 10 mm² |
| Sección del conductor - salida (EF016331) | 10 mm² |
| Sección del conductor - entrada AWG (EF016332) | 0 |
| Contacto seguro (EF004521) | Sí |
| Altura (EF000040) | 65 mm |
| Anchura (EF000008) | 54 mm |
| Profundidad (EF000049) | 59.3 mm |
