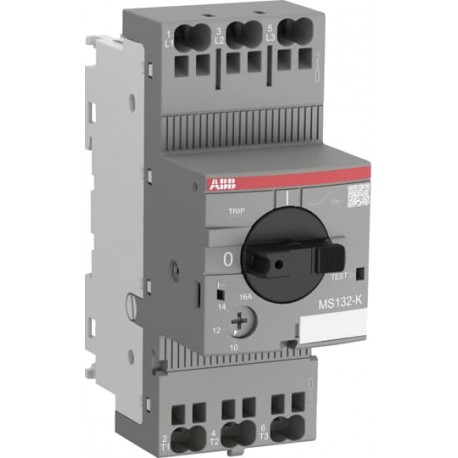

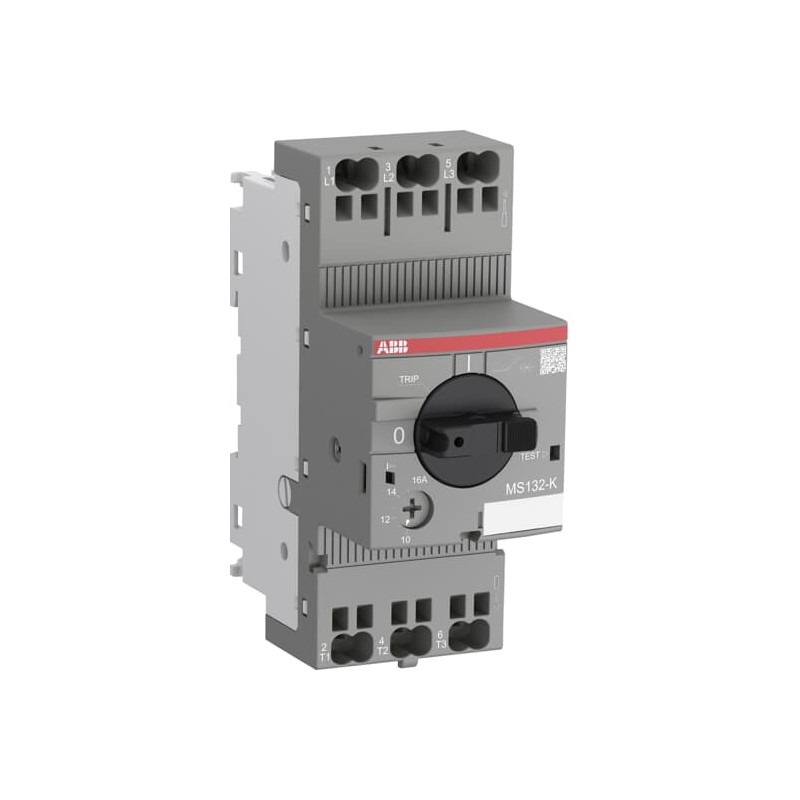

1SAM350010R1006 ABB MS132-1.6K Guardamotor Push-In
1SAM350010R1006
ABB
MS132-1.6K Guardamotor Push-In
MS132-1.6 K Manual Motor de Arranque
Componentes industriales de baja tensión > Disyuntor de protección del motor
Guardamotores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲El pedido
| Cantidad De Orden Mínima: | 1 pieza |
| Arancel De Aduanas Número: | Ochenta y cinco millones trescientos sesenta y dos mil diez |
Descargas Popular
| Ficha De Datos De Información Técnica: | 1SBC100212C0201 |
| Ficha De Datos De Información Técnica (Parte 3): | 1SAM300507F0001 1SAM300507F0003 1SAM300508F0001 1SAM300508F0003 |
| Instrucciones y Manuales: | 2CDC131120M6801 |
| Instrucciones y Manuales (Parte 2): | 2CDC131085M0201 |
| Características De Tiempo-Corriente De La Curva: | 1SAM300505F0106 |
Dimensiones
| Neto Del Producto Anchura: | 45 mm |
| Neto Del Producto De La Altura: | 112 mm |
| Neto Del Producto De La Profundidad / Longitud: | 87 mm |
| Peso Neto Del Producto: | 0.298 kg |
Técnica
| De Servicio Nominal De Corte En Cortocircuito Capacidad (Ics): | (230 V AC) 100 kA (250 V DC) 3 Polos en Serie de 10 kA (400 V AC) 100 kA (440 V AC) 100 kA (500 V AC) 100 kA (690 V AC) 100 kA |
| Nominal Máxima De Cortocircuito Capacidad De Ruptura (Icu): | (230 V AC) 100 kA (400 V AC) 100 kA (440 V AC) 100 kA (500 V AC) 100 kA (690 V AC) 100 kA |
| Nominal Instantáneo De La Corriente De Corto Circuito De Ajuste (Iyo): | 20 Un |
| Gama De Configuración: | 1.0 ... 1.6 a |
| De operación nominal de Alimentación AC-3 (Pe): | (400 V) Tres de la Fase de 0,55 kW |
| Tensión Nominal: | Circuito principal 690 V AC Circuito principal De 250 V DC |
| Corriente De Operación Nominal (Ie): | 1.6 |
| Corriente de operación nominal AC-3 (Ie): | 1.6 |
| Corriente de operación nominal DC-5 (Ie): | 1.6 |
| Frecuencia nominal (f): | Circuito Principal 50 Hz Circuito Principal 60 Hz |
| Nominal Soportada De Impulso De Tensión (Uimp): | Circuito principal de 6 kV |
| Tensión Nominal De Aislamiento (Uyo): | 690 V |
| La Pérdida De Potencia: | en las Condiciones de Operación nominales por Polo De 0,6 1,7 W ... |
| Número de Polos: | Tres |
| Libre convencional Térmica del aire de Corriente (Ith): | Circuito Principal 1.6 |
| Grado de Protección: | Carcasa IP20 Circuito principal Terminales IP20 |
| Grado De Contaminación: | Tres |
| Eléctrica Durabilidad: | 50000 ciclo |
| La Durabilidad Mecánica: | 100000 ciclo |
| Tipo De Terminal: | Empujar-en Terminales de Resorte |
| La Conexión De La Capacidad Del Circuito Principal: | Flexible con el Casquillo 1/2x de 0,5 ... 4 mm2 Flexible con Aislamiento de la Virola 1x de 0,5 ... 4 mm2 Flexible con Aislamiento Virola de 2x de 0,5 ... 2,5 mm2 Flexible de 1/2x de 0,75 ... 4 mm2 Sólido 1/2x 1 ... 2,5 mm2 Cadena 1/2x 1 ... 6 mm2 |
| Extracción De Alambre De Longitud: | Circuito principal de 12 mm |
| Se Recomienda El Controlador De Tornillo: | Pozidriv 2 |
| Posición De Montaje: | La posición 1 a la 6 |
| Montaje en Carril DIN: | TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715 TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715 |
| Mínima Distancia De Montaje: | Eléctrica Conductora de la Junta, Horizontal - Hasta 400 V 0 mm Eléctrica Conductora de la Junta, Horizontal - Hasta 690 V 1.5 mm Eléctrica Conductora de la Junta Vertical de 75 mm Otro Dispositivo del Mismo Tipo, Horizontal 0 mm Otro Dispositivo del Mismo Tipo, Vertical 150 mm |
| Tipo De Actuador: | Manilla Giratoria |
| En Contacto Con La Indicación De Posición: | ON / OFF / VIAJE |
| Normas: | IEC/EN 60947-1 IEC/EN 60947-2 IEC/EN 60947-4-1 UL 60947-1 UL 60947-4-1 |
Técnicos de la UL/CSA
| De la Corriente de cortocircuito Nominal (SCCR): | Cualquier UL Fusibles o Interruptores de Circuito, Grupo de Instalaciones (480 V CA) 65 kA Cualquier UL Fusibles o Interruptores de Circuito, Grupo de Instalaciones (600 V AC) 47 kA Cualquier UL Fusibles o Interruptores de Circuito, el Motor de Desconexión (480 V CA) 65 kA Cualquier UL Fusibles o Interruptores de Circuito, el Motor de Desconexión (600 V AC) 47 kA Cualquier UL Fusibles o Interruptores de Circuito, Toca Conductor de Protección en el Grupo de Instalaciones (480 V CA) 65 kA Cualquier UL Fusibles o Interruptores de Circuito, Toca Conductor de Protección en el Grupo de Instalaciones (600 V AC) 47 kA |
| La máxima Tensión de Funcionamiento UL/CSA: | Circuito principal De 600 V AC |
| Clasificación UL/CSA: | 1.6 |
| Caballos de fuerza de Clasificación de UL/CSA: | (440 ... 480 V CA) Tres de la Fase de 0.75 Hp (550 ... 600 V CA) Tres de la Fase de 0.75 Hp |
| A Plena Carga Del Motor Motor De Uso: | (200 V de CA) de Tres fases 1.6 (208 V CA) de Tres fases 1.6 (220 ... 240 V CA) de Tres fases 1.6 (440 ... 480 V CA) de Tres fases 1.6 |
| Rotor Bloqueado Amperios: | (200 V de CA) de Tres fases de Un 9.6 (208 V AC) Tres de la Fase de 9,6 a (220 ... 240 V CA) Tres de la Fase de 9,6 a (440 ... 480 V CA) Tres de la Fase de 9,6 a (550 ... 600 V CA) Tres de la Fase de 9,6 a |
| El Uso General de Clasificación de UL/CSA: | (600 V AC) 1.6 |
| La conexión de la Capacidad del Circuito Principal UL/CSA: | Cadena 1/2x 18-10 AWG Cadena 1x 8 AWG |
Ambiental
| Temperatura Del Aire Ambiente: | Alrededor de la Carcasa 0 ... +40 °C Operación -25 ... +70 °C Operación Compensada -25 ... +60 °C De Almacenamiento -50 ... +80 °C |
| Temperatura Del Aire Ambiente De Compensación: | Sí |
| Altitud Máxima De Funcionamiento Admisible: | 2000 m |
| Resistencia a los Golpes acc. IEC 60068-2-27: | 11 ms de Pulso 25g |
| Resistencia a las Vibraciones acc. IEC 60068-2-6: | 5g / 3 ... 150 Hz |
| RoHS Estado: | Siguientes de la UE de la Directiva 2011/65/UE |
Certificados y Declaraciones (Número de Documento)
| CB Certificado: | 1SAA963002-2002 |
| CCC Certificado: | 1SAA963001-3806 |
| cUL Certificado: | cUL_E137861 |
| Declaración de Conformidad - CE: | 1SAD938500-0301 |
| EAC Certificado: | 1SAA963004-2701 |
| Instrucciones y Manuales: | 2CDC131120M6801 |
| RoHS Información: | 1SAD938500-0301 |
| Características De Tiempo-Corriente De La Curva: | 1SAM300505F0106 |
Información Del Envase
| Paquete De Nivel 1 Unidades: | cuadro 1 pieza |
| Paquete De Nivel 1 De Ancho De: | 50 mm |
| Paquete De Nivel 1 De La Profundidad / Longitud: | 117 mm |
| Paquete De Nivel 1 Altura: | 82 mm |
| Paquete De Nivel 1 Peso Bruto: | 0.324 kg |
| Paquete de Nivel 1 EAN: | 4013614400360 |
| Nivel De Paquete De 2 Unidades: | caja de cartón de 28 de pieza |
| Paquete De Nivel 2 De Ancho: | 280 mm |
| Paquete De Nivel 2 De Profundidad / Longitud: | 395 mm |
| Paquete De Nivel 2 Altura: | 210 mm |
| Paquete De Nivel 2 Peso Bruto: | 14.026 g |
| Paquete de Nivel 2 EAN: | 4013614522680 |
Clasificaciones
| Objeto Código De Clasificación: | F |
| ETIM 5: | EC000074 - Motor circuito de protección con interruptor de |
| ETIM 6: | EC000074 - protección del Motor disyuntor |
| ETIM 7: | EC000074 - protección del Motor disyuntor |
| eClass: | 7.0 27370401 |
| UNSPSC: | Treinta y nueve millones cien veintiún mil quinientos veintiuno |
| Característica | Valor |
|---|---|
| Ajuste actual de liberación de sobrecarga (EF002336) | 1.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 20 A |
| Con protección de sobrecarga térmica (EF006233) | Sí |
| Sensible a fallo de fase (EF007400) | Sí |
| Técnica de liberación (EF007007) | Termomagnético |
| Tensión nominal de funcionamiento (EF001435) | 250 V |
| Intensidad nominal permanente Iu (EF001389) | 1.6 A |
| Potencia de funcionamiento nominal a 230 V CA-3 (EF007025) | 0.55 kW |
| Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) | 0.55 kW |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de abrazadera con resorte |
| Ejecución del elemento accionador (EF006976) | Botón giratorio (mando) |
| Construcción del dispositivo (EF008240) | Dispositivo completo en carcasa |
| Con interruptor auxiliar integrado (EF001387) | No |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Corriente límite nominal de cortocircuito en la corriente de corte a 400 V CA (EF007049) | 100 kA |
| Grado de protección (IP) (EF005474) | IP20 |
| Altura (EF000040) | 112 mm |
| Anchura (EF000008) | 45 mm |
| Profundidad (EF000049) | 87 mm |
