ABBGuardamotores 1SAM340010R1010 ABB MS132-10KT Guardamotor trafo pushin

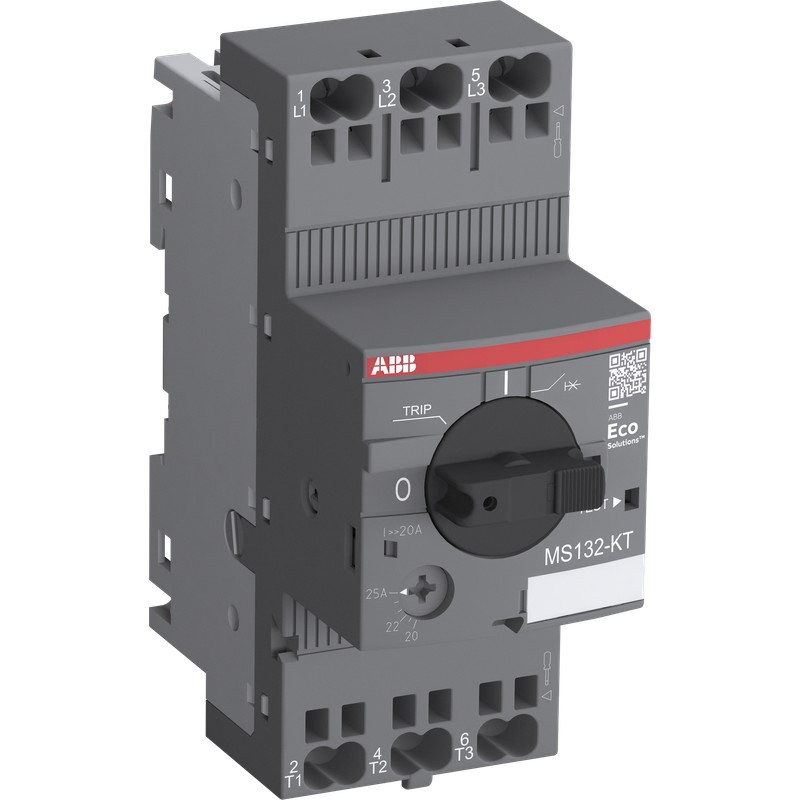

ABB 1SAM340010R1010 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SAM340010R1010 ABB MS132-10KT Guardamotor trafo pushin

Código: 1SAM340010R1010

Fabricante: ABB

Descripción:

MS132-10KT Guardamotor trafo pushin
MS132-10KT Circuit Breaker for Primary Transformer Protection 6.3 ... 10 A

Categorías:

  • Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
  • ABB > Guardamotores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 81,19 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85362010
Descargas Populares
Ficha técnica, información técnica2CDC131058D0201
Instrucciones y manuales2CDC131158M6801
Instrucciones y manuales (parte 2)2CDC131060M0202
Curva característica tiempo-corriente1SAM300535F0010
I²t Característica1SAM300517F0001
Característica de la corriente de corte1SAM300518F0001
Dibujo dimensional CAD2CDC001079B0201
Vídeo de marketing9AKK107991A4712
2CDC131153V0201
Dimensiones
Ancho del product45 mm
Alto del producto112 mm
Largo del product87 mm
Peso del product0.296 kg
Técnica
Capacidad nominal de corte en cortocircuito en servicio (Ics)(230 V AC) 100 kA
(400 V AC) 100 kA
(440 V AC) 30 kA
Capacidad nominal de corte en cortocircuito (Icu)(400 V AC) 100 kA
Ajuste de la corriente de cortocircuito instantánea nominal (Ii)200 A
Rango de ajuste6.3 ... 10 A
Tensión nominal de operaciónMain Circuit 690 V AC
Corriente nominal de funcionamiento (Ie)10 A
Frecuencia nominal (f)Main Circuit 50 Hz
Main Circuit 60 Hz
Frecuencia de funcionamiento (fsw)0 ... 400 Hz
Tensión nominal soportada por impulsos (Uimp)Main Circuit 6 kV
Tensión nominal de aislamiento (Ui)690 V
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 0.7 ... 1.7 W
Número de polos3P
Corriente térmica convencional de aire libre (Ith)Circuito Principal 10 A
Grado de protecciónHousing IP20
Main Circuit Terminals IP20
Grado de contaminación3
Durabilidad eléctrica50000 cycle
Durabilidad mecánicaNr. Operations 100000 cycle
Tipo de terminalTerminales de resorte a presión
Capacidad de conexión del circuito principalFlexible con férula 1/2x 0.5 ... 4 mm²
Flexible con férula aislada 1x 0.5 ... 4 mm²
Flexible con férula aislada 2x 0.5 ... 2.5 mm²
Flexible 1/2x 0.75 ... 4 mm²
Sólido 1/2x 1 ... 2.5 mm²
Varado 1/2x 1 ... 6 mm²
Longitud de pelado del cableCircuito Principal 12 mm
Posición de montaje1 ... 6
Montaje en contactoresTH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
Distancia mínima de montajeElectrical Conductive Board, Vertical 75 mm
Other Device Same Type, Horizontal 9 mm
Other Device Same Type, Vertical 150 mm
Tipo de actuadorRotary Handle
Indicación de la posición del contactoON / OFF / TRIP
NormasIEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
IEC 60335-2-40 A2L
Técnica UL/CSA
Capacidad de corriente de cortocircuito (SCCR)Cualquier fusible o disyuntor listado por UL, protección de conductores de derivación en instalaciones grupales (480Y / 277 V AC) 65 kA
Cualquier fusible o disyuntor listado por UL, protección de conductor de derivación en instalaciones grupales (600Y / 347 V CA) 18 kA
Tensión máxima de funcionamiento UL/CSAMain Circuit 600 V AC
Potencia nominal UL/CSA(120 V AC) Single Phase 0.5 Hp
(220 ... 240 V AC) Single Phase 1.5 Hp
Amperios a plena carga Uso del motor(120 V AC) Single Phase 9.8 A
(220 ... 240 V AC) Single Phase 10 A
Rotor bloqueado Amperios(120 V AC) Single Phase 58.8 A
(220 ... 240 V AC) Single Phase 58.8 A
Capacidad de conexión del circuito principal UL/CSAVarado 1/2x 18-10 AWG
Varado 1x 8 AWG
Ambiente
Temperatura ambienteAround the Enclosure 0 ... +40 °C
Funcionamiento -25 ... +70 °C
Operation Compensated -25 ... +60 °C
Almacenamiento -50 ... +80 °C
Compensación de la temperatura del aire ambienteSí
Altitud máxima de funcionamiento permisible2000 m
Resistencia a los golpes según IEC 60068-2-27Pulso de 11 ms 25g
Resistencia a las vibraciones según IEC 60068-2-65g 3 ... 150 Hz
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SAA963005-4502
Información sobre RoHS1SAA963006-4501
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA2CMT2023-006539
WEEE B2C / B2BDe empresa a empresa
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
ABB EcoSolutions
Instrucciones de desmontaje al final de la vida útil1SAC200333H0001
Declaración Ambiental de Producto - EPD1SAC200360H0001
1SAC200385H0001
Certificados y Declaraciones (Número de Documento)
A2L Certificate – IEC1SAA963000-4601
Certificado CCC2024010307658958
Certificado CQCCQC2017010307034621
Característica de la corriente de corte1SAM300518F0001
Declaración de conformidad - CCC2020980307004600
Declaración de conformidad - CE1SAD101100-3404
Declaración de conformidad - UKCA1SAD201100-3404
Certificado KC1SAA963002-1502
Certificado RMRS1SAA918000-0704
Certificado ULE137861-20090225
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho50 mm
Embalaje Nivel 1 Largo117 mm
Embalaje Nivel 1 Alto82 mm
Embalaje Nivel 1 Peso0.322 kg
Embalaje Nivel 1 EAN4013614535208
Embalaje Nivel 2 Unidadescartón 28 pieza
Embalaje Nivel 2 Ancho280 mm
Embalaje Nivel 2 Largo395 mm
Embalaje Nivel 2 Alto210 mm
Embalaje Nivel 2 Peso13.386 kg
Nivel de paquete 2 EAN4013614535529
Clasificaciones y estándares externos
Código de clasificación de objetosF
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10EC000228 - Power circuit-breaker for trafo/generator/installation protection
Clase electrónicaV11.0 : 27370409
UNSPSC39121601
Código de categoría granular de IDEA (IGCC)4813 >> Circuit breakers
Número E (Finlandia)3709087

ETIM for 1SAM340010R1010 Interruptores de baja tensión (EC000228)

CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor10 A
CaracterísticaTensión nominal (EF003977)
Valor690 V
CaracterísticaCorriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048)
Valor100 kA
CaracterísticaAjuste actual de liberación de sobrecarga (EF002336)
Valor10 A
CaracterísticaRango de ajuste de liberación instantánea de cortocircuito (EF007131)
Valor200 A
CaracterísticaProtección de fallo a tierra integrada (EF007296)
ValorNo
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión de abrazadera con resorte
CaracterísticaConstrucción del dispositivo (EF008240)
ValorDispositivo completo en carcasa
CaracterísticaApto para montaje en carril DIN (EF007250)
ValorSí
CaracterísticaMontaje en rail DIN opcional (EF008904)
ValorSí
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaCon alarma activada (EF007006)
ValorSí
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaPosición de la conexión para el circuito principal de tensión (EF006671)
ValorParte frontal
CaracterísticaEjecución del elemento accionador (EF006976)
ValorBotón giratorio (mando)
CaracterísticaAparato completo con dispositivo de protección (EF008906)
ValorSí
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
