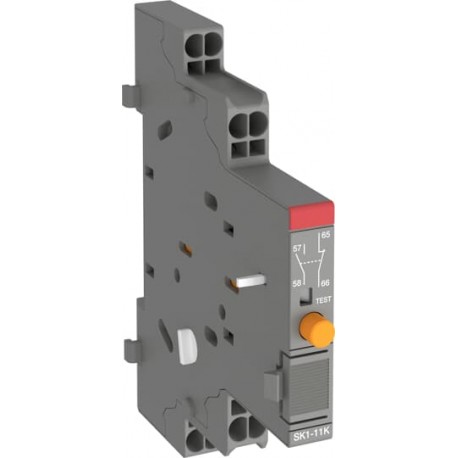

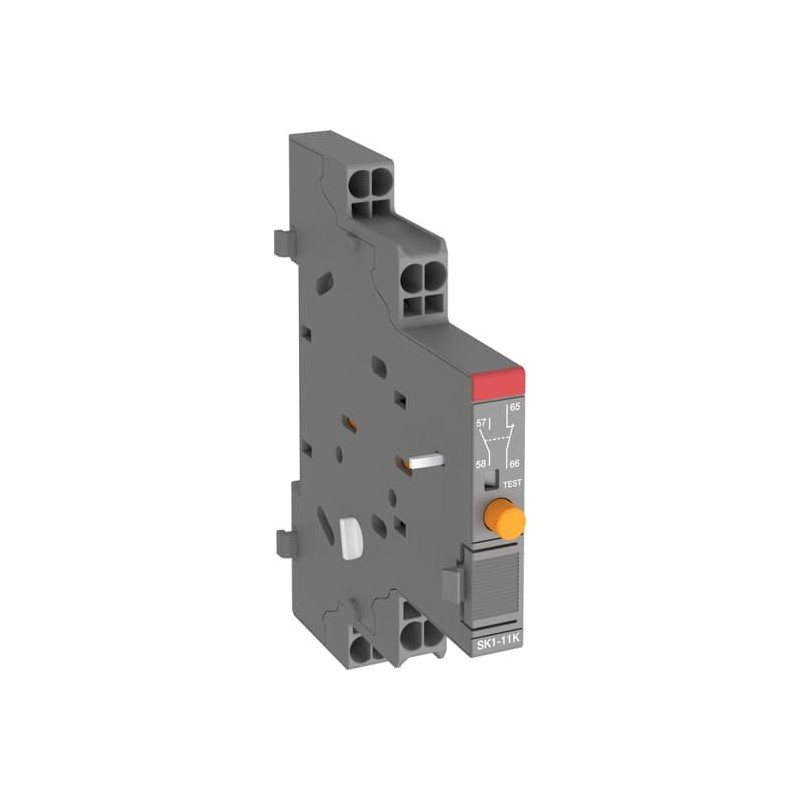

1SAM201903R1201 ABB SK1-11K Contacto de señal
1SAM201903R1201
ABB
SK1-11K Contacto de señal
SK1-11K Signaling Contact 1 NO + 1 NC with Push-In terminals
Componentes industriales de baja tensión > Bloque de contactos auxiliares
Guardamotores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 2 pieza |
| Código arancelario | 85365080 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100212C0201 |
| Instrucciones y manuales | 2CDC131120M6801 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Vídeo de marketing | 2CDC131130V0201 |
| Dimensiones | |
| Ancho del product | 9 mm |
| Alto del producto | 90 mm |
| Largo del product | 78.5 mm |
| Peso del product | 0.035 kg |
| Técnica | |
| Tensión nominal de operación | 690 V AC |
| 600 V DC | |
| Main Circuit 690 V | |
| Tensión nominal soportada por impulsos (Uimp) | Auxiliary Circuit 6 kV |
| Tensión nominal de aislamiento (Ui) | 690 V |
| Número de contactos auxiliares NC | 1 |
| Número de contactos auxiliares NO | 1 |
| Grado de protección | IP20 |
| Durabilidad eléctrica | 100000 cycle |
| Durabilidad mecánica | Nr. Operations 100000 cycle |
| Tipo de terminal | Terminales de resorte a presión |
| Capacidad de conexión del circuito auxiliar | Flexible con férula 1/2x 0.5 ... 2.5 mm² |
| Flexible con férula aislada 1/2x 0.5 ... 1.5 mm² | |
| Flexible 1/2x 0.5 ... 2.5 mm² | |
| Rígido 1/2x 0.5 ... 2.5 mm² | |
| Longitud de pelado del cable | Circuito auxiliar 10 mm |
| Destornillador recomendado | M3 |
| Posición de montaje | 1 ... 6 |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V AC |
| Capacidad de conexión Circuito auxiliar UL/CSA | Rígido 1/2x 20-14 AWG |
| Varado 1/2x 20-14 AWG | |
| Clasificación de los contactos UL/CSA | B600 |
| Q600 | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -50 ... +80 °C | |
| Resistencia a los golpes según IEC 60068-2-27 | Pulso de 11 ms 25g |
| Resistencia a las vibraciones según IEC 60068-2-6 | 5g 3 ... 150 Hz |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SAA963005-4502 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006539 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SAA963000-4601 |
| Certificado ABS | 1SAA963001-0101 |
| Certificado CB | 1SAA963004-2002 |
| Certificado CCC | 2024010305656671 |
| Certificado CQC | CQC2017010304032778 |
| Declaración de conformidad - CCC | 2020980304001252 |
| Declaración de conformidad - CE | 1SAD101100-3410 |
| Declaración de conformidad - UKCA | 1SAD201100-3410 |
| Certificado RINA | 1SAA963002-0802 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 2 pieza |
| Embalaje Nivel 1 Ancho | 25 mm |
| Embalaje Nivel 1 Largo | 80 mm |
| Embalaje Nivel 1 Alto | 93 mm |
| Embalaje Nivel 1 Peso | 0.08 kg |
| Embalaje Nivel 1 EAN | 4013614523502 |
| Embalaje Nivel 2 Unidades | cartón 160 pieza |
| Embalaje Nivel 2 Ancho | 280 mm |
| Embalaje Nivel 2 Largo | 395 mm |
| Embalaje Nivel 2 Alto | 210 mm |
| Embalaje Nivel 2 Peso | 5.99 kg |
| Nivel de paquete 2 EAN | 4013614523519 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000041 - Auxiliary contact block |
| ETIM 10 | EC000041 - Auxiliary contact block |
| Clase electrónica | V11.0 : 27371302 |
| UNSPSC | 39121522 |
| Código de categoría granular de IDEA (IGCC) | 4743 >> Auxiliary contact block |
| Número E (Finlandia) | 3707828 |
| Número E (Noruega) | 4364214 |
| Número E (Suecia) | 3110468 |
| Característica | Valor |
|---|---|
| Número de contactos inversores (EF008257) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 1 |
| Número de contactos normalmente cerrados (EF008255) | 1 |
| Número de interruptores de señal de error (EF007613) | 1 |
| Corriente de funcionamiento nominal Ie a CA-15, 230 V (EF001385) | 4 A |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de abrazadera con resorte |
| Modelo (EF000010) | Montaje superior |
| Método de montaje (EF000003) | Montaje lateral |
| Portalámparas (EF000048) | Ninguno |
