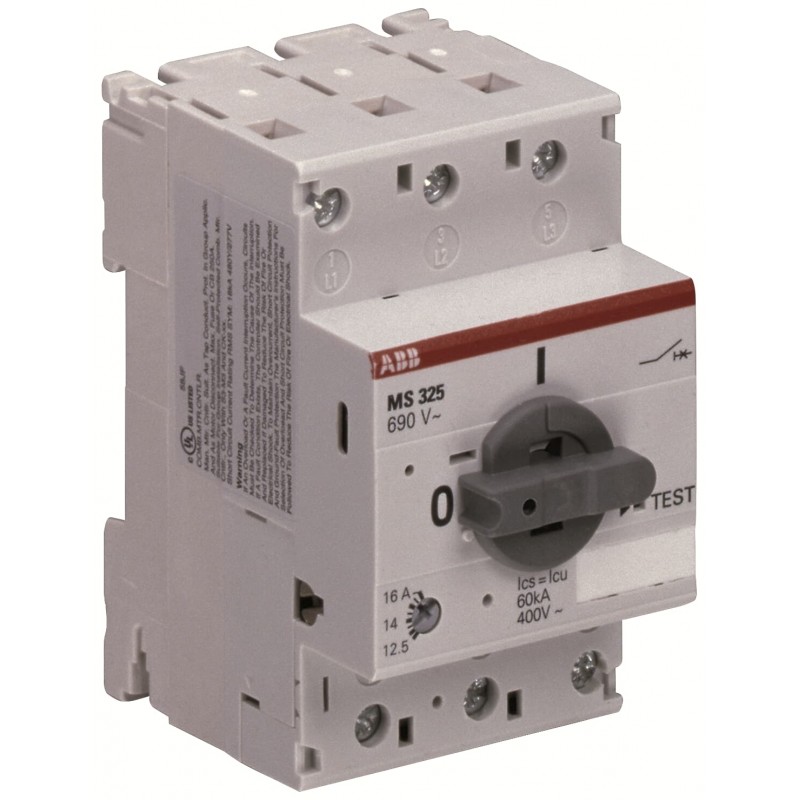

1SAM150000R1014 MS325 ABB MS325-25 Arrancador de motor manual 20 ... 25 A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SAM150000R1014 MS325 ABB MS325-25 Arrancador de motor manual 20 ... 25 A

1SAM150000R1014

MS325

ABB

MS325-25 Arrancador de motor manual 20 ... 25 A

Más detalles


Interruptores automáticos

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos


Más Información

▲


  • Tipo de producto extendido:
    MS325-25
  • ID de producto:
    1SAM150000R1014
  • Ean:
    4013614194399
  • Descripción del catálogo:
    MS325-25 Arrancador de motor manual 20 ... 25 A
  • Descripción larga:
    El arrancador de motor manual MS325-25 es un dispositivo de 54 mm de ancho con una corriente nominal de funcionamiento de Ie = 25 A. Este dispositivo se utiliza para encender y apagar manualmente los motores y protegerlos de forma fiable y sin necesidad de fusibles contra cortocircuitos, sobrecargas y fallos de fase. El arrancador de motor manual ofrece una capacidad nominal de corte de cortocircuito de servicio Ics = 50 kA a 400 VCA y la clase de disparo 10A. Otras características son la función de desconexión incorporada, la compensación de temperatura, el mecanismo sin disparo y una manija giratoria con una indicación clara de la posición del interruptor. El arrancador de motor manual es adecuado para aplicaciones trifásicas y monofásicas. Los contactos auxiliares, los contactos de señalización, los disparadores de subtensión, los disparos de derivación, las barras colectoras trifásicas, los bloques de alimentación de potencia y los dispositivos de bloqueo para la protección contra cambios no autorizados están disponibles como accesorios.

ordenamiento

  • Cantidad mínima de pedido:
    1 pieza
  • Número de arancel aduanero:
    85362010
  • ID de producto de reemplazo (NUEVO):
    1SAM350000R1014

Descargas populares

Dimensiones

  • Ancho neto del producto:
    54milímetro
  • Altura neta del producto:
    87.5milímetro
  • Profundidad / Longitud de la red del producto:
    75.5milímetro
  • Peso neto del producto:
    0.34kg

técnico

  • Capacidad de rotura de cortocircuito de servicio nominal (ICs):
    (230 V CA) 100 kA
    (400 V CA) 50 kA
    (440 V CA) 30 kA
    (500 V CA) 20 kA
    (690 V CA) 3 kA
  • Capacidad de rotura definitiva de cortocircuito nominal (ICu):
    (230 V CA) 100 kA
    (400 V CA) 50 kA
    (440 V CA) 30 kA
    (500 V CA) 20 kA
    (690 V CA) 3 kA
  • Ajuste de corriente instantánea de cortocircuito nominal (IYo):
    375 A
  • Rango de ajuste:
    20 ... 25 A
  • Potencia operativa nominal AC-3 (PE):
    (400 V) Trifásico 11 kW
  • Potencia operativa nominal AC-3e (PE):
    (400 V) Trifásico 0,25 kW
  • Tensión operativa nominal:
    Circuito principal 690 V CA
    Circuito principal 690 V CA
    Circuito principal 440 V CC
  • Corriente operacional nominal (IE):
    25 A
  • Corriente operativa clasificada AC-3 (IE):
    25 A
  • Corriente operacional nominal AC-3e (IE):
    1 A
  • Frecuencia nominal (f):
    Circuito principal a 60 Hz
    Circuito principal a 50 Hz
    Circuito principal a 50 Hz
    Circuito principal a 60 Hz
  • Tensión de soporte de impulso nominal (Uduende):
    Circuito Principal 6 kV
  • Tensión de aislamiento nominal (UYo):
    690 V
  • Pérdida de energía:
    en condiciones nominales de funcionamiento por polo 1,1 ... 1,7 W
  • Número de polos:
    3
  • Corriente térmica convencional de aire libre (Iésimo):
    Circuito Principal 25 A
  • Grado de Protección:
    Vivienda IP20
    Terminales de circuito principal IP10
    Terminales de circuito principal IP20
  • Grado de contaminación:
    3
  • Durabilidad eléctrica:
    Ciclo 50000
  • Durabilidad mecánica:
    Ciclo 100000
  • Tipo de terminal:
    Terminales de tornillo
  • Circuito principal de capacidad de conexión:
    Flexible con férula 1/2x 0.75 ... 2,5 mm²
    Flexible con férula 1/2x 0.75 ... 4 milímetros²
    Flexible con férula aislada 1/2x 0.75 ... 2,5 mm²
    Flexible con virola aislada 1/2x 0.75 ... 4 milímetros²
    Flexible 1/2x 0.75 ... 2,5 mm²
    Flexible 1/2x 1 ... 6 milímetros²
    Rígido 1/2x 1 ... 4 mm²
    Rígido 1/2x 1 ... 6 milímetros²
  • Apriete:
    Circuito Principal 1.4 N·m
  • Longitud de extracción de alambre:
    Circuito Auxiliar 8 mm
    Circuito Principal 10 mm
  • Controlador de tornillo recomendado:
    Pozidriv 2
    M3.5
  • Posición de montaje:
    1 ... 6
  • Montaje en riel DIN:
    TH35-15 (35 x 15 mm Riel de montaje) según IEC 60715
    TH35-7.5 (35 x 7,5 mm Riel de montaje) según IEC 60715
  • Distancia mínima de montaje:
    Tablero conductor eléctrico, horizontal - Hasta 400 V 0 mm
    Tablero conductor eléctrico, horizontal - Hasta 690 V 1.5 mm
    Tablero conductor eléctrico, vertical de 75 mm
    Otro dispositivo del mismo tipo, horizontal 0 mm
    Otro dispositivo del mismo tipo, vertical de 150 mm
  • Tipo de actuador:
    Mango giratorio
  • Indicación de posición de contacto:
    ENCENDIDO / APAGADO
  • normas:
    IEC/EN 60947-1
    IEC/EN 60947-2
    IEC/EN 60947-4-1
    UL 60947-1
    UL 60947-4-1

Ul/CSA técnico

  • Clasificación de corriente de cortocircuito (SCCR):
    Cualquier fusible o disyuntor listado por UL, instalaciones de grupo (480 V CA) 30 kA
    Cualquier fusible o disyuntor listado por UL, instalaciones de grupo (600 V CA) 5 kA
    Cualquier fusible o disyuntor listado por UL, desconexión del motor (480 V CA) 30 kA
    Cualquier fusible o disyuntor listado por UL, desconexión del motor (600 V CA) 5 kA
  • Tensión máxima de funcionamiento UL/CSA:
    Circuito principal 600 V CA
  • Clasificación de caballos UL/CSA:
    (220 ... 240 V AC) Trifásico 7.5 Hp
    (440 ... 480 V AC) Trifásico 15 CV
    (550 ... 600 V AC) Trifásico 20 CV
  • Uso del motor de amperios de carga completa:
    (110 ... 120 V AC) Trifásico 1 A
    (200 V CA) Trifásico 1 A
    (208 V CA) Trifásico 1 A
    (220 ... 240 V AC) Trifásico 1 A
    (440 ... 480 V AC) Trifásico 1 A
    (550 ... 600 V AC) Trifásico 0,9 A
  • Amperios de rotor bloqueados:
    (110 ... 120 V AC) Trifásico 6 A
    (200 V CA) Trifásico 6 A
    (208 V CA) Trifásico 6 A
    (220 ... 240 V AC) Trifásico 6 A
    (440 ... 480 V AC) Trifásico 6 A
    (550 ... 600 V AC) Trifásico 8 A
  • Clasificación de uso general UL/CSA:
    (600 V CA) 1 A
  • Circuito principal de capacidad de conexión UL/CSA:
    Flexible 1/2x 16-12 AWG
    Flexible 1/2x 14-8 AWG
    Varado 1/2x 16-12 AWG
    Varado 1/2x 14-8 AWG
  • Par de apriete UL/CSA:
    Circuito Auxiliar 7 in·lb
    Circuito Principal 14 in·lb

medioambiental

  • Temperatura ambiente del aire:
    Alrededor del Recinto 0 ... +40 °C
    Operación -25 ... +50 °C
    Operación Compensada -25 ... +55 °C
    Operación Compensada -25 ... +50 °C
    Almacenamiento -50 ... +80 °C
  • Compensación de temperatura del aire ambiente:
    Sí
  • Altitud máxima de funcionamiento permitida:
    2000 m
  • Declaración REACH:
    1SAA960005-4502
  • Resistencia a choques según IEC 60068-2-27:
    Pulso de 11 ms 15g
  • Resistencia a vibraciones según IEC 60068-2-6:
    5g / 10 ... 150 Hz
  • Información de RoHS:
    1SAA963006-4502
  • Estado rohs:
    Siguiendo la Directiva 2011/65/UE de la UE y la Enmienda 2015/863, de 22 de julio de 2019

Certificados y declaraciones

Información sobre contenedores

  • Unidades de nivel de paquete 1:
    caja 1 pieza
  • Ancho del nivel de paquete 1:
    92 mm
  • Nivel de paquete 1 Profundidad / Longitud:
    58 mm
  • Nivel de paquete 1 Altura:
    78 mm
  • Peso bruto de nivel 1 del paquete:
    0,37 kg
  • Paquete Nivel 1 EAN:
    4013614194399
  • Unidades de nivel de paquete 2:
    cartón 24 piezas
  • Ancho del nivel de paquete 2:
    280 milímetros
  • Nivel de paquete 2 Profundidad / Longitud:
    395 mm
  • Nivel de paquete 2 Altura:
    210 mm
  • Peso bruto de nivel de paquete 2:
    8,18 kg
  • Paquete Nivel 2 EAN:
    4013614494529

Clasificaciones

  • Código de clasificación de objetos:
    F
  • ETIM 4:
    EC000074 - Disyuntor protector del motor
  • ETIM 5:
    EC000074 - Disyuntor protector del motor
  • ETIM 6:
    EC000074 - Disyuntor de protección del motor
  • ETIM 7:
    EC000074 - Disyuntor de protección del motor
  • ETIM 8:
    EC000074 - Disyuntor de protección del motor
  • Clase electrónica:
    V11.0 : 27370401
  • UNSPSC:
    39121521
  • IDEA Código de categoría granular (IGCC):
    4731 >> Arrancadores manuales
  • Número electrónico (Finlandia):
    3707069
