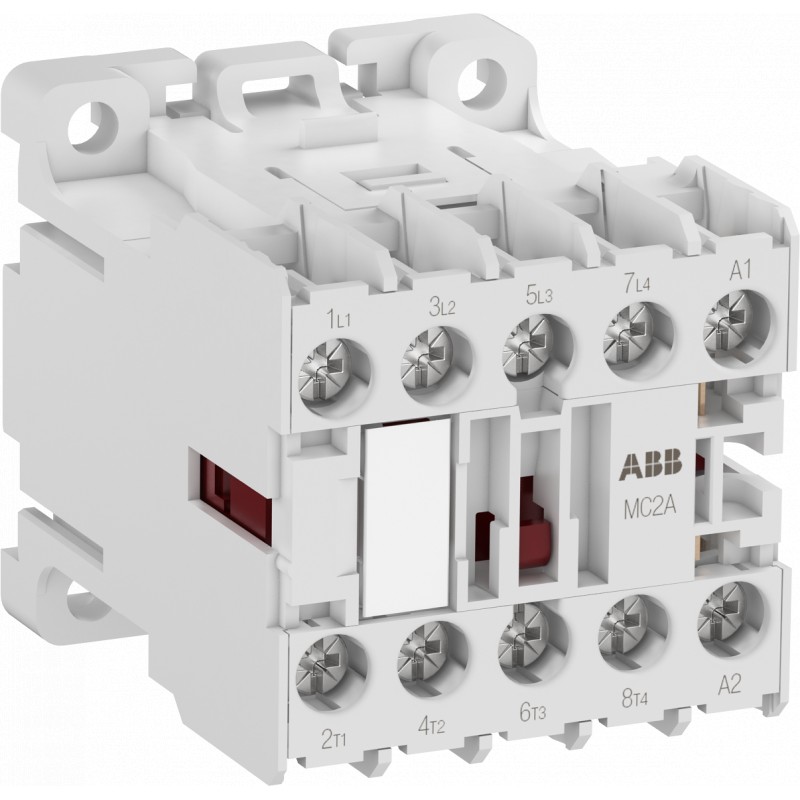

1SAL101918R9902 ABB MC2AB00ATM Mini Contactor
1SAL101918R9902
ABB
MC2AB00ATM Mini Contactor
MC2AB00ATM Mini Contactor 60 Hz 208 ... 220 V AC - 2 NO - 2 NC - Terminales de tornillo
Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA
Contactores y relés térmicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| Descargas Populares | |
| Datos de EPLAN | 9AAC426185_EPLAN |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 2CDC103061M6801 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 45 mm |
| Largo del product | 56 mm |
| Alto del producto | 48 mm |
| Peso del product | 0.17 kg |
| Técnica | |
| Número de contactos principales NO | 2 |
| Número de contactos principales NC | 2 |
| Número de contactos auxiliares NO | 0 |
| Número de contactos auxiliares NC | 0 |
| Número de polos | 4P |
| Normas | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Main Circuit 440 V DC | |
| Frecuencia nominal (f) | Control Circuit 60 Hz |
| Main Circuit 50 Hz | |
| Main Circuit 60 Hz | |
| Main Circuit DC | |
| Corriente térmica convencional de aire libre (Ith) | Circuito Principal 20 A |
| Corriente nominal de funcionamiento AC-1 (Ie) | (690 V) 55 °C 20 A |
| (690 V) 70 °C 16 A | |
| (230 V) 55 °C 20 A | |
| (230 V) 70 °C 16 A | |
| (400 V) 55 °C 20 A | |
| (400 V) 70 °C 16 A | |
| (500 V) 55 °C 20 A | |
| (500 V) 70 °C 16 A | |
| Corriente nominal de funcionamiento AC-3 (Ie) | (230 V) 55 °C 12 A |
| (400 V) 55 °C 12 A | |
| (500 V) 55 °C 10 A | |
| (690 V) NO 55°C 5 A | |
| Potencia operativa nominal AC-3 (Pe) | (230 V) Trifásico 3 kW |
| (400 V) Trifásico 5.5 kW | |
| (500 V) Trifásico 5.5 kW | |
| (690 V) Trifásico, NO 4 kW | |
| Capacidad de rotura nominal AC-3 | 8 x Ie / AC-3 |
| Capacidad nominal de fabricación AC-3 | 10 x Ie / AC-3 |
| Corriente nominal de corta duración Tensión baja (Icw) | a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 96 A |
| Tensión nominal de aislamiento (Ui) | 750 V |
| Tensión nominal soportada por impulsos (Uimp) | Main Circuit 6 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-1) 300 cycles per hour |
| (AC-15) 360 cycles per hour | |
| (AC-3) 1200 cycles per hour | |
| (DC-1) 600 cycles per hour | |
| (DC-13) 360 cycles per hour | |
| (DC-3) 600 cycles per hour | |
| Durabilidad mecánica | Nr. Operations 10000000 cycle |
| Límites de funcionamiento de la bobina | (acc. to IEC 60947-4-1) for AC supply 0.85 ... 1.1 x Uc (at θ ≤ 55 °C) |
| Tensión nominal del circuito de control (Uc) | 60 Hz 208 ... 220 V AC |
| Consumo de la bobina | Valor medio de tenencia 50 Hz 5.3 V·A |
| Valor medio de intracción 50 Hz 5.3 V·A | |
| Pérdida de potencia | en condiciones nominales de operación AC-1 por polo 0.7 W |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Capacidad de conexión del circuito principal | Flexible con férula 1x 0.75 ... 2.5 mm² |
| Flexible con férula 2x 0.75 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.75 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.75 ... 1.5 mm² | |
| Flexible 1/2x 0.75 ... 2.5 mm² | |
| Rígido 1x 0.75 ... 4 mm² | |
| Rígido 2x 0.75 ... 2.5 mm² | |
| Conexión del circuito de control de capacidad | Flexible con férula 1x 0.75 ... 2.5 mm² |
| Flexible con férula 2x 0.75 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.75 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.75 ... 1.5 mm² | |
| Flexible 1/2x 0.75 ... 2.5 mm² | |
| Rígido 1/2x 0.75 ... 2.5 mm² | |
| Longitud de pelado del cable | Circuito de control 9 mm |
| Circuito Principal 9 mm | |
| Grado de protección | Control Circuit Terminals IP20 |
| Main Circuit Terminals IP20 | |
| Destornillador recomendado | Pozidriv 2 |
| Par de apriete | Control Circuit 0.8 N·m |
| Main Circuit 0.8 ... 1.0 N·m | |
| Tipo de terminal | Terminales de tornillo |
| Tipo de minicontactor | Mini Contactor |
| Nombre del producto | Mini Contactor |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V AC |
| Clasificación de uso general UL/CSA | (600 V AC) 20 A |
| Potencia nominal UL/CSA | (115 V AC) Single Phase 0.5 Hp |
| (200 V AC) Three Phase 3 Hp | |
| (220 ... 240 V AC) Three Phase 3 Hp | |
| (230 V AC) Single Phase 2 Hp | |
| (440 ... 480 V AC) Three Phase 7.5 Hp | |
| (550 ... 600 V AC) Three Phase 10 Hp | |
| Capacidad de conexión del circuito principal UL/CSA | Varado 1/2x 18-12 AWG |
| Par de apriete UL/CSA | Control Circuit 7 in·lb |
| Main Circuit 7 in·lb | |
| Amperios a plena carga Uso del motor | (115 V AC) Single Phase 9.8 A |
| (200 V AC) Three Phase 11 A | |
| (220 ... 240 V AC) Three Phase 9.6 A | |
| (230 V AC) Single Phase 12 A | |
| (440 ... 480 V AC) Three Phase 11 A | |
| (550 ... 600 V AC) Three Phase 11 A | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -40 ... +70 °C |
| Almacenamiento -55 ... +80 °C | |
| Altitud máxima de funcionamiento permisible | 3000 m |
| Resistencia a los golpes según IEC 60068-2-27 | Pulso de 11 ms 25g |
| Resistencia a las vibraciones según IEC 60068-2-6 | 5g 3 ... 150 Hz |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SAA971000-4601 |
| Certificado BV | 1SAA971000-0201 |
| Certificado CB | 1SAA971000-2001 |
| Certificado CQC | CQC2019010304197131 |
| Declaración de conformidad - CCC | 2020980304001602 |
| Declaración de conformidad - CE | 1SAD101100-3201 |
| Declaración de conformidad - UKCA | 1SAD201100-3201 |
| Certificado RINA | 1SAA971001-0801 |
| Certificado UL | E191658-19880826 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 46 mm |
| Embalaje Nivel 1 Largo | 49 mm |
| Embalaje Nivel 1 Alto | 58 mm |
| Embalaje Nivel 1 Peso | 0.175 kg |
| Embalaje Nivel 1 EAN | 4013614544477 |
| Embalaje Nivel 2 Unidades | caja 20 pieza |
| Embalaje Nivel 2 Ancho | 237 mm |
| Embalaje Nivel 2 Largo | 102 mm |
| Embalaje Nivel 2 Alto | 120 mm |
| Embalaje Nivel 2 Peso | 3.55 kg |
| Nivel de paquete 2 EAN | 4013614544927 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| Clase electrónica | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Número E (Finlandia) | 3709525 |
| Característica | Valor |
|---|---|
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 208 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 208 V |
| Tipo de tensión de accionamiento (EF008242) | CA |
| Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) | 20 A |
| Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) | 12 A |
| Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) | 5.5 kW |
| Corriente de funcionamiento nominal Ie a 400 V CA-4 (EF008495) | 9 A |
| Potencia nominal de funcionamiento a 400 V, CA-4 (EF008496) | 4 kW |
| Potencia asignada de empleo NEMA (EF011960) | 2.2371 kW |
| Apto para instalación en serie (EF001126) | No |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Número de contactos normalmente cerrados como contactos principales (EF001375) | 2 |
| Número de contactos normalmente abiertos como contactos principales (EF001374) | 2 |
