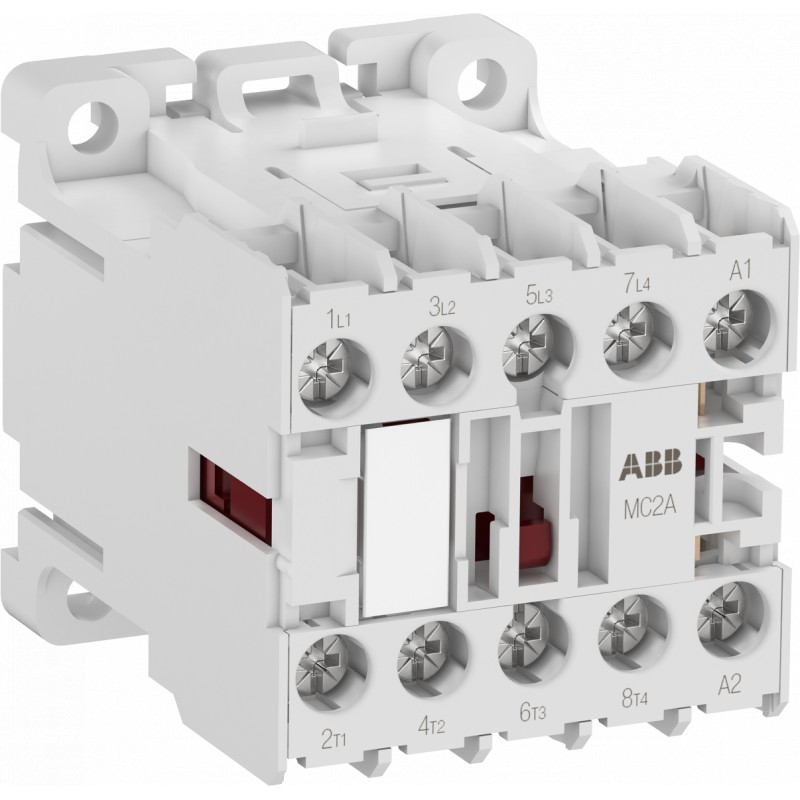

ABB 1SAL101650R9902 1SAL101650R9902 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SAL101650R9902 ABB MC2AB00AT4 Mini Contactor

Referencia: 1SAL101650R9902

Fabricante: ABB

Descripción:

MC2AB00AT4 Mini Contactor

MC2AB00AT4 Mini Contactor 120 V AC - 2 NO - 2 NC - Terminales de tornillo

Categorías:

Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA
ABB > Contactores y relés térmicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Más Información
ETIM
Opiniones

Garantía, reparación y devolución.

Precio unitario: 39,55 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Descuentos adicionales para clientes registrados.Regístrese y los precios se actualizarán automáticamente.

Calcule su precio por cantidad

Cantidad	Precio

Plazo estándar: 25 días.

Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.
Cualquier modificación en los plazos de entrega una vez tramitado el pedido le sería notificada.
A este plazo habría que añadirle el plazo de tránsito desde nuestro centro logístico hasta su empresa.

MÁS INFORMACIÓN

Clasificación
Cantidad mínima de pedido	1 pieza
Código arancelario	85365080
Descargas Populares
Datos de EPLAN	9AAC426185_EPLAN
Ficha técnica, información técnica	1SBC100214C0202
Instrucciones y manuales	2CDC103061M6801
Dibujo dimensional CAD	2CDC001079B0201
Dimensiones
Ancho del product	45 mm
Largo del product	56 mm
Alto del producto	48 mm
Peso del product	0.17 kg
Técnica
Número de contactos principales NO	2
Número de contactos principales NC	2
Número de contactos auxiliares NO	0
Número de contactos auxiliares NC	0
Número de polos	4P
Normas	IEC/EN 60947-1
	IEC/EN 60947-4-1
	UL 60947-1
	UL 60947-4-1
Tensión nominal de operación	Main Circuit 690 V AC
	Main Circuit 440 V DC
Frecuencia nominal (f)	Control Circuit 50 Hz
	Control Circuit 60 Hz
	Main Circuit 50 Hz
	Main Circuit 60 Hz
	Main Circuit DC
Corriente térmica convencional de aire libre (I_th)	Circuito Principal 20 A
Corriente nominal de funcionamiento AC-1 (I_e)	(690 V) 55 °C 20 A
	(690 V) 70 °C 16 A
	(230 V) 55 °C 20 A
	(230 V) 70 °C 16 A
	(400 V) 55 °C 20 A
	(400 V) 70 °C 16 A
	(500 V) 55 °C 20 A
	(500 V) 70 °C 16 A
Corriente nominal de funcionamiento AC-3 (I_e)	(230 V) 55 °C 12 A
	(400 V) 55 °C 12 A
	(500 V) 55 °C 10 A
	(690 V) NO 55°C 5 A
Potencia operativa nominal AC-3 (P_e)	(230 V) Trifásico 3 kW
	(400 V) Trifásico 5.5 kW
	(500 V) Trifásico 5.5 kW
	(690 V) Trifásico, NO 4 kW
Capacidad de rotura nominal AC-3	8 x Ie / AC-3
Capacidad nominal de fabricación AC-3	10 x Ie / AC-3
Corriente nominal de corta duración Tensión baja (I_cw)	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 96 A
Tensión nominal de aislamiento (U_i)	750 V
Tensión nominal soportada por impulsos (U_imp)	Main Circuit 6 kV
Frecuencia máxima de conmutación eléctrica	(AC-1) 300 cycles per hour
	(AC-15) 360 cycles per hour
	(AC-3) 1200 cycles per hour
	(DC-1) 600 cycles per hour
	(DC-13) 360 cycles per hour
	(DC-3) 600 cycles per hour
Durabilidad mecánica	Nr. Operations 10000000 cycle
Límites de funcionamiento de la bobina	(acc. to IEC 60947-4-1) for AC supply 0.85 ... 1.1 x Uc (at θ ≤ 55 °C)
Tensión nominal del circuito de control (U_c)	120 V AC
Consumo de la bobina	Valor medio de tenencia 50 Hz 5.3 V·A
	Valor medio de intracción 50 Hz 5.3 V·A
Pérdida de potencia	en condiciones nominales de operación AC-1 por polo 0.7 W
Montaje en contactores	TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
	TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
Capacidad de conexión del circuito principal	Flexible con férula 1x 0.75 ... 2.5 mm²
	Flexible con férula 2x 0.75 ... 1.5 mm²
	Flexible con férula aislada 1x 0.75 ... 2.5 mm²
	Flexible con férula aislada 2x 0.75 ... 1.5 mm²
	Flexible 1/2x 0.75 ... 2.5 mm²
	Rígido 1x 0.75 ... 4 mm²
	Rígido 2x 0.75 ... 2.5 mm²
Conexión del circuito de control de capacidad	Flexible con férula 1x 0.75 ... 2.5 mm²
	Flexible con férula 2x 0.75 ... 1.5 mm²
	Flexible con férula aislada 1x 0.75 ... 2.5 mm²
	Flexible con férula aislada 2x 0.75 ... 1.5 mm²
	Flexible 1/2x 0.75 ... 2.5 mm²
	Rígido 1/2x 0.75 ... 2.5 mm²
Longitud de pelado del cable	Circuito de control 9 mm
	Circuito Principal 9 mm
Grado de protección	Control Circuit Terminals IP20
	Main Circuit Terminals IP20
Destornillador recomendado	Pozidriv 2
Par de apriete	Control Circuit 0.8 N·m
	Main Circuit 0.8 ... 1.0 N·m
Tipo de terminal	Terminales de tornillo
Tipo de minicontactor	Mini Contactor
Nombre del producto	Mini Contactor
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA	Main Circuit 600 V AC
Clasificación de uso general UL/CSA	(600 V AC) 20 A
Potencia nominal UL/CSA	(115 V AC) Single Phase 0.5 Hp
	(200 V AC) Three Phase 3 Hp
	(220 ... 240 V AC) Three Phase 3 Hp
	(230 V AC) Single Phase 2 Hp
	(440 ... 480 V AC) Three Phase 7.5 Hp
	(550 ... 600 V AC) Three Phase 10 Hp
Capacidad de conexión del circuito principal UL/CSA	Varado 1/2x 18-12 AWG
Par de apriete UL/CSA	Control Circuit 7 in·lb
	Main Circuit 7 in·lb
Amperios a plena carga Uso del motor	(115 V AC) Single Phase 9.8 A
	(200 V AC) Three Phase 11 A
	(220 ... 240 V AC) Three Phase 9.6 A
	(230 V AC) Single Phase 12 A
	(440 ... 480 V AC) Three Phase 11 A
	(550 ... 600 V AC) Three Phase 11 A
Ambiente
Temperatura ambiente	Funcionamiento -40 ... +70 °C
	Almacenamiento -55 ... +80 °C
Altitud máxima de funcionamiento permisible	3000 m
Resistencia a los golpes según IEC 60068-2-27	Pulso de 11 ms 25g
Resistencia a las vibraciones según IEC 60068-2-6	5g 3 ... 150 Hz
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Estado de RoHS	Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA	2CMT2023-006525
WEEE B2C / B2B	De empresa a empresa
Categoría RAEE	5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Certificados y Declaraciones (Número de Documento)
A2L Certificate – IEC	1SAA971000-4601
Certificado BV	1SAA971000-0201
Certificado CB	1SAA971000-2001
Certificado CQC	CQC2019010304197131
Declaración de conformidad - CCC	2020980304001602
Declaración de conformidad - CE	1SAD101100-3201
Declaración de conformidad - UKCA	1SAD201100-3201
Certificado RINA	1SAA971001-0801
Certificado UL	E191658-19880826
Información de Embalaje
Embalaje Nivel 1 Unidades	caja 1 pieza
Embalaje Nivel 1 Ancho	46 mm
Embalaje Nivel 1 Largo	49 mm
Embalaje Nivel 1 Alto	58 mm
Embalaje Nivel 1 Peso	0.175 kg
Embalaje Nivel 1 EAN	4013614544422
Embalaje Nivel 2 Unidades	caja 20 pieza
Embalaje Nivel 2 Ancho	237 mm
Embalaje Nivel 2 Largo	102 mm
Embalaje Nivel 2 Alto	120 mm
Embalaje Nivel 2 Peso	3.55 kg
Nivel de paquete 2 EAN	4013614544873
Clasificaciones y estándares externos
Código de clasificación de objetos	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
Clase electrónica	V11.0 : 27371003
UNSPSC	39121529
Número E (Finlandia)	3709498

ETIM for 1SAL101650R9902 Interruptores de baja tensión (EC000066)

CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)

Valor120 V

CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)

Valor120 V

CaracterísticaTipo de tensión de accionamiento (EF008242)

ValorCA

CaracterísticaCorriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393)

Valor20 A

CaracterísticaCorriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392)

Valor12 A

CaracterísticaPotencia de funcionamiento nominal en CA-3, 400 V (EF001364)

Valor5.5 kW

CaracterísticaCorriente de funcionamiento nominal Ie a 400 V CA-4 (EF008495)

Valor9 A

CaracterísticaPotencia nominal de funcionamiento a 400 V, CA-4 (EF008496)

Valor4 kW

CaracterísticaPotencia asignada de empleo NEMA (EF011960)

Valor2.2371 kW

CaracterísticaApto para instalación en serie (EF001126)

ValorNo

CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)

Valor0

CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)

Valor0

CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)

ValorConexión roscada

CaracterísticaNúmero de contactos normalmente cerrados como contactos principales (EF001375)

Valor2

CaracterísticaNúmero de contactos normalmente abiertos como contactos principales (EF001374)

Valor2
