> ABB>Contactores y relés térmicos>1SAL101641R9902 ABB MC2A301AT4 Mini Contactor
ANUNCIAR
Anterior producto Siguiente producto

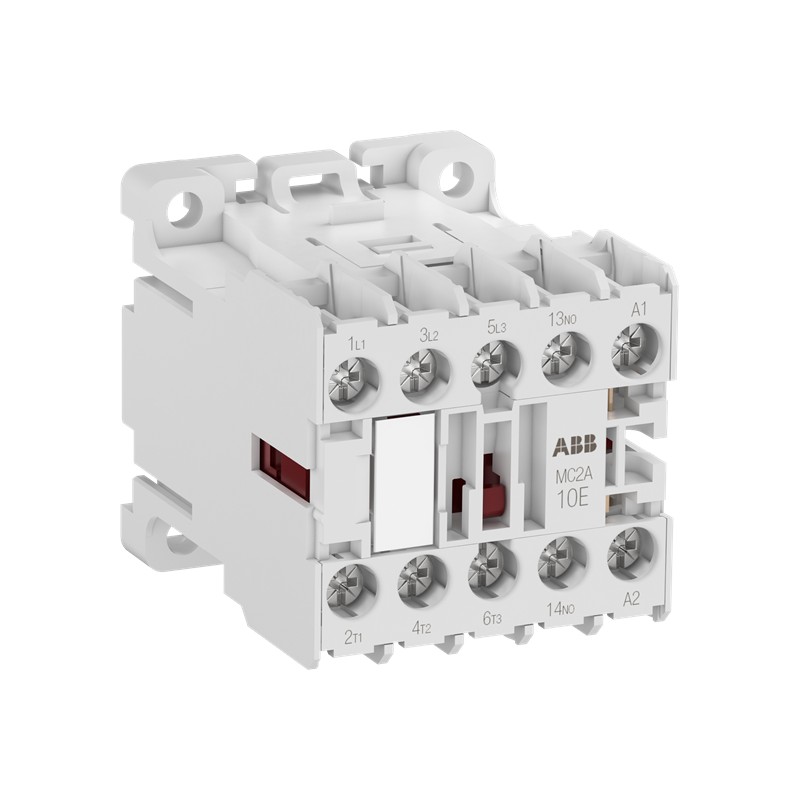

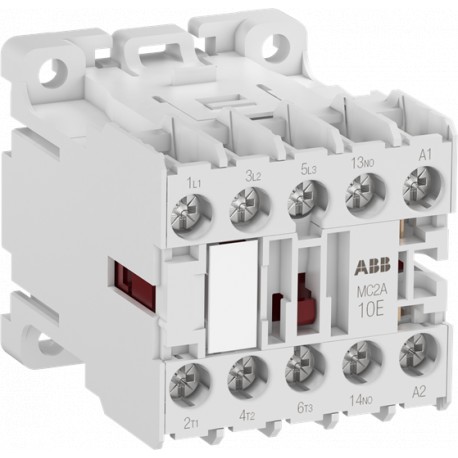

1SAL101641R9902 ABB MC2A301AT4 Mini Contactor Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SAL101641R9902 ABB MC2A301AT4 Mini Contactor

1SAL101641R9902

ABB

MC2A301AT4 Mini Contactor

El mini contactor MC2A301AT4 es un contactor de 3 polos de dimensiones optimizadas con 1 contacto auxiliar NC y terminales de tornillo. Este dispositivo es una gran solución cuando se necesitan altas prestaciones pero el espacio es limitado. Los mini contactores se utilizan en edificios residenciales, edificios comerciales y aplicaciones industriales para el control de cargas monofásicas o trifásicas de hasta 5,5 kW (AC-3) y 20 A / 690 V (AC-1) o la conmutación de señales de control. El producto es adecuado para montaje en pared o riel.

Más detalles


Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores y relés térmicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $51.07
Precio unitario: $51.07
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


b'

Información general

Tipo de producto extendido:
MC2A301AT4
ID de producto:
1SAL101641R9902
Ean:
4013614544200
Descripción del catálogo:
Mini contactor MC2A301AT4 3NO AUX 1NC 120V 50/60Hz
Descripción larga:
El mini contactor MC2A301AT4 es un contactor de 3 polos de dimensiones optimizadas con 1 contacto auxiliar NC y terminales de tornillo. Este dispositivo es una gran solución cuando se necesitan altas prestaciones pero el espacio es limitado. Los mini contactores se utilizan en edificios residenciales, edificios comerciales y aplicaciones industriales para el control de cargas monofásicas o trifásicas de hasta 5,5 kW (AC-3) y 20 A / 690 V (AC-1) o la conmutación de señales de control. El producto es adecuado para montaje en pared o riel.
\n

ordenamiento

Cantidad mínima de pedido:
1 pieza
Número de arancel aduanero:
85365080

Descargas populares

Instrucciones y manuales:
\n2CDC103061M6801

Dimensiones

Ancho neto del producto:
45 milímetros
Altura neta del producto:
48 milímetros
Profundidad / Longitud de la red del producto:
56 milímetros
Peso neto del producto:
0,17 kg

técnico

Número de polos:
3
Tipo de mini contactor:
Mini Contactor
Tensión operativa nominal:
Circuito auxiliar 690 V AC

Circuito Auxiliar 440 V CC

Circuito principal 690 V CA

Circuito principal 440 V CC
Frecuencia nominal (f):
Circuito auxiliar 50 Hz

Circuito Auxiliar 60 Hz

Circuito auxiliar DC

Circuito de control 50 Hz

Circuito de control 60 Hz

Circuito principal a 50 Hz

Circuito principal a 60 Hz

Circuito principal DC
Tensión de soporte de impulso nominal (Uduende):
Circuito Auxiliar 6 kV

Circuito Principal 6 kV
Tensión de aislamiento nominal (UYo):
750 V
Número de contactos principales NC:
0
Número de contactos principales NO:
3
Corriente operativa clasificada AC-1 (IE):
(690 V) 55 °C 20 A

(690 V) 70 °C 16 A

(230 V) 55 °C 20 A

(230 V) 70 °C 16 A

(400 V) 55 °C 20 A

(400 V) 70 °C 16 A

(500 V) 55 °C 20 A

(500 V) 70 °C 16 A
Potencia operativa nominal AC-3 (PE):
(230 V) Trifásico 3 kW

(400 V) Trifásico 5,5 kW

(500 V) Trifásico 5,5 kW

(690 V) Trifásico, NO 4 kW
Clasificación de corto tiempo soportar corriente (ICw):
a 40 °C Temperatura ambiente, en aire libre, desde un estado frío 10 s 96 A
Número de contactos auxiliares NC:
1
Número de contactos auxiliares NO:
0
Corriente operativa nominal AC-15 (IE):
(240 V) 6 A

(400 V) 4 A

(500 V) 2,5 A

(690 V) 1,5 A
Corriente operativa nominal DC-13 (IE):
(24 V) 5 A

(48 V) 2,5 A

(125 V) 0,7 A

(250 V) 0,3 A

(440 V) 0,15 A
Corriente térmica convencional de aire libre (Iésimo):
Circuito auxiliar 16 A

Circuito Principal 20 A
Tensión de circuito de control nominal (UC):
120 V CA
Límites de funcionamiento de la bobina:
(según IEC 60947-4-1) para alimentación de CA 0,85 ... 1,1 x Uc (a θ ≤ 55 °C)
Grado de Protección:
Terminales de circuito auxiliar IP20

Terminales de circuito de control IP20

Terminales de circuito principal IP20
Durabilidad mecánica:
10000000 ciclo
Capacidad mínima de conmutación:
Circuito auxiliar 17 V

Circuito auxiliar 5 mA
Frecuencia máxima de conmutación eléctrica:
(AC-1) 300 ciclos por hora

(AC-15) 360 ciclos por hora

(AC-3) 1200 ciclos por hora

(DC-1) 600 ciclos por hora

(DC-13) 360 ciclos por hora

(DC-3) 600 ciclos por hora
Circuito principal de capacidad de conexión:
Flexible con Ferrule 1x 0.75 ... 2,5 mm²

Flexible con virola 2x 0.75 ... 1,5 mm²

Flexible con férula aislada 1x 0.75 ... 2,5 mm²

Flexible con férula aislada 2x 0.75 ... 1,5 mm²

Flexible 1/2x 0.75 ... 2,5 mm²

Rígido 1x 0.75 ... 4 milímetros²

Rígido 2x 0.75 ... 2,5 mm²
Circuito auxiliar de capacidad de conexión:
Flexible con Ferrule 1x 0.75 ... 2,5 mm²

Flexible con virola 2x 0.75 ... 1,5 mm²

Flexible con férula aislada 1x 0.75 ... 2,5 mm²

Flexible con férula aislada 2x 0.75 ... 1,5 mm²

Flexible 1/2x 0.75 ... 2,5 mm²

Rígido 1x 0.75 ... 4 milímetros²

Rígido 2x 0.75 ... 2,5 mm²
Circuito de control de capacidad de conexión:
Flexible con Ferrule 1x 0.75 ... 2,5 mm²

Flexible con virola 2x 0.75 ... 1,5 mm²

Flexible con férula aislada 1x 0.75 ... 2,5 mm²

Flexible con férula aislada 2x 0.75 ... 1,5 mm²

Flexible 1/2x 0.75 ... 2,5 mm²

Rígido 1/2x 0.75 ... 2,5 mm²
Longitud de extracción de alambre:
Circuito Auxiliar 9 mm

Circuito de control 9 mm

Circuito principal 9 mm
Apriete:
Circuito auxiliar 0,8 ... 1.0 N·m

Circuito de control 0,8 N·m

Circuito principal 0,8 ... 1.0 N·m
Montaje en riel DIN:
TH35-15 (35 x 15 mm Riel de montaje) según IEC 60715

TH35-7.5 (35 x 7,5 mm Riel de montaje) según IEC 60715
Pérdida de energía:
en condiciones nominales de funcionamiento AC-1 por polo 0,7 W
normas:
IEC/EN 60947-1

IEC/EN 60947-4-1

IEC/EN 60947-5-1

UL 60947-1

UL 60947-4-1

UL 60947-5-1

Ul/CSA técnico

Tensión máxima de funcionamiento UL/CSA:
Circuito principal 600 V CA
Uso del motor de amperios de carga completa:
(115 V CA) Monofásico 9.8 A

(200 V CA) Tres fases 11 A

(230 V CA) Monofásico 12 A

(240 V CA) Trifásico 9,6 A

(380 ... 415 V AC) Trifásico 9.7 A

(440 ... 480 V AC) Trifásico 11 A

(550 ... 600 V AC) Trifásico 11 A
Clasificación de caballos UL/CSA:
(115 V CA) Monofásico 0,5 CV

(200 V CA) Trifásico 3 HP

(230 V CA) Monofásico 2 Hp

(240 V CA) Trifásico 3 Hp

(380 ... 415 V AC) Trifásico 5 Hp

(440 ... 480 V AC) Trifásico 7,5 Hp

(550 ... 600 V AC) Trifásico 10 HP
Clasificación de uso general UL/CSA:
(600 V CA) 20 A
Circuito principal de capacidad de conexión UL/CSA:
Varado 1/2x 18-12 AWG
Circuito auxiliar de capacidad de conexión UL/CSA:
Varado 1/2x 18-12 AWG
Par de apriete UL/CSA:
Circuito Auxiliar 7 in·lb

Circuito de control 7 in·lb

Circuito principal 7 in·lb

medioambiental

Temperatura ambiente del aire:
Funcionamiento -40 ... +55 °C

Almacenamiento -55 ... +80 °C
Altitud máxima de funcionamiento permitida:
3000 m
Resistencia a choques según IEC 60068-2-27:
11 ms Pulso 25g
Resistencia a vibraciones según IEC 60068-2-6:
5g / 3 ... 150 Hz
Estado rohs:
Siguiendo la Directiva 2011/65/UE de la UE

Certificados y declaraciones (número de documento)

Certificado BV:
\n1SAA971000-0201
Certificado CB:
\n1SAA971000-2001
Certificado CCC:
\n1SAA971000-3801
Certificado cULus:
\ncUL_E191658
Declaración de conformidad - CE:
\n1SAD938502-0305
Certificado EAC:
\n1SAA971000-2701
Instrucciones y manuales:
\n2CDC103061M6801
Certificado RINA:
\n1SAA971001-0801
Información de RoHS:
\n1SAD038501-0305

Información sobre contenedores

Unidades de nivel de paquete 1:
caja 1 pieza
Ancho del nivel de paquete 1:
46 milímetros
Nivel de paquete 1 Altura:
58 mm
Nivel de paquete 1 Profundidad / Longitud:
49 milímetros
Peso bruto de nivel 1 del paquete:
0,175 kg
Paquete Nivel 1 EAN:
4013614544200
Unidades de nivel de paquete 2:
caja 20 pieza
Ancho del nivel de paquete 2:
237 milímetros
Nivel de paquete 2 Altura:
120 mm
Nivel de paquete 2 Profundidad / Longitud:
102 milímetros
Peso bruto de nivel de paquete 2:
3,55 kg
Paquete Nivel 2 EAN:
4013614544644

Clasificaciones

Código de clasificación de objetos:
q
ETIM 5:
EC000066 - Contactor magnético, conmutación de CA
ETIM 6:
EC000066 - Contactor de potencia, conmutación de CA
ETIM 7:
EC000066 - Contactor de potencia, conmutación de CA
Clase electrónica:
7.0 27371003
UNSPSC:
39121529
\n
'

ETIM for 1SAL101641R9902 Interruptores de baja tensión (EC000066)
Característica Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 120 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 120 V
Tipo de tensión de accionamiento (EF008242) CA
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) 20 A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) 12 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 5.5 kW
Corriente de funcionamiento nominal Ie a 400 V CA-4 (EF008495) 9 A
Potencia nominal de funcionamiento a 400 V, CA-4 (EF008496) 4 kW
Potencia asignada de empleo NEMA (EF011960) 2.2371 kW
Apto para instalación en serie (EF001126) No
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares normalmente cerrados (EF001377) 1
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Número de contactos normalmente cerrados como contactos principales (EF001375) 0
Número de contactos normalmente abiertos como contactos principales (EF001374) 3
