ABBContactores y relés térmicos1SAL100384R9901 ABB MC1AA00ATN Mini Contactor

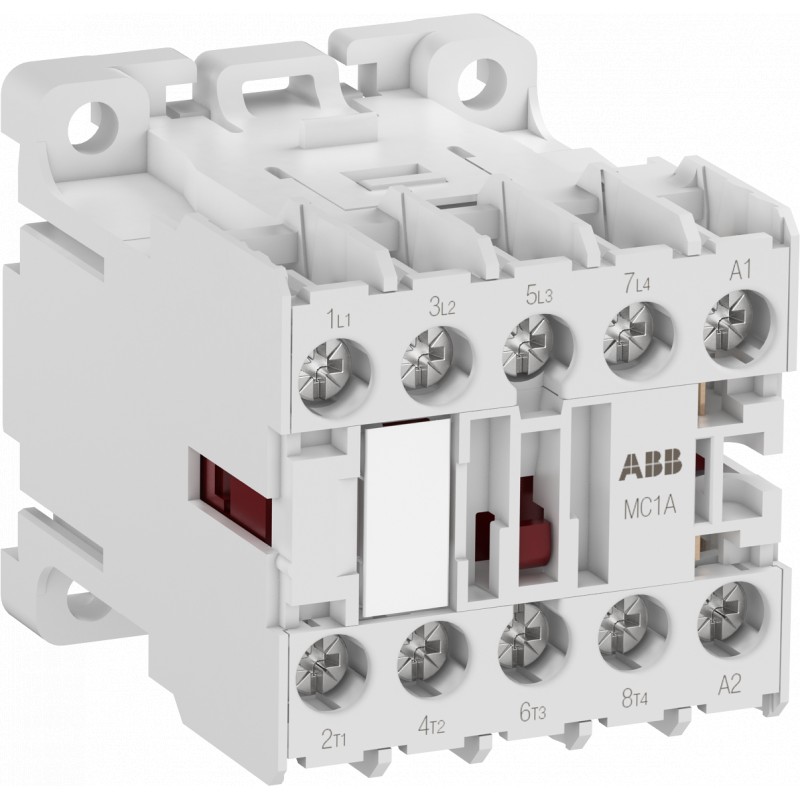

ABB 1SAL100384R9901 1SAL100384R9901 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SAL100384R9901 ABB MC1AA00ATN Mini Contactor

Referencia: 1SAL100384R9901

Fabricante: ABB

Descripción:

MC1AA00ATN Mini Contactor
El mini contactor MC1AA00ATN es un contactor de 4 polos de dimensiones optimizadas con terminales de tornillo. Este dispositivo es una gran solución cuando se necesitan altas prestaciones pero el espacio es limitado. Los mini contactores se utilizan en edificios residenciales, edificios comerciales y aplicaciones industriales para el control de cargas monofásicas o trifásicas de hasta 4 kW (AC-3) y 20 A / 690 V (AC-1) o la conmutación de señales de control. El producto es adecuado para montaje en pared o riel.

Categorías:

  • Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA
  • ABB > Contactores y relés térmicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 34,67 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

b'

Información general

Tipo de producto extendido:
MC1AA00ATN
ID de producto:
1SAL100384R9901
Ean:
4013614541711
Descripción del catálogo:
Mini contactor MC1AA00ATN 4NC 220-240V 50Hz / 240-277V60Hz
Descripción larga:
El mini contactor MC1AA00ATN es un contactor de 4 polos de dimensiones optimizadas con terminales de tornillo. Este dispositivo es una gran solución cuando se necesitan altas prestaciones pero el espacio es limitado. Los mini contactores se utilizan en edificios residenciales, edificios comerciales y aplicaciones industriales para el control de cargas monofásicas o trifásicas de hasta 4 kW (AC-3) y 20 A / 690 V (AC-1) o la conmutación de señales de control. El producto es adecuado para montaje en pared o riel.
\n

ordenamiento

Cantidad mínima de pedido:
1 pieza
Número de arancel aduanero:
85365080

Descargas populares

Instrucciones y manuales:
\n2CDC103061M6801

Dimensiones

Ancho neto del producto:
45 milímetros
Altura neta del producto:
48 milímetros
Profundidad / Longitud de la red del producto:
56 milímetros
Peso neto del producto:
0,17 kg

técnico

Número de polos:
4
Tipo de mini contactor:
Mini Contactor
Tensión operativa nominal:
Circuito principal 690 V CA

Circuito principal 440 V CC
Frecuencia nominal (f):
Circuito de control 50 Hz

Circuito de control 60 Hz

Circuito principal a 50 Hz

Circuito principal a 60 Hz

Circuito principal DC
Tensión de soporte de impulso nominal (Uduende):
Circuito Principal 6 kV
Tensión de aislamiento nominal (UYo):
750 V
Número de contactos principales NC:
4
Número de contactos principales NO:
0
Corriente operativa clasificada AC-1 (IE):
(690 V) 55 °C 20 A

(690 V) 70 °C 16 A

(230 V) 55 °C 20 A

(230 V) 70 °C 16 A

(400 V) 55 °C 20 A

(400 V) 70 °C 16 A

(500 V) 55 °C 20 A

(500 V) 70 °C 16 A
Potencia operativa nominal AC-3 (PE):
(230 V) Trifásico 2,2 kW

(400 V) Trifásico 4 kW

(500 V) Trifásico 4 kW

(690 V) Trifásico, NC 3 kW

(690 V) Trifásico, NO 4 kW
Clasificación de corto tiempo soportar corriente (ICw):
a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 10 s 72 A
Número de contactos auxiliares NC:
0
Número de contactos auxiliares NO:
0
Corriente térmica convencional de aire libre (Iésimo):
Circuito Principal 20 A
Tensión de circuito de control nominal (UC):
50 Hz 220 ... 240 V CA

60 Hz 240 ... 277 V CA
Límites de funcionamiento de la bobina:
(según IEC 60947-4-1) para alimentación de CA 0,85 ... 1,1 x Uc (a θ ≤ 55 °C)
Grado de Protección:
Terminales de circuito de control IP20

Terminales de circuito principal IP20
Durabilidad mecánica:
10000000 ciclo
Frecuencia máxima de conmutación eléctrica:
(AC-1) 300 ciclos por hora

(AC-15) 360 ciclos por hora

(AC-3) 1200 ciclos por hora

(DC-1) 600 ciclos por hora

(DC-13) 360 ciclos por hora

(DC-3) 600 ciclos por hora
Circuito principal de capacidad de conexión:
Flexible con Ferrule 1x 0.75 ... 2,5 mm²

Flexible con virola 2x 0.75 ... 1,5 mm²

Flexible con férula aislada 1x 0.75 ... 2,5 mm²

Flexible con férula aislada 2x 0.75 ... 1,5 mm²

Flexible 1/2x 0.75 ... 2,5 mm²

Rígido 1x 0.75 ... 4 milímetros²

Rígido 2x 0.75 ... 2,5 mm²
Circuito de control de capacidad de conexión:
Flexible con Ferrule 1x 0.75 ... 2,5 mm²

Flexible con virola 2x 0.75 ... 1,5 mm²

Flexible con férula aislada 1x 0.75 ... 2,5 mm²

Flexible con férula aislada 2x 0.75 ... 1,5 mm²

Flexible 1/2x 0.75 ... 2,5 mm²

Rígido 1/2x 0.75 ... 2,5 mm²
Longitud de extracción de alambre:
Circuito de control 9 mm

Circuito principal 9 mm
Apriete:
Circuito de control 0,8 N·m

Circuito principal 0,8 ... 1.0 N·m
Montaje en riel DIN:
TH35-15 (35 x 15 mm Riel de montaje) según IEC 60715

TH35-7.5 (35 x 7,5 mm Riel de montaje) según IEC 60715
Pérdida de energía:
en condiciones nominales de funcionamiento AC-1 por polo 0,7 W
normas:
IEC/EN 60947-1

IEC/EN 60947-4-1

UL 60947-1

UL 60947-4-1

Ul/CSA técnico

Tensión máxima de funcionamiento UL/CSA:
Circuito principal 600 V CA
Uso del motor de amperios de carga completa:
(115 V CA) Monofásico 9.8 A

(200 V CA) Tres fases 11 A

(230 V CA) Monofásico 10 A

(240 V CA) Trifásico 9,6 A

(380 ... 415 V AC) Trifásico 6.1 A

(440 ... 480 V AC) Trifásico 7,6 A

(550 ... 600 V AC) Trifásico 6.1 A
Clasificación de caballos UL/CSA:
(115 V CA) Monofásico 0,5 CV

(200 V CA) Trifásico 3 HP

(230 V CA) Monofásico 1.5 CV

(240 V CA) Trifásico 3 Hp

(380 ... 415 V AC) Trifásico 3 Hp

(440 ... 480 V AC) Trifásico 5 HP

(550 ... 600 V AC) Trifásico 5 Hp
Clasificación de uso general UL/CSA:
(600 V CA) 20 A
Circuito principal de capacidad de conexión UL/CSA:
Varado 1/2x 18-12 AWG
Par de apriete UL/CSA:
Circuito de control 7 in·lb

Circuito principal 7 in·lb

medioambiental

Temperatura ambiente del aire:
Funcionamiento -40 ... +55 °C

Almacenamiento -55 ... +80 °C
Altitud máxima de funcionamiento permitida:
3000 m
Resistencia a choques según IEC 60068-2-27:
11 ms Pulso 25g
Resistencia a vibraciones según IEC 60068-2-6:
5g / 3 ... 150 Hz
Estado rohs:
Siguiendo la Directiva 2011/65/UE de la UE

Certificados y declaraciones (número de documento)

Certificado BV:
\n1SAA971000-0201
Certificado CB:
\n1SAA971000-2001
Certificado CCC:
\n1SAA971000-3801
Certificado cULus:
\ncUL_E191658
Declaración de conformidad - CE:
\n1SAD938502-0305
Certificado EAC:
\n1SAA971000-2701
Instrucciones y manuales:
\n2CDC103061M6801
Certificado RINA:
\n1SAA971000-0801
Información de RoHS:
\n1SAD038501-0305

Información sobre contenedores

Unidades de nivel de paquete 1:
caja 1 pieza
Ancho del nivel de paquete 1:
46 milímetros
Nivel de paquete 1 Altura:
58 mm
Nivel de paquete 1 Profundidad / Longitud:
49 milímetros
Peso bruto de nivel 1 del paquete:
0,175 kg
Paquete Nivel 1 EAN:
4013614541711
Unidades de nivel de paquete 2:
caja 20 pieza
Ancho del nivel de paquete 2:
237 milímetros
Nivel de paquete 2 Altura:
120 mm
Nivel de paquete 2 Profundidad / Longitud:
102 milímetros
Peso bruto de nivel de paquete 2:
3,55 kg
Paquete Nivel 2 EAN:
4013614542374

Clasificaciones

Código de clasificación de objetos:
q
ETIM 5:
EC000066 - Contactor magnético, conmutación de CA
ETIM 6:
EC000066 - Contactor de potencia, conmutación de CA
ETIM 7:
EC000066 - Contactor de potencia, conmutación de CA
Clase electrónica:
7.0 27371003
UNSPSC:
39121529
\n
'

ETIM for 1SAL100384R9901 Interruptores de baja tensión (EC000066)

CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor220 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor220 V
CaracterísticaTipo de tensión de accionamiento (EF008242)
ValorCA
CaracterísticaCorriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393)
Valor20 A
CaracterísticaCorriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392)
Valor9 A
CaracterísticaPotencia de funcionamiento nominal en CA-3, 400 V (EF001364)
Valor4 kW
CaracterísticaCorriente de funcionamiento nominal Ie a 400 V CA-4 (EF008495)
Valor9 A
CaracterísticaPotencia nominal de funcionamiento a 400 V, CA-4 (EF008496)
Valor4 kW
CaracterísticaPotencia asignada de empleo NEMA (EF011960)
Valor2.2371 kW
CaracterísticaApto para instalación en serie (EF001126)
ValorNo
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión roscada
CaracterísticaNúmero de contactos normalmente cerrados como contactos principales (EF001375)
Valor4
CaracterísticaNúmero de contactos normalmente abiertos como contactos principales (EF001374)
Valor0
