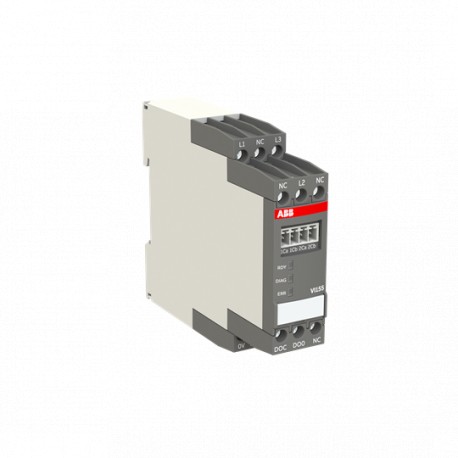

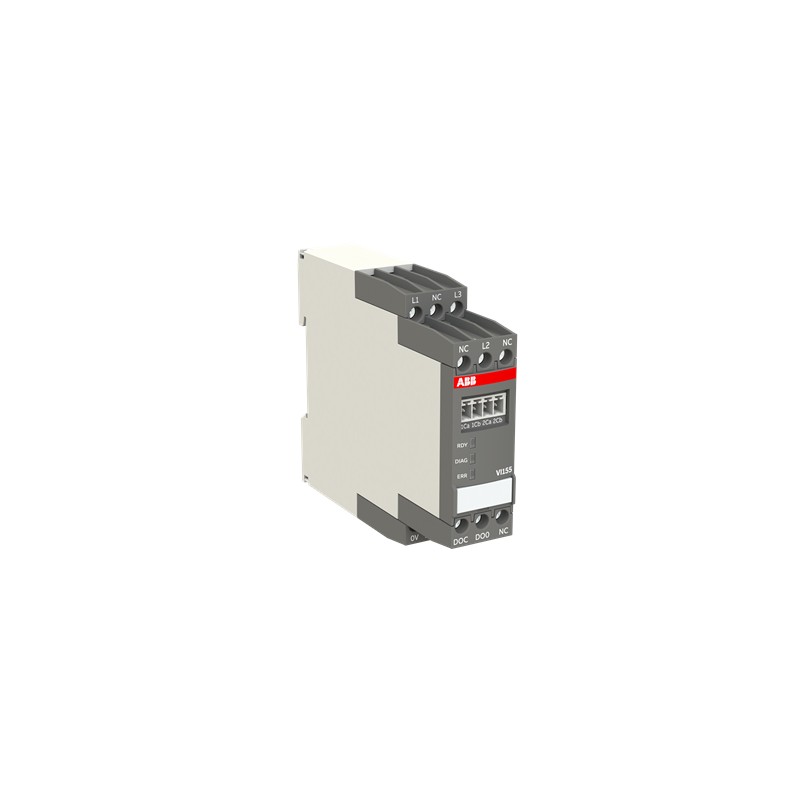

1SAJ655000R0101 ABB VI155.0 Volt.-module for UMC100
1SAJ655000R0101
ABB
VI155.0 Volt.-module for UMC100
VI155.0 Volt.-module for UMC100 Also for use in IT networks, Ue 150-690V AC
Componentes industriales de baja tensión > Módulo de expansión para dispositivo de gestión del motor
Relés electrónicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 90303370 |
| Tipo de producto principal | VI1 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC135032D0204 |
| Datos de EPLAN | 9AAC159135_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Largo del product | 105.9 mm |
| Alto del producto | 85.6 mm |
| Peso del product | 0.148 kg |
| Técnica | |
| Capacidad de conexión | 1x 0.75-2.5 mm² |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Pérdida de potencia | Aproximadamente 0.8 W |
| Tensión nominal de alimentación de control (Us) | 24 V DC |
| Destornillador recomendado | Pozidriv 1 |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 60947-1 | |
| IEC/EN 60947-5-1 | |
| IEC 61131-2 | |
| UL 508 | |
| Adecuado para la clase de producto | Universal Motor Controllers |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | Auxiliary Circuit 0.22 N·m |
| Control Circuit 0.6 ... 0.8 N·m | |
| Longitud de pelado del cable | 7 mm |
| Técnica UL/CSA | |
| Capacidad de conexión UL/CSA | Flexible con férula 1x 18-14 AWG |
| Flexible 1x 18-14 AWG | |
| Rígido 1x 20-12 AWG | |
| Ambiente | |
| Grado de protección | IP20 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SAA983001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006538 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ABS | 9AKK106930A7739 |
| Certificado ATEX | Not available |
| Certificado cULus | cULus_20220318_E48139 |
| Declaración de conformidad - CE | 1SVD981084-00 |
| Declaración de conformidad - UKCA | 1SVD981084-10 |
| Certificado DNV | TAA000015X-revision4 |
| Certificado GL | 1SAA962005-0401 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.173 kg |
| Embalaje Nivel 1 EAN | 4013614566257 |
| Clasificaciones y estándares externos | |
| Clase electrónica | V11.0 : 27370805 |
| Número E (Noruega) | 4552564 |
| ETIM 6 | EC002613 - Extension module for motor management device |
| ETIM 7 | EC002613 - Extension module for motor management device |
| ETIM 8 | EC002613 - Extension module for motor management device |
| ETIM 9 | EC002613 - Extension module for motor management device |
| Código de clasificación de objetos | B |
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Módulo analógico |
| Función de conmutación (EF000189) | Estable mono |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 24 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Número de entradas analógicas (EF001994) | 3 |
| Número de salidas analógicas (EF001995) | 0 |
| Entradas para la conexión del termistor (EF007116) | No |
| Entrada para la detección de fallos a tierra (EF007115) | No |
| Entrada para sensores de temperatura analógicos (EF007114) | Sí |
| Tipo de conexión eléctrica para circuitos auxiliares y de control (EF006979) | Conexión roscada |
| Grado de protección (IP) (EF005474) | IP20 |
| Grado de protección (NEMA) (EF011959) | Otros |
