ABBContactores y relés térmicos1SAH100035R9900 ABB MCRA013ATU Mini Contactor Relay

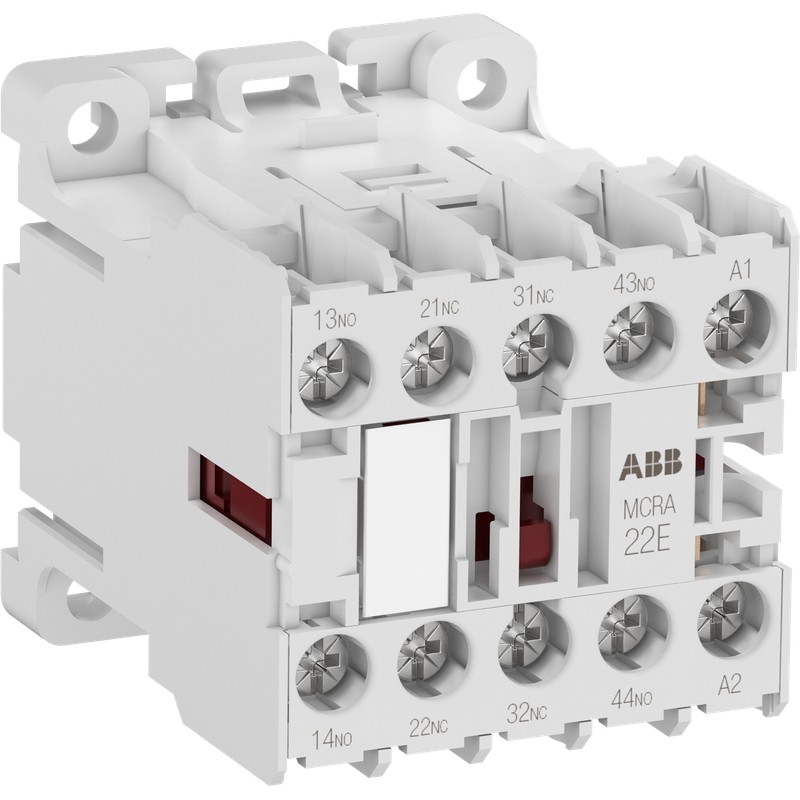

ABB 1SAH100035R9900 1SAH100035R9900 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SAH100035R9900 ABB MCRA013ATU Mini Contactor Relay

Referencia: 1SAH100035R9900

Fabricante: ABB

Descripción:

MCRA013ATU Mini Contactor Relay
MCRA013ATUMini Contactor Relay50 Hz 380 ... 400 V AC1NO3NCTerminales de tornillo

Categorías:

  • Componentes industriales de baja tensión > Contactor, relé
  • ABB > Contactores y relés térmicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 33,74 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85365080
Descargas Populares
Datos de EPLAN9AAC426189_EPLAN
Ficha técnica, información técnica1SBC100214C0202
Instrucciones y manuales2CDC103061M6801
Dibujo dimensional CAD2CDC001079B0201
Dimensiones
Ancho del product45 mm
Largo del product56 mm
Alto del producto48 mm
Peso del product0.17 kg
Técnica
Número de contactos principales NO0
Número de contactos principales NC0
Número de contactos auxiliares NO1
Número de contactos auxiliares NC3
Número de polos4P
NormasIEC/EN 60947-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-5-1
Tensión nominal de operaciónAuxiliary Circuit 690 V AC
Auxiliary Circuit 440 V DC
Frecuencia nominal (f)Auxiliary Circuit 50 Hz
Auxiliary Circuit 60 Hz
Auxiliary Circuit DC
Control Circuit 50 Hz
Control Circuit 60 Hz
Corriente térmica convencional de aire libre (Ith)Circuito auxiliar 10 A
Corriente nominal de funcionamiento AC-15 (Ie)(240 V) 6 A
(400 V) 4 A
(500 V) 2.5 A
(690 V) 1.5 A
Corriente nominal de funcionamiento DC-13 (Ie)(24 V) 5 A
(48 V) 2.5 A
(125 V) 0.55 A
(250 V) 0.3 A
(440 V) 0.15 A
Dispositivos de protección contra cortocircuitosgG Type Fuses 10 A
Tensión nominal de aislamiento (Ui)750 V
Tensión nominal soportada por impulsos (Uimp)Auxiliary Circuit 6 kV
Frecuencia máxima de conmutación eléctrica(AC-15) 360 cycles per hour
(DC-13) 360 cycles per hour
Durabilidad mecánicaNr. Operations 10000000 cycle
Capacidad mínima de conmutaciónAuxiliary Circuit 17 V
Auxiliary Circuit 5 mA
Límites de funcionamiento de la bobina(acc. to IEC 60947-5-1) for AC supply 0.85 ... 1.1 x Uc (at θ ≤ 55 °C)
Tensión nominal del circuito de control (Uc)50 Hz 380 ... 400 V AC
60 Hz 440 V AC
Consumo de la bobinaValor medio de tenencia 50 Hz 5.3 V·A
Valor medio de intracción 50 Hz 5.3 V·A
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 0.4 W
Montaje en contactoresTH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
Capacidad de conexión del circuito auxiliarFlexible con férula 1x 0.75 ... 2.5 mm²
Flexible con férula 2x 0.75 ... 1.5 mm²
Flexible con férula aislada 1x 0.75 ... 2.5 mm²
Flexible con férula aislada 2x 0.75 ... 1.5 mm²
Flexible 1/2x 0.75 ... 2.5 mm²
Rígido 1x 0.75 ... 4 mm²
Rígido 2x 0.75 ... 2.5 mm²
Conexión del circuito de control de capacidadFlexible con férula 1x 0.75 ... 2.5 mm²
Flexible con férula 2x 0.75 ... 1.5 mm²
Flexible con férula aislada 1x 0.75 ... 2.5 mm²
Flexible con férula aislada 2x 0.75 ... 1.5 mm²
Flexible 1/2x 0.75 ... 2.5 mm²
Rígido 1/2x 0.75 ... 2.5 mm²
Longitud de pelado del cableCircuito auxiliar 9 mm
Circuito de control 9 mm
Grado de protecciónAuxiliary Circuit Terminals IP20
Control Circuit Terminals IP20
Main Circuit Terminals IP20
Destornillador recomendadoPozidriv 2
Par de aprieteAuxiliary Circuit 0.8 ... 1.0 N·m
Control Circuit 0.8 N·m
Tipo de terminalTerminales de tornillo
Tipo de minicontactorRelé de mini contactor
Nombre del productoMini Contactor Relay
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA600 V AC
Clasificación de uso general UL/CSA(600 V AC) 10 A
Capacidad de conexión Circuito auxiliar UL/CSAVarado 1/2x 18-12 AWG
Clasificación de los contactos UL/CSAA600
Q600
Par de apriete UL/CSAAuxiliary Circuit 7 in·lb
Control Circuit 7 in·lb
Main Circuit 7 in·lb
Ambiente
Temperatura ambienteFuncionamiento -40 ... +70 °C
Almacenamiento -55 ... +80 °C
Altitud máxima de funcionamiento permisible3000 m
Resistencia a los golpes según IEC 60068-2-27Pulso de 11 ms 25g
Resistencia a las vibraciones según IEC 60068-2-65g 3 ... 150 Hz
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH2CMT2021-006202
Información sobre RoHS2CMT2021-006277
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA2CMT2023-006525
WEEE B2C / B2BDe empresa a empresa
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Certificados y Declaraciones (Número de Documento)
A2L Certificate – IEC1SAA971000-4601
Certificado BV1SAA971000-0201
Certificado CB1SAA971001-2001
Certificado CQCCQC2019010303193580
Declaración de conformidad - CCC2020980303000255
Declaración de conformidad - CE1SAD101100-3201
Declaración de conformidad - UKCA1SAD201100-3201
Certificado ULE48139-19880829
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho46 mm
Embalaje Nivel 1 Largo49 mm
Embalaje Nivel 1 Alto58 mm
Embalaje Nivel 1 Peso0.175 kg
Embalaje Nivel 1 EAN4013614546204
Embalaje Nivel 2 Unidadescaja 20 pieza
Embalaje Nivel 2 Ancho237 mm
Embalaje Nivel 2 Largo102 mm
Embalaje Nivel 2 Alto120 mm
Embalaje Nivel 2 Peso3.55 kg
Nivel de paquete 2 EAN4013614546754
Clasificaciones y estándares externos
Código de clasificación de objetosK
ETIM 7EC000196 - Contactor relay
ETIM 8EC000196 - Contactor relay
ETIM 9EC000196 - Contactor relay
Clase electrónicaV11.0 : 27371001
UNSPSC39121500

ETIM for 1SAH100035R9900 Interruptores de baja tensión (EC000196)

CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor380 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor380 V
CaracterísticaTipo de tensión de accionamiento (EF008242)
ValorCA
CaracterísticaCorriente de funcionamiento nominal Ie, 400 V (EF001378)
Valor4 A
CaracterísticaTipo de conexión del circuito auxiliar (EF006820)
ValorConexión roscada
CaracterísticaMétodo de montaje (EF000003)
ValorCarril DIN
CaracterísticaInterfaz (EF000594)
ValorNo
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor3
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor1
CaracterísticaNúmero de contactos auxiliares normalmente cerrados, conmutación retardada (EF007281)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos, extremo delantero (EF007282)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaCon indicador LED (EF005950)
ValorNo
CaracterísticaFuncionamiento manual (EF002978)
ValorNo

DATASHEET - PDF

Título
Tamaño
Tipo
PDF CATÁLOGO PROTECCIÓN DE MOTORES ES
31 Mbytes
