ABBContactores y relés térmicos1SAH100023R9900 ABB MCRA022ATJ Mini Contactor Relay

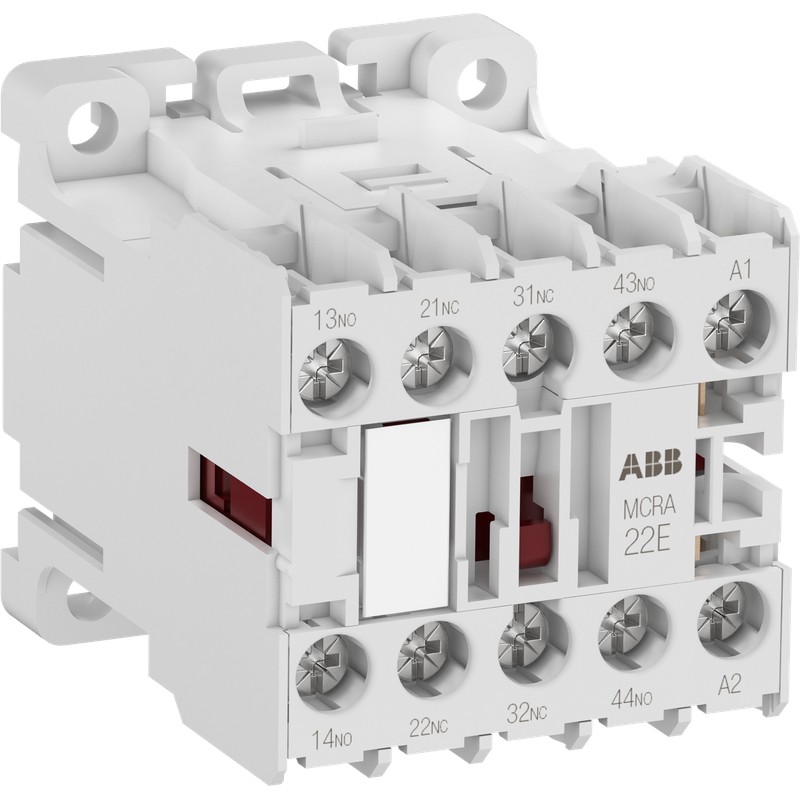

ABB 1SAH100023R9900 1SAH100023R9900 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SAH100023R9900 ABB MCRA022ATJ Mini Contactor Relay

Referencia: 1SAH100023R9900

Fabricante: ABB

Descripción:

MCRA022ATJ Mini Contactor Relay
El mini relé de contactor MCRA022ATJ es un relé de contactor de 4 polos de dimensiones optimizadas con terminales de tornillo. Este dispositivo es una gran solución cuando se necesitan altas prestaciones pero el espacio es limitado. Los mini contactores se utilizan en edificios residenciales, edificios comerciales y aplicaciones industriales para la conmutación de señales de control de hasta 6 A / 240 V (AC-15). El producto es adecuado para montaje en pared o riel.

Categorías:

  • Componentes industriales de baja tensión > Contactor, relé
  • ABB > Contactores y relés térmicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 32,24 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

b'

Información general

Tipo de producto extendido:
MCRA022ATJ
ID de producto:
1SAH100023R9900
Ean:
4013614546068
Descripción del catálogo:
MCRA022ATJ Mini Relé de Contactor 2NO+2NC 110-115V 50Hz/110-120V 60Hz
Descripción larga:
El mini relé de contactor MCRA022ATJ es un relé de contactor de 4 polos de dimensiones optimizadas con terminales de tornillo. Este dispositivo es una gran solución cuando se necesitan altas prestaciones pero el espacio es limitado. Los mini contactores se utilizan en edificios residenciales, edificios comerciales y aplicaciones industriales para la conmutación de señales de control de hasta 6 A / 240 V (AC-15). El producto es adecuado para montaje en pared o riel.
\n

ordenamiento

Ean:
4013614546068
Cantidad mínima de pedido:
1 pieza
Número de arancel aduanero:
85365080

Dimensiones

Ancho neto del producto:
45 milímetros
Altura neta del producto:
48 milímetros
Profundidad / Longitud de la red del producto:
56 milímetros
Peso neto del producto:
0,17 kg

Información sobre contenedores

Unidades de nivel de paquete 1:
caja 1 pieza
Ancho del nivel de paquete 1:
46 milímetros
Nivel de paquete 1 Altura:
58 mm
Nivel de paquete 1 Profundidad / Longitud:
49 milímetros
Peso bruto de nivel 1 del paquete:
0,175 kg
Paquete Nivel 1 EAN:
4013614546068
Unidades de nivel de paquete 2:
caja 20 pieza
Ancho del nivel de paquete 2:
237 milímetros
Nivel de paquete 2 Altura:
120 mm
Nivel de paquete 2 Profundidad / Longitud:
102 milímetros
Peso bruto de nivel de paquete 2:
3,55 kg
Paquete Nivel 2 EAN:
4013614546617

medioambiental

Temperatura ambiente del aire:
Funcionamiento -40 ... +55 °C

Almacenamiento -55 ... +80 °C
Altitud máxima de funcionamiento permitida:
3000 m
Resistencia a vibraciones según IEC 60068-2-6:
5g / 3 ... 150 Hz
Resistencia a choques según IEC 60068-2-27:
11 ms Pulso 25g
Estado rohs:
Siguiendo la Directiva 2011/65/UE de la UE

Ul/CSA técnico

Clasificación de contactos UL/CSA:
A600

Pregunta 600
Clasificación de uso general UL/CSA:
(600 V CA) 10 A
Circuito auxiliar de capacidad de conexión UL/CSA:
Varado 1/2x 18-12 AWG
Par de apriete UL/CSA:
Circuito Auxiliar 7 in·lb

Circuito de control 7 in·lb

Circuito principal 7 in·lb
Deber piloto de los elementos de contacto según UL508:
A600

Pregunta 600

información adicional

Consumo de bobina:
Valor medio de mantenimiento 50 Hz 5,3 V·A

Valor medio de extracción 50 Hz 5,3 V·A
Límites de funcionamiento de la bobina:
(según IEC 60947-5-1) para alimentación de CA 0,85 ... 1,1 x Uc (a θ ≤ 55 °C)
Circuito auxiliar de capacidad de conexión:
Flexible con Ferrule 1x 0.75 ... 2,5 mm²

Flexible con virola 2x 0.75 ... 1,5 mm²

Flexible con férula aislada 1x 0.75 ... 2,5 mm²

Flexible con férula aislada 2x 0.75 ... 1,5 mm²

Flexible 1/2x 0.75 ... 2,5 mm²

Rígido 1x 0.75 ... 4 milímetros²

Rígido 2x 0.75 ... 2,5 mm²
Circuito de control de capacidad de conexión:
Flexible con Ferrule 1x 0.75 ... 2,5 mm²

Flexible con virola 2x 0.75 ... 1,5 mm²

Flexible con férula aislada 1x 0.75 ... 2,5 mm²

Flexible con férula aislada 2x 0.75 ... 1,5 mm²

Flexible 1/2x 0.75 ... 2,5 mm²

Rígido 1/2x 0.75 ... 2,5 mm²
Corriente térmica convencional de aire libre (Iésimo):
Circuito auxiliar 16 A
Grado de Protección:
Terminales de circuito auxiliar IP20

Terminales de circuito de control IP20

Terminales de circuito principal IP20
Frecuencia máxima de conmutación eléctrica:
(AC-15) 360 ciclos por hora

(DC-13) 360 ciclos por hora
Durabilidad mecánica:
10000000 ciclo
Tipo de mini contactor:
Mini relé de contactor
Capacidad mínima de conmutación:
Circuito auxiliar 17 V

Circuito auxiliar 5 mA
Montaje en riel DIN:
TH35-15 (35 x 15 mm Riel de montaje) según IEC 60715

TH35-7.5 (35 x 7,5 mm Riel de montaje) según IEC 60715
Posición de montaje:
Cualquiera, Posición 1-6
Tipo de montaje:
Din-carril

Tornillo
Número de contactos auxiliares NC:
2
Número de contactos auxiliares NO:
2
Número de polos:
0
Número de contactos principales NC:
0
Número de contactos principales NO:
0
Pérdida de energía:
en condiciones nominales de funcionamiento por polo 0,4 W
Tipo principal del producto:
MCR
Nombre del producto:
Mini Contactor
Tensión de circuito de control nominal (UC):
50 Hz 110 ... 115 V CA

60 Hz 110 ... 120 V CA
Frecuencia nominal (f):
Circuito auxiliar 50 Hz

Circuito Auxiliar 60 Hz

Circuito auxiliar DC

Circuito de control 50 Hz

Circuito de control 60 Hz
Tensión de soporte de impulso nominal (Uduende):
Circuito Auxiliar 6 kV

Circuito Principal 6 kV
Tensión de aislamiento nominal (UYo):
750 V
Corriente operativa nominal AC-15 (IE):
(240 V) 6 A

(400 V) 4 A

(500 V) 2,5 A

(690 V) 1,5 A
Corriente operativa nominal DC-13 (IE):
(24 V) 5 A

(48 V) 2,5 A

(125 V) 0,7 A

(250 V) 0,3 A

(440 V) 0,15 A
Tensión operativa nominal:
Circuito auxiliar 690 V AC

Circuito Auxiliar 440 V CC
normas:
IEC/EN 60947-1

IEC/EN 60947-4-1

IEC/EN 60947-5-1

UL 60947-4-1

UL 60947-5-1
Tipo de terminal:
Terminales de tornillo
Apriete:
Circuito auxiliar 0,8 ... 1.0 N·m

Circuito de control 0,8 N·m
Longitud de extracción de alambre:
Circuito Auxiliar 9 mm

Circuito de control 9 mm

Certificados y declaraciones (número de documento)

Certificado BV:
\n1SAA971000-0201
Certificado CB:
\n1SAA971001-2001
Certificado CCC:
\n1SAA971000-3802
Certificado cULus:
\ncUL_E48139
Declaración de conformidad - CE:
\n1SAD938502-0305
Certificado EAC:
\n1SAA971001-2701
Instrucciones y manuales:
\n2CDC103061M6801
Información de RoHS:
\n1SAD038501-0305

Clasificaciones

ETIM 5:
EC000196 - Relevo contactor
ETIM 6:
EC000196 - Relevo contactor
ETIM 7:
EC000196 - Relevo contactor
Código de clasificación de objetos:
K
UNSPSC:
39121500
Categoría RAEE:
5. Equipo pequeño (sin dimensión externa más de 50 cm)
Clase electrónica:
7.0 27371001
\n
'

ETIM for 1SAH100023R9900 Interruptores de baja tensión (EC000196)

CaracterísticaVoltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)
Valor110 V
CaracterísticaVoltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)
Valor110 V
CaracterísticaTipo de tensión de accionamiento (EF008242)
ValorCA
CaracterísticaCorriente de funcionamiento nominal Ie, 400 V (EF001378)
Valor4 A
CaracterísticaTipo de conexión del circuito auxiliar (EF006820)
ValorConexión roscada
CaracterísticaMétodo de montaje (EF000003)
ValorCarril DIN
CaracterísticaInterfaz (EF000594)
ValorNo
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor2
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor2
CaracterísticaNúmero de contactos auxiliares normalmente cerrados, conmutación retardada (EF007281)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos, extremo delantero (EF007282)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaCon indicador LED (EF005950)
ValorNo
CaracterísticaFuncionamiento manual (EF002978)
ValorNo

DATASHEET - PDF

Título
Tamaño
Tipo
PDF CATÁLOGO PROTECCIÓN DE MOTORES ES
31 Mbytes
