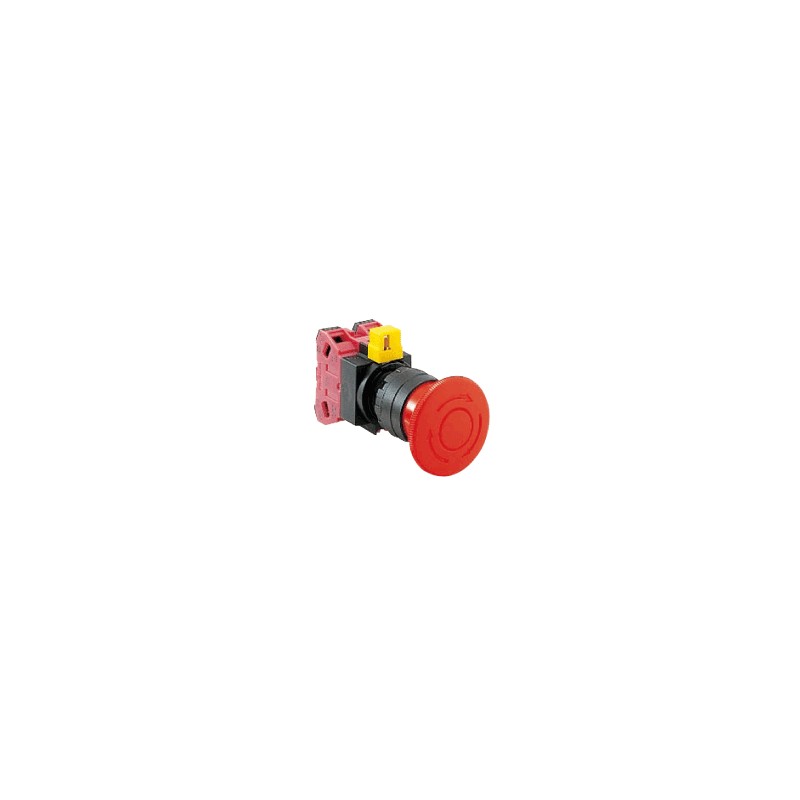

SG-E1-12 PANASONIC Emergency stop switch Pushlock, Turn reset, 1NO / 2 NC
SG-E1-12
PANASONIC
Emergency stop switch Pushlock, Turn reset, 1NO / 2 NC
Security limit switches - PANASONIC
Brand new product in its original packaging covered by the warranties and certifications provided by PANASONIC
Best sellers
▲More info
▲| Product Number | SG-E1-12 |
| Part Number | SG-E1-12 |
| Product | Emergency stop switch |
| Details | Emergency stop switch |
| Product name | Emergency stop switch [Pushbutton type] SG-E1 |
| Item | Specifications | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Product Number | SG-E1-12 | ||||||||||||||||||||||||||||||||||||||||||||||
| Part Number | SG-E1-12 | ||||||||||||||||||||||||||||||||||||||||||||||
| Contact arrangement | 1NO/2NC | ||||||||||||||||||||||||||||||||||||||||||||||
| Button color | Red | ||||||||||||||||||||||||||||||||||||||||||||||
| Applicable standards | JIS C 8201-5-1, IEC 60947-5-1, EN 60947-5-1, UL 508 (UL listed Certification), CSA 22.2 No.14 (c-UL listed Certification) | ||||||||||||||||||||||||||||||||||||||||||||||
| Operating condition : Ambient temperature | -25 to +60 ℃-13 to +140 ℉(No dew condensation or icing allowed) Storage : -40 to +80 ℃-40 to +176 ℉ | ||||||||||||||||||||||||||||||||||||||||||||||
| Operating condition : Ambient humidity | 45 to 85 % RH | ||||||||||||||||||||||||||||||||||||||||||||||
| Operating condition : Pollution degree | 3 | ||||||||||||||||||||||||||||||||||||||||||||||
| Operating condition : Altitude | 2,000 m6,561.68 ftmax. | ||||||||||||||||||||||||||||||||||||||||||||||
| Impulse withstand voltage (Uimp) | 4kV | ||||||||||||||||||||||||||||||||||||||||||||||
| Rated insulation voltage (Ui) | 600V | ||||||||||||||||||||||||||||||||||||||||||||||
| Thermal current (Ith) | 10A | ||||||||||||||||||||||||||||||||||||||||||||||
| Rated operational voltage (Ue) / Rated operational current (Ie) |
| ||||||||||||||||||||||||||||||||||||||||||||||
| Contact resistance | 50m Ω max. (initial value) | ||||||||||||||||||||||||||||||||||||||||||||||
| Insulation resistance | 100 MΩ min. (500 V DC megger) | ||||||||||||||||||||||||||||||||||||||||||||||
| Electric shock protection class | Class II (IEC 61140) | ||||||||||||||||||||||||||||||||||||||||||||||
| Excess voltage category | II (IEC 60664-1) | ||||||||||||||||||||||||||||||||||||||||||||||
| Reset action | Turn reset | ||||||||||||||||||||||||||||||||||||||||||||||
| Protection | Front of the panel : IP65 (IEC 60529) | ||||||||||||||||||||||||||||||||||||||||||||||
| Shock resistance | Malfunction : 100m/s2, Destruction : 1,000m/s2 | ||||||||||||||||||||||||||||||||||||||||||||||
| Vibration resistance | Malfunction : 5 to 55 Hz、half amplitude 0.5mm0.020 in Destruction : 30 Hz, half amplitude 1.5mm0.059 in | ||||||||||||||||||||||||||||||||||||||||||||||
| B10D | 100,000 (ISO 13849-1 Annex C Table C.1) | ||||||||||||||||||||||||||||||||||||||||||||||
| Mechanical durability | 500,000 operations min. | ||||||||||||||||||||||||||||||||||||||||||||||
| Electrical durability | 500,000 operations min. (900 operations/hour) | ||||||||||||||||||||||||||||||||||||||||||||||
| Material | Actuator : PA6, Contact block : PA66 | ||||||||||||||||||||||||||||||||||||||||||||||
| Connecting method | Terminal screw (M3.5 philips & flathead ) | ||||||||||||||||||||||||||||||||||||||||||||||
| Applicable wire size | Max. 2 mm2(Single core ø1.6ø0.063max.) 2 wires max. | ||||||||||||||||||||||||||||||||||||||||||||||
| Tightening torque of the terminal screws | 1.0 to 1.3 N・m | ||||||||||||||||||||||||||||||||||||||||||||||
| Tightening torque of the locking ring | 2.0 N・m | ||||||||||||||||||||||||||||||||||||||||||||||
| Weight | Approx. 75 g | ||||||||||||||||||||||||||||||||||||||||||||||
| Accessories | Lever lock : 1 pc | ||||||||||||||||||||||||||||||||||||||||||||||
Datasheet - PDF
▲| Title: | Size: | Type: |
|---|---|---|
| PDF CATALOG PANASONIC LIMIT SWITCHES EN.pdf | 4 Mbytes |
|
| PDF CATALOGUE PANASONIC EN .pdf | 15 Mbytes |
|
| Download general catalog |
|
