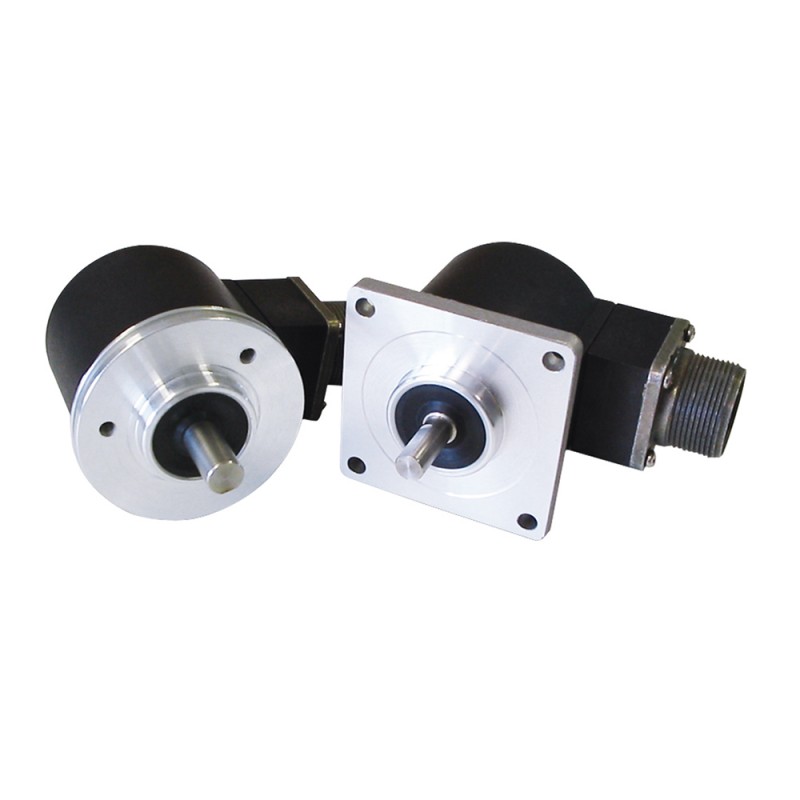

MDI63D 840 MDI63D128Z5/30L10XXPA MICRO DETECTORS Incremental Encoder Solid Shaft 63mm, Flange D, Resolution ..
MDI63D 840
MDI63D128Z5/30L10XXPA
MICRO DETECTORS
Incremental Encoder Solid Shaft 63mm, Flange D, Resolution 128 ppm, With Zero Pulse, Line Driver, Shaft 10mm, IP54, Axial Cable 1,5 mt Exit
MDI63D128Z5/30L10XXPA - Solid Shaft 63mm, Flange D, Res. 128 ppm, With Zero Pulse, Line Driver, Shaft 10mm, IP54, Axial Cable 1,5 mt Exit
Sensors
Brand new product in its original packaging covered by the warranties and certifications provided by MICRO DETECTORS
Best sellers
▲More info
▲Dettagli tecnici
Proprietà di rilevamento
| Risoluzione | da 100 a 2500 ppr | |
| Direzione di conteggio | A in anticipo su B con rotazione in senso orario (vista lato albero) | |
Applicazione
| Massima frequenza di utilizzo | 220 kHz | |
Uscite
| Tipo di uscita | push-pull / line driver | |
Dati elettrici
| Tensione di alimentazione | 5/30 = 4,5 ... 30 V DC (con protezione inversione) | |
| Assorbimento a vuoto | 800 mW | |
| Massima corrente di carico | 20 mA per canale | |
Dati meccanici
| Peso | 350 g | |
| Materiale corpo | alluminio EN-AW 2011 | |
| Temperatura operativa | -25° ... +85°C | |
| Temperatura di stoccaggio | -25° ... +70°C | |
| Carichi ammessi sull'albero | 200 N | |
| Diametro albero | ø 9,52 (3/8”) / 10 mm | |
| Massima velocità di rotazione | 6000 rpm (IP54) 3000 rpm / 70° C - 2000 rpm / 85° C (IP66) | |
| Momento d’inerzia | 1,5 x 10-6 kgm2 | |
| Coppia di spunto a 20°C | < 0,02 Nm (IP 54) < 0,06 Nm (IP 66) | |
| Materiale albero | acciaio inox 1.4305 / AISI 303 | |
| Cuscinetti | 2 cuscinetti a sfera | |
| Vita cuscinetti | 109 rivoluzioni | |
Test/Certificazioni
| Compatibilità elettromagnetica | IEC 61000-6-2 IEC 61000-6-4 | |
| Urti e vibrazioni | 50 G, 11 ms (IEC 60068-2-27) - 10 G, 10 ... 2000 Hz (IEC 60068-2-6) | |
| Grado di Protezione | X = IP 54 (IEC 60529) S = IP 66 (IEC 60529) | |
Dimensioni (mm)
Datasheet - PDF
▲| Title: | Size: | Type: |
|---|---|---|
| PDF CATALOGUE MICRODETECTORS EN.pdf | 79 Mbytes |
|
