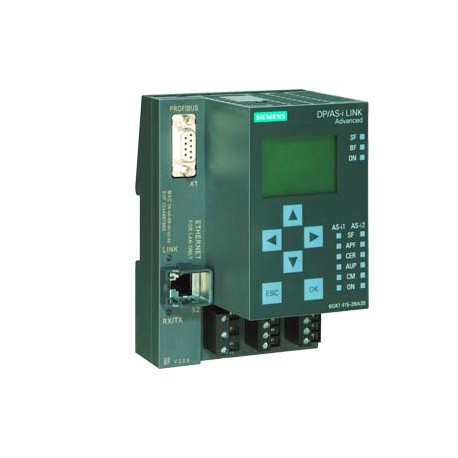

6GK1415-2BA20 SIEMENS SIMATIC NET, DP/AS-Interface Link advanced, Netzübergang PROFIBUS-DP/AS-Interface mit .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6GK1415-2BA20 SIEMENS SIMATIC NET, DP/AS-Interface Link advanced, Netzübergang PROFIBUS-DP/AS-Interface mit ..

6GK1415-2BA20

SIEMENS

SIMATIC NET, DP/AS-Interface Link advanced, Netzübergang PROFIBUS-DP/AS-Interface mit Master-Profil M3, M4 gemäß AS-i Spezifikation V3.0 für die Einbindung in PROFIBUS-DP, Doppelmaster mit Display, Schutzart IP20

Mehr Infos


KONTROLLE UND SCHÜTZE > AS-Interface Schaltanlagen, SIMOCODE

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC001423 - SPS-Kommunikations-Modul

Wert Einheit
Kategorie nach EN 954-1 (EF006782) -
Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) 1
Anzahl der Schnittstellen PROFINET (EF006932) 0
Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) 0
Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) 0
Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) 1
Anzahl der HW-Schnittstellen seriell TTY (EF003024) 0
Anzahl der HW-Schnittstellen USB (EF003025) 0
Anzahl der HW-Schnittstellen parallel (EF003026) 0
Anzahl der HW-Schnittstellen Wireless (EF006933) 0
Anzahl der HW-Schnittstellen sonstige (EF003027) 1
Mit optischer Schnittstelle (EF003028) false
Unterstützt Protokoll für TCP/IP (EF003050) true
Unterstützt Protokoll für PROFIBUS (EF003052) true
Unterstützt Protokoll für CAN (EF003053) false
Unterstützt Protokoll für INTERBUS (EF003054) false
Unterstützt Protokoll für ASI (EF003051) true
Unterstützt Protokoll für KNX (EF003055) false
Unterstützt Protokoll für Modbus (EF003057) false
Unterstützt Protokoll für Data-Highway (EF003058) false
Unterstützt Protokoll für DeviceNet (EF003059) false
Unterstützt Protokoll für SUCONET (EF003060) false
Unterstützt Protokoll für LON (EF003017) false
Unterstützt Protokoll für PROFINET IO (EF007525) false
Unterstützt Protokoll für PROFINET CBA (EF007524) false
Unterstützt Protokoll für SERCOS (EF006657) false
Unterstützt Protokoll für Foundation Fieldbus (EF007522) false
Unterstützt Protokoll für EtherNet/IP (EF007521) false
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) false
Unterstützt Protokoll für DeviceNet Safety (EF007520) false
Unterstützt Protokoll für INTERBUS-Safety (EF006662) false
Unterstützt Protokoll für PROFIsafe (EF007526) false
Unterstützt Protokoll für SafetyBUS p (EF007527) false
Unterstützt Protokoll für sonstige Bussysteme (EF003062) false
Funkstandard Bluetooth (EF007178) false
Funkstandard WLAN 802.11 (EF007179) false
Funkstandard GPRS (EF008523) false
Funkstandard GSM (EF008524) false
Funkstandard UMTS (EF008525) false
IO-Link Master (EF007298) false
Redundanzfähigkeit (EF003156) true
Art der Datenübertragung (EF008225) sonstige
Übertragungsrate (EF003271) 167.0kBit/s
Mit Potenzialtrennung (EF003272) true
SIL nach IEC 61508 (EF009889) ohne
Geeignet für Sicherheitsfunktionen (EF001597) false
Performance Level nach EN ISO 13849-1 (EF007399) ohne
Zugehöriges Betriebsmittel (Ex ia) (EF004141) false
Zugehöriges Betriebsmittel (Ex ib) (EF004142) false
Explosionsschutz-Kategorie für Gas (EF003997) ohne
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Breite (EF000008) 90.0mm
Höhe (EF000040) 132.0mm
Tiefe (EF000049) 88.5mm


SIMATIC NET, DP/AS-Interface Link advanced, Netzübergang PROFIBUS-DP/AS-Interface mit Master-Profil M3, M4 gemäß AS-i Spezifikation V3.0 für die Einbindung in PROFIBUS-DP, Doppelmaster mit Display, Schutzart IP20
Allgemeine technische Daten
Produkt-BezeichnungPROFIBUS DP/AS-Interface Link
Produkttyp-BezeichnungDP/AS-i LINK Advanced (Doppelmaster)
Schutzart IPIP20
Ausführung des elektrischen Anschlusses des AS-InterfaceSchraubanschluss
Art der Spannungsversorgungüber AS-i Strang 1 oder 24 V DC
Betriebsbedingung separate Spannungsversorgung 24 VNein
Versorgungsspannung aus optionaler externer Versorgungsspannung bei DCV24
aufgenommener Strom
● aus Profilleitungen des AS-Interface
— bei 30 V maximalmA250
— bei 24 V mit AS-i Power24V maximalmA250
Verlustleistung [W]W7,5
Isolationsspannung BemessungswertV500
Produktfunktion Geeignet für AS-i Power24VJa
● Anmerkungab Erzeugnisstand 4 / Firmware V2.2
Produkteigenschaft RedundanzfähigkeitJa
● Anmerkungin Verbindung mit Y-Link
Produktfunktion
● Web-based ManagementJa
● Diagnose via E-MailJa
● PotenzialtrennungJa
Ausführung der Anzeige
● als Statusanzeige durch LEDSF, BF, ON, APF, CER, AUP, CM
● als Statusanzeige durch DisplayLCD Display, Vollgrafik, Hintergrundbeleuchtung, 128 x 64 Pixel
Art der Projektierung des AS-InterfaceBediendisplay, integrierter Webserver, STEP7, GSD, Kommandoschnittstelle
Kommunikation/ Protokoll
Version der AS-Interface-SpezifikationV 3.0
AS-Interface-Masterprofil wird unterstütztM4 (gemäß AS-Interface Spezifikation V 3.0)
Art der DatenübertragungPROFIBUS
Anzahl der Schnittstellen
● als AS-Interface2
● gemäß RS 4851
● gemäß Industrial Ethernet1
● gemäß PROFINET0
● gemäß Wireless0
● gemäß USB0
● sonstige1
Produktbestandteil optische SchnittstelleNein
Protokoll wird unterstützt
● ASIsafe(Safety at work)-ProtokollNein
● PROFIsafe-ProtokollNein
● PROFIBUS-ProtokollJa
● PROFINET IO-ProtokollNein
● PROFINET CBA-ProtokollNein
● TCP/IPJa
● SNMPJa
Standard für drahtlose Kommunikation IEEE 802.11Nein
Eingänge/ Ausgänge
Anzahl der Eingänge für AS-Interface maximal496
Anzahl der Ausgänge für AS-Interface maximal496
Anzahl der AS-i Slaves je AS-Interface maximal62
Buszykluszeit des AS-Interface
● bei 31 Slavesms5
● bei 62 Slavesms10
Zugriff auf digitale E/A-Datenüber Prozessabbild/Peripherieadressen
Zugriff auf analoge E/A-Datenüber Prozessabbild/Peripherieadressen und Datensatztransfer
Mechanische Daten
Breitemm90
Höhemm132
Tiefemm88,5
BefestigungsartSchnappbefestigung auf Hutschiene 35 mm
BaugruppenformatIP20
Umgebungsbedingungen
Umgebungstemperatur
● bei Installation auf waagerechter Profilschiene°C0 ... 60
● während Transport°C-30 ... +70
● während Lagerung°C-30 ... +70
relative Luftfeuchte bei 25 °C während Betrieb maximal%95
Aufstellungshöhe bei Höhe über NN maximalm3 000
Sicherheitsrelevante Kenngrößen
Eignung zur Verwendung sicherheitsgerichtete FunktionNein
Explosionsschutz-Kennzeichnung für Eigensicherheit zugehöriger Betriebsmittel
● EEx iaNein
● EEx ibNein
Explosionsschutz-Kategorie für Gasohne
Explosionsschutz-Kategorie für Staubohne
Approbationen/ Zertifikate
allgemeine Produkt­zulassungEMV (Elektro­magnetische Verträglichkeit)Explosions­schutzKonformitäts­erklärung

FM

UL

EAC

RCM

ATEX-EG-Baumusterprüfbescheinigung

EG/EU-Konformitätsbescheinigung

Konformitäts­erklärungSchiffbausonstiges

Sonstige

BV / Bureau Veritas

Bestätigungen

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
letzte Änderung:15.08.2020


Produkt
Artikelnummer6GK1415-2BA20
ArtikelbeschreibungSIMATIC NET, DP/AS-Interface Link advanced, Netzübergang PROFIBUS-DP/AS-Interface mit Master-Profil M3, M4 gemäß AS-i Spezifikation V3.0 für die Einbindung in PROFIBUS-DP, Doppelmaster mit Display, Schutzart IP20
ProduktfamilieDP/AS-i Link Advanced
ProduktstatusPM300:Aktives Produkt
Produktstatus DatumProduktauslauf ab: 01.10.2020
Hinweis
Nachfolgerhinweis: Modularer Aufbau mit 3RK7137-6SA00-0BC1: CM AS-i Master ST in ET 200SP PROFIBUS
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe42C / 42C
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99H
Regellieferzeit ab Werk1 Tag(e)
Nettogewicht pro ME0,560 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße141,00 x 176,00 x 139,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4019169852203
UPC040892551594
Statistische Warennummer85176200
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5322
GeschäftsbereichskennzahlR711
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.05.2012
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass627-24-22-08
eClass7.127-24-22-08
eClass827-24-22-08
eClass927-24-22-08
eClass9.127-24-22-08
ETIM4EC001423
ETIM5EC001423
ETIM6EC001423
ETIM7EC001423
IDEA43564
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05
