> SIEMENS>AUTOMATION>6ES7138-4DD01-0AB0 SIEMENS SIMATIC DP, Elektronikmodul für ET 200S, 2 Pulse Pulsgenerator und Timer-Modul, 1..
Vorheriges Produkt Nächstes Produkt

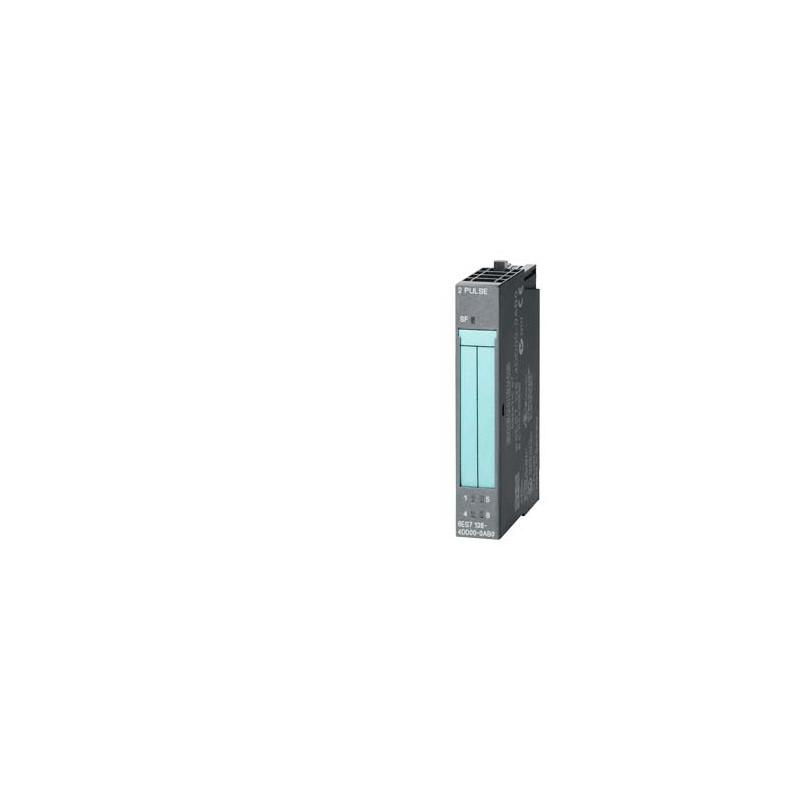

6ES7138-4DD01-0AB0 SIEMENS SIMATIC DP, Elektronikmodul für ET 200S, 2 Pulse Pulsgenerator und Timer-Modul, 1.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6ES7138-4DD01-0AB0 SIEMENS SIMATIC DP, Elektronikmodul für ET 200S, 2 Pulse Pulsgenerator und Timer-Modul, 1..

6ES7138-4DD01-0AB0

SIEMENS

SIMATIC DP, Elektronikmodul für ET 200S, 2 Pulse Pulsgenerator und Timer-Modul, 15mm breit, 2 Kanäle

Mehr Infos


AUTOMATION > SIMATIC - Auslaufprodukt S7

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC001601 - Feldbus, Dez. Peripherie - Funktions-/Technologie-Modul

Wert Einheit
Schutzart (NEMA) (EF011959) -
Feldbusanschluss über seperaten Buskoppler möglich (EF004002) -
Versorgungsspannung bei AC 50 Hz (EF007532) ['-', '-']V
Versorgungsspannung bei AC 60 Hz (EF007533) ['-', '-']V
Versorgungsspannung bei DC (EF007534) ['19.2', '28.8']V
Spannungsart der Versorgungsspannung (EF002991) DC
Anzahl der Funktionen (EF003244) -
Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) 0
Anzahl der Schnittstellen PROFINET (EF006932) 0
Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) 0
Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) 0
Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) 0
Anzahl der HW-Schnittstellen seriell TTY (EF003024) 0
Anzahl der HW-Schnittstellen parallel (EF003026) 0
Anzahl der HW-Schnittstellen Wireless (EF006933) 0
Anzahl der HW-Schnittstellen USB (EF003025) 0
Anzahl der HW-Schnittstellen sonstige (EF003027) 0
Mit optischer Schnittstelle (EF003028) false
Unterstützt Protokoll für TCP/IP (EF003050) false
Unterstützt Protokoll für PROFIBUS (EF003052) false
Unterstützt Protokoll für CAN (EF003053) false
Unterstützt Protokoll für INTERBUS (EF003054) false
Unterstützt Protokoll für ASI (EF003051) false
Unterstützt Protokoll für KNX (EF003055) false
Unterstützt Protokoll für Modbus (EF003057) false
Unterstützt Protokoll für Data-Highway (EF003058) false
Unterstützt Protokoll für DeviceNet (EF003059) false
Unterstützt Protokoll für SUCONET (EF003060) false
Unterstützt Protokoll für LON (EF003017) false
Unterstützt Protokoll für PROFINET IO (EF007525) false
Unterstützt Protokoll für PROFINET CBA (EF007524) false
Unterstützt Protokoll für SERCOS (EF006657) false
Unterstützt Protokoll für Foundation Fieldbus (EF007522) false
Unterstützt Protokoll für EtherNet/IP (EF007521) false
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) false
Unterstützt Protokoll für DeviceNet Safety (EF007520) false
Unterstützt Protokoll für INTERBUS-Safety (EF006662) false
Unterstützt Protokoll für PROFIsafe (EF007526) false
Unterstützt Protokoll für SafetyBUS p (EF007527) false
Unterstützt Protokoll für sonstige Bussysteme (EF003062) false
Funkstandard Bluetooth (EF007178) false
Funkstandard WLAN 802.11 (EF007179) false
Funkstandard GPRS (EF008523) false
Funkstandard GSM (EF008524) false
Funkstandard UMTS (EF008525) false
IO-Link Master (EF007298) false
Systemkomponente (EF004118) true
Geeignet für Zählen (EF003248) false
Geeignet zum Wiegen (EF003249) false
Geeignet für Temperaturregelung (EF008344) false
Geeignet für Schweiß-Regelung (EF003251) false
Geeignet für Druck-Regelung (EF003252) false
Geeignet für NC (EF003253) false
Geeignet für Wegerfassung (EF003255) false
Geeignet für CNC (EF003256) false
Geeignet für SSI (EF003254) false
Geeignet für Inkremental-Wert-Erfassung (EF003258) false
Geeignet für Absolut-Wert-Erfassung (EF003259) false
Geeignet für Durchfluss-Regelung (EF003260) false
Geeignet für Durchfluss-Messung (EF003261) false
Geeignet für Bahnsteuerung (EF003262) false
Geeignet für Nocken-Steuerung (EF003263) false
Geeignet für fliegende Säge (EF003264) false
Geeignet für Mehrachs-Regelung (EF003265) false
Geeignet für Einachs-Regelung (EF003266) false
Geeignet für Mehrachs-Positionierung (EF003267) false
Geeignet für Einachs-Positionierung (EF003268) false
Funktionsblock Wiederanlaufsperre (EF007212) false
Funktionsblock Automatischer Reset (EF007208) false
Schützkontrolle Funktionsblock (EF007467) false
Funktionsblock NOT-AUS (EF007211) false
Funktionsblock Berührungslos Wirkende Schutzeinrichtungen (EF007209) false
Funktionsblock Zustimm-Taster (EF007214) false
Funktionsblock Zweihand-Schaltung (EF007215) false
Funktionsblock Betriebsartenwahl (EF007210) false
Funktionsblock Zugangskontrolle (EF007213) false
Schutzart (IP) (EF005474) IP20
Frequenzmessung (EF000599) false
Tragschienenmontage möglich (EF003972) true
Wand-/Direktmontage möglich (EF007020) true
Fronteinbau möglich (EF007016) true
Rack-Montage möglich (EF007018) false
Geeignet für Sicherheitsfunktionen (EF001597) false
Kategorie nach EN 954-1 (EF006782) -
SIL nach IEC 61508 (EF009889) -
Performance Level nach EN ISO 13849-1 (EF007399) -
Zugehöriges Betriebsmittel (Ex ia) (EF004141) false
Zugehöriges Betriebsmittel (Ex ib) (EF004142) false
Explosionsschutz-Kategorie für Gas (EF003997) ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Breite (EF000008) 15.0mm
Höhe (EF000040) 81.0mm
Tiefe (EF000049) 52.0mm


SIMATIC DP, Elektronikmodul für ET 200S, 2 Pulse Pulsgenerator und Timer-Modul, 15mm breit, 2 Kanäle
Versorgungsspannung
Lastspannung L+
● Nennwert (DC)24 V; vom Powermodul
● VerpolschutzJa
Eingangsstrom
aus Lastspannung L+ (ohne Last), max.40 mA
aus Rückwandbus DC 3,3 V, max.10 mA
Geberversorgung
Art der AusgangsspannungL+ (-0,8 V)
Kurzschluss-SchutzJa
Ausgangsstrom
● Nennwert500 mA
Verlustleistung
Verlustleistung, typ.1,8 W
Digitaleingaben
Anzahl der Eingänge2
Eingangskennlinie nach IEC 61131, Typ 2Ja
Eingangsspannung
● Nennwert (DC)24 V
● für Signal "0"-30 ... +5 V
● für Signal "1"+11 ... +30 V
Eingangsstrom
● für Signal "1", typ.9 mA
Eingangsverzögerung (bei Nennwert der Eingangsspannung)
● Eingangsfrequenz (bei 0,1 ms Verzögerungszeit), max.20 kHz
● Mindestimpulsbreite für Programmreaktion100 µs
Leitungslänge
● geschirmt, max.100 m
Digitalausgaben
Anzahl der Ausgänge2
Kurzschluss-SchutzJa
● Ansprechschwelle, typ.10 A
Begrenzung der induktiven Abschaltspannung aufL+ (-50 bis -65 V)
Ansteuern eines DigitaleingangsJa
Genauigkeit Impulsdauer±(Periodendauer x 100 ppm), ±100 µs bei einer Last ≤ 50 Ohm
minimale Impulsdauer100 µs
Schaltvermögen der Ausgänge
● bei Lampenlast, max.10 W
Ausgangsspannung
● für Signal "1", min.L+ (-1 V)
Ausgangsstrom
● für Signal "1" Nennwert2 A
● für Signal "1" zulässiger Bereich für 0 bis 60 °C, min.7 mA
● für Signal "1" zulässiger Bereich für 0 bis 60 °C, max.2 A
● für Signal "0" Reststrom, max.0,5 mA
Ausgangsverzögerung bei ohmscher Last
● "0" nach "1", max.100 µs
● "1" nach "0", max.200 µs
Schaltfrequenz
● bei ohmscher Last, max.5 kHz
● bei induktiver Last, max.2 Hz
● bei Lampenlast, max.10 Hz
Leitungslänge
● geschirmt, max.1 000 m
● ungeschirmt, max.600 m
Geber
Anschließbare Geber
● 2-Draht-SensorJa
— zulässiger Ruhestrom (2-Draht-Sensor), max.2 mA
Alarme/Diagnosen/Statusinformationen
Diagnoseanzeige LED
● Sammelfehler SF (rot)Ja
● Statusanzeige Digitaleingang (grün)Ja
● Statusanzeige Digitalausgang (grün)Ja
Integrierte Funktionen
Pulsgenerator
● Anzahl Kanäle2; 1 Digitaleingang und 1 Digitalausgang je Kanal
Potenzialtrennung
Potenzialtrennung Digitaleingaben
● zwischen den KanälenNein
● zwischen den Kanälen und RückwandbusJa
Potenzialtrennung Digitalausgaben
● zwischen den KanälenNein
● zwischen den Kanälen und RückwandbusJa
Isolation
Isolation geprüft mitDC 500 V
Maße
Breite15 mm
Höhe81 mm
Tiefe52 mm
Gewichte
Gewicht, ca.40 g
letzte Änderung:25.08.2020


Produkt
Artikelnummer6ES7138-4DD01-0AB0
ArtikelbeschreibungSIMATIC DP, Elektronikmodul für ET 200S, 2 Pulse Pulsgenerator und Timer-Modul, 15mm breit, 2 Kanäle
ProduktfamiliePulsgenerator 2 PULSE
ProduktstatusPM300:Aktives Produkt
Produktstatus DatumProduktauslauf ab: 01.10.2020
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe250 / 250
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99H
Regellieferzeit ab Werk1 Tag(e)
Nettogewicht pro ME0,046 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße6,30 x 9,00 x 2,30
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4025515078548
UPC040892584745
Statistische Warennummer85389091
Listenkennzeichen (LKZ)ST76
Fabrikategruppe4056
GeschäftsbereichskennzahlR111
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 30.09.2010
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass627-24-26-05
eClass7.127-24-26-05
eClass827-24-26-05
eClass927-24-26-05
eClass9.127-24-26-05
ETIM4EC001601
ETIM5EC001601
ETIM6EC001601
ETIM7EC001601
IDEA43567
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6ES7138-4DD01-0AB0 DE_6ES7138-4DD01-0AB0.pdf 105 Kbytes 6ES7138-4DD01-0AB0 DE_6ES7138-4DD01-0AB0.pdf
