> SIEMENS>AUTOMATION>SIMATIC IPC Industrial Computing>6AV7863-5MA10-1AA0 SIEMENS SIMATIC IFP1500, Flat Panel 15" Display (16: 9), Multitouch, extended Version bis..
Vorheriges Produkt Nächstes Produkt

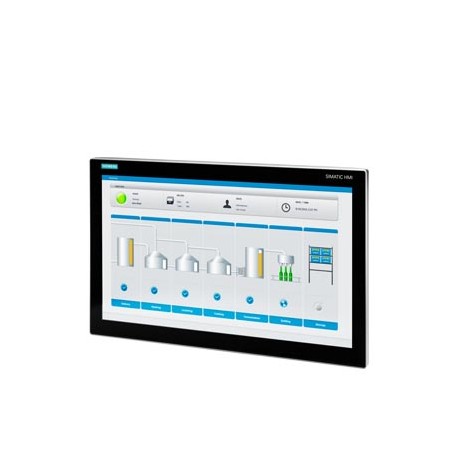

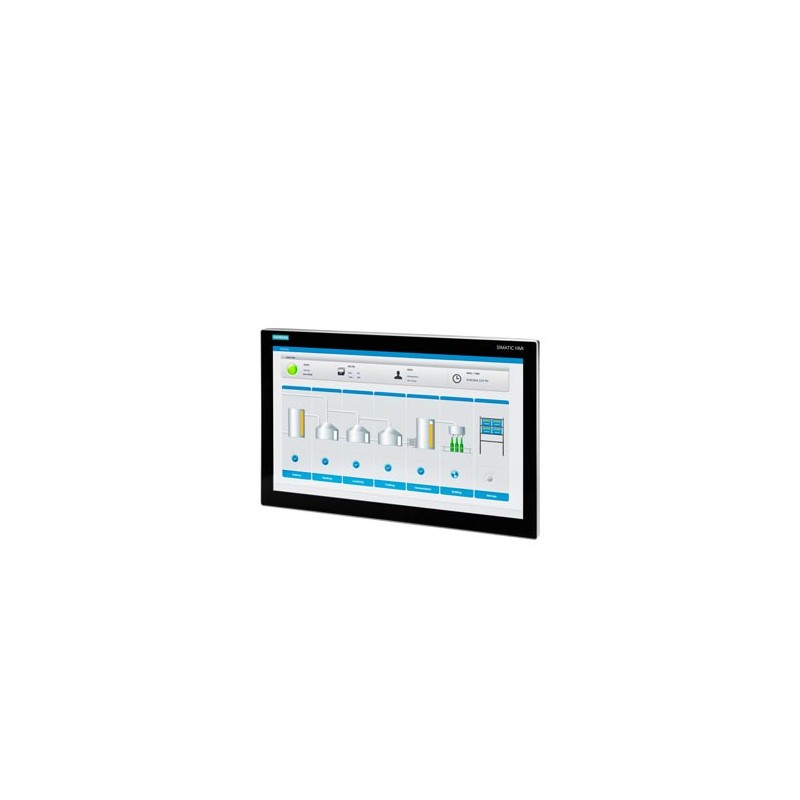

6AV7863-5MA10-1AA0 SIEMENS SIMATIC IFP1500, Flat Panel 15" Display (16: 9), Multitouch, extended Version bis.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6AV7863-5MA10-1AA0 SIEMENS SIMATIC IFP1500, Flat Panel 15" Display (16: 9), Multitouch, extended Version bis..

6AV7863-5MA10-1AA0

SIEMENS

SIMATIC IFP1500, Flat Panel 15" Display (16: 9), Multitouch, extended Version bis 30m, 1920 x 1080 Pixel, für DC 24V potentialgetrennt, Display-Port/DVI Schnittstelle inkl. DVI/USB-Kabel 1,8m Standard-Design

Mehr Infos


AUTOMATION > SIMATIC IPC - Industrial Computing

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC001428 - Monitor Einbaugerät

Wert Einheit
Tastatur integriert (EF003141) -
Tragschienenmontage möglich (EF003972) -
Mit HW-Schnittstelle Videosignal, analog (EF003315) -
Versorgungsspannung bei AC 50 Hz (EF007532) -V
Fronteinbau möglich (EF007016) -
Mit HW-Schnittstelle USB (EF003317) -
Maus-Cursor-Steuerung integriert (EF003143) -
Mit HW-Schnittstelle PS2 (EF003318) -
Bildwiederholfrequenz (EF003984) -kHz
Anzahl der Funktionstasten (EF003142) -
Versorgungsspannung bei AC 60 Hz (EF007533) -V
Rack-Montage möglich (EF007018) -
Schutzart (IP), frontseitig (EF003118) -
Wand-/Direktmontage möglich (EF007020) -
Mit HW-Schnittstelle Videosignal, digital (EF003316) -
Versorgungsspannung bei DC (EF007534) ['19.2', '28.8']V
Spannungsart der Versorgungsspannung (EF002991) DC
Ausführung des Displays (EF008244) TFT
Mit Farbdisplay (EF003097) true
Anzahl der Farben des Displays (EF003098) 16777216
Anzahl der Graustufen/Blaustufen des Displays (EF008515) -
Bildschirmdiagonale (EF002032) 15.6inch
Anzahl der Bildpunkte, horizontal (EF003099) 1920
Anzahl der Bildpunkte, vertikal (EF003100) 1080
Mit On Screen Display (EF003314) false
Mit Touchscreen (EF003102) true
Betriebstemperatur (EF002393) ['0', '50']°C
Zeilenfrequenz (EF003312) ['-', '-']kHz
Geeignet für Sicherheitsfunktionen (EF001597) false
Breite der Front (EF003651) 398.0mm
Höhe der Front (EF003652) 257.0mm
Einbautiefe (EF000218) 62.5mm


SIMATIC IFP1500, Flat Panel 15" Display (16: 9), Multitouch, extended Version bis 30m, 1920 x 1080 Pixel, für DC 24V potentialgetrennt, Display-Port/DVI Schnittstelle inkl. DVI/USB-Kabel 1,8m Standard-Design
Allgemeine Informationen
Produkttyp-BezeichnungIFP1500
KurzbezeichnungFlat Panel 15" Full HD
Display
Ausführung des DisplaysTFT-Widescreen-Display, LED-Hintergrundbeleuchtung
Bildschirmdiagonale15,6 in
Bildschirmdiagonale [cm]40 cm
Displaybreite344,2 mm
Displayhöhe193,5 mm
On Screen Display (OSD) KonfigurierungNein; per Software einstellbar
Anzahl Farben16 777 216; 24 bit
Betrachtungswinkel160° x 140°
Auflösung (Pixel)
● horizontale Bildauflösung1 920 Pixel
● vertikale Bildauflösung1 080 Pixel
● Pixel Größe, horizontal0,17925 mm
● Pixel Größe, vertikal0,17925 mm
Allgemeine Merkmale
● Helligkeit/Kontrast400 cd/m² / 700:1
● entspiegelte und gehärtete MineralglasscheibeJa
● absetzbar zur Rechnereinheit30 m
● Leuchtdichte400 cd/m²
Hintergrundbeleuchtung
● Typ der HintergrundbeleuchtungLED
● MTBF Hintergrundbeleuchtung (bei 25 °C)50 000 h; bei 25°C
● Hintergrundbeleuchtung dimmbarJa; 0-100 %
Bedienelemente
Eingabegerät
● Maus Cursor-Steuerung integriertNein
Tastatur
● FunktionstastenNein
— Anzahl Funktionstasten0
Touchbedienung
● Ausführung als Touch-ScreenJa; projektiv-kapazitiv
● BildschirmtastaturJa
Aufbauart/Montage
AufbauformEinbaugerät
VESA-BefestigungNein
EinbaugerätJa; Hochformat-Modus möglich
maximal zulässiger Neigungswinkel zur Senkrechten nach vorne35°
maximal zulässiger Neigungswinkel zur Senkrechten nach hinten35°
Versorgungsspannung
Spannungsart der VersorgungsspannungDC 24 V
Nennwert (DC)24 V; PELV / SELV potenzialfrei
zulässiger Bereich, untere Grenze (DC)19,2 V
zulässiger Bereich, obere Grenze (DC)28,8 V
Verlustleistung
Verlustleistung, typ.20 W
Verlustleistung, max.25 W
Schnittstellen
USB rückseitigJa; 2x onboard
Anschluss für Tastatur/MausUSB
Videoschnittstellen
● analoges Videosignal (VGA)Nein
● DVI-DJa
● DisplayPortJa; DisplayPort V1.1
Touchschnittstellen
● USBJa
Schutzart und Schutzklasse
IP (frontseitig)IP65
IP (rückseitig)IP20
NEMA (frontseitig)
● Enclosure Type 4 frontseitigJa
● Enclosure Type 4x frontseitigJa
● Enclosure Type 12 frontseitigJa
Normen, Zulassungen, Zertifikate
CE-KennzeichenJa
UL-ZulassungJa; cULus, cUL
cULusJa; entspricht UL 508
RCM (former C-TICK)Ja
KC-ZulassungNein; in Vorbereitung
Einsatz im explosionsgefährdeten Bereich
● ATEX Zone 2Ja
● ATEX Zone 22Ja
● FM Class I Division 2Ja
Schiffbau-Zulassung
● Germanischer Lloyd (GL)Nein; in Vorbereitung
● American Bureau of Shipping (ABS)Nein; in Vorbereitung
● Bureau Veritas (BV)Nein; in Vorbereitung
● Det Norske Veritas (DNV)Nein; in Vorbereitung
● Lloyds Register of Shipping (LRS)Nein; in Vorbereitung
● Nippon Kaiji Kyokai (Class NK)Nein; in Vorbereitung
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
● min.0 °C
● max.50 °C; senkrechter Einbau (Querformat)
Umgebungstemperatur bei Lagerung/Transport
● min.-20 °C
● max.60 °C
Relative Luftfeuchte
● Betrieb, max.95 %; keine Betauung
Schwingungen
● Schwingungsbelastung im Betrieb10 m/s²
● Schwingungsbelastung bei Transport/Lagerung10 m/s²
Schockprüfung
● Schockbelastung im Betrieb150 m/s²
● Schockbeschleunigung während Lagerung/Transport150 m/s²
Mechanik/Material
Material des Gehäuses (frontseitig)
● GlasJa; frontseitig
Material des Gehäuses (rückseitig)Aluminium
Maße
Breite der Gehäusefront398 mm
Höhe der Gehäusefront257 mm
Einbauausschnitt, Breite382 mm; Toleranz: +1 mm
Einbauausschnitt, Höhe241 mm; Toleranz: +1 mm
Einbautiefe62,5 mm
Gewichte
ohne Verpackung4 kg
mit Verpackung5 kg
letzte Änderung:28.08.2020


Produkt
Artikelnummer6AV7863-5MA10-1AA0
ArtikelbeschreibungSIMATIC IFP1500, Flat Panel 15" Display (16: 9), Multitouch, extended Version bis 30m, 1920 x 1080 Pixel, für DC 24V potentialgetrennt, Display-Port/DVI Schnittstelle inkl. DVI/USB-Kabel 1,8m Standard-Design
ProduktfamilieSIMATIC Industrial Flat Panel
ProduktstatusPM300:Aktives Produkt
Produktstatus DatumProduktauslauf ab: 01.10.2020
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe275 / 275
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99H
Regellieferzeit ab Werk1 Tag(e)
Nettogewicht pro ME6,720 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße51,00 x 66,00 x 22,00
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047623408055
UPC804766542664
Statistische Warennummer85371098
Listenkennzeichen (LKZ)ST80.1T
Fabrikategruppe4218
GeschäftsbereichskennzahlR115
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 10.04.2017
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

4,4'-isopropylidendiphenol (Bisphenol A, BPA)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass619-20-02-01
eClass7.119-20-02-01
eClass819-20-02-01
eClass919-20-02-01
eClass9.119-20-02-01
ETIM5EC001428
ETIM6EC001428
ETIM7EC001428
IDEA46675
UNSPSC1543-21-19-02
