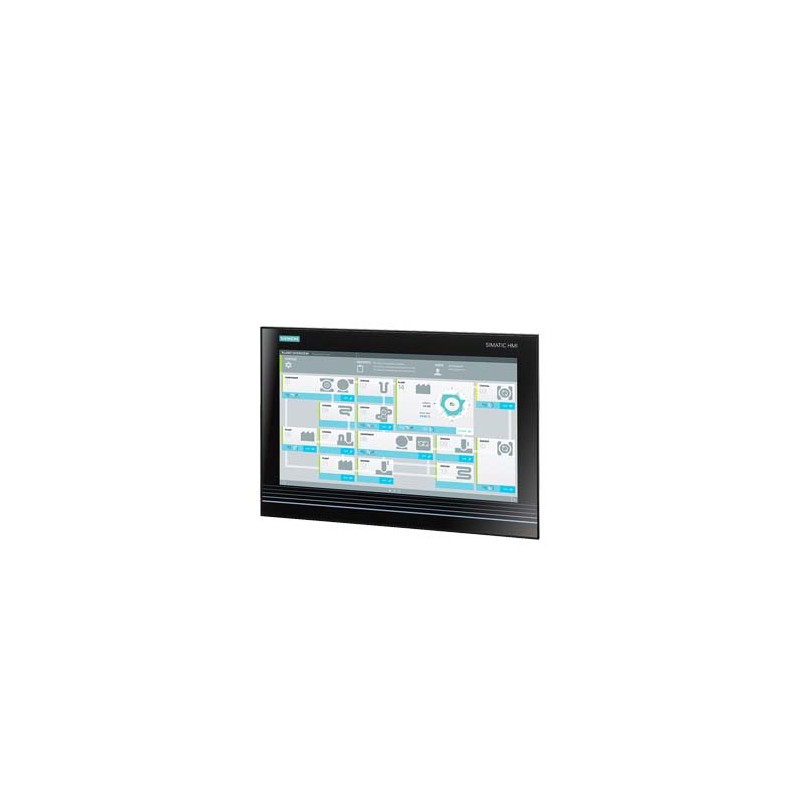

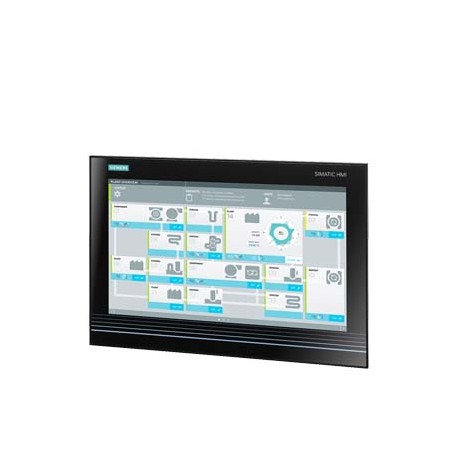

6AV7863-3MA20-0AA0 SIEMENS SIMATIC IFP1900 Flat Panel 19" Display (16: 9), Multitouch, 1366x 768 Pixel, für .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6AV7863-3MA20-0AA0 SIEMENS SIMATIC IFP1900 Flat Panel 19" Display (16: 9), Multitouch, 1366x 768 Pixel, für ..

6AV7863-3MA20-0AA0

SIEMENS

SIMATIC IFP1900 Flat Panel 19" Display (16: 9), Multitouch, 1366x 768 Pixel, für DC 24V, Display-Port Schnittstelle Ethernet Schnittstelle inkl. DP/USB-Kabel 1,8m

Mehr Infos


AUTOMATION > SIMATIC IPC - Industrial Computing

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC001428 - Monitor Einbaugerät

Wert Einheit
Ausführung des Displays (EF008244) -
Bildwiederholfrequenz (EF003984) -kHz
Tastatur integriert (EF003141) -
Mit HW-Schnittstelle PS2 (EF003318) -
Mit HW-Schnittstelle USB (EF003317) -
Versorgungsspannung bei AC 50 Hz (EF007532) -V
Wand-/Direktmontage möglich (EF007020) -
Anzahl der Funktionstasten (EF003142) -
Tragschienenmontage möglich (EF003972) -
Versorgungsspannung bei AC 60 Hz (EF007533) -V
Versorgungsspannung bei DC (EF007534) ['19.2', '28.8']V
Spannungsart der Versorgungsspannung (EF002991) DC
Mit HW-Schnittstelle Videosignal, analog (EF003315) -
Mit HW-Schnittstelle Videosignal, digital (EF003316) -
Mit Farbdisplay (EF003097) true
Anzahl der Farben des Displays (EF003098) 16777216
Anzahl der Graustufen/Blaustufen des Displays (EF008515) -
Bildschirmdiagonale (EF002032) 18.5inch
Anzahl der Bildpunkte, horizontal (EF003099) 1366
Anzahl der Bildpunkte, vertikal (EF003100) 768
Mit On Screen Display (EF003314) -
Mit Touchscreen (EF003102) -
Maus-Cursor-Steuerung integriert (EF003143) -
Schutzart (IP), frontseitig (EF003118) IP66
Betriebstemperatur (EF002393) ['0', '45']°C
Zeilenfrequenz (EF003312) ['-', '-']kHz
Fronteinbau möglich (EF007016) -
Rack-Montage möglich (EF007018) -
Geeignet für Sicherheitsfunktionen (EF001597) false
Breite der Front (EF003651) 483.0mm
Höhe der Front (EF003652) 337.0mm
Einbautiefe (EF000218) 62.5mm


SIMATIC IFP1900 Flat Panel 19" Display (16: 9), Multitouch, 1366x 768 Pixel, für DC 24V, Display-Port Schnittstelle Ethernet Schnittstelle inkl. DP/USB-Kabel 1,8m
Allgemeine Informationen
Produkttyp-BezeichnungIFP1900
KurzbezeichnungFlat Panel 19" Multitouch Ethernet
Display
Ausführung des DisplaysTFT-Widescreen-Display, LED-Hintergrundbeleuchtung
Bildschirmdiagonale18,5 in
Bildschirmdiagonale [cm]47 cm
Displaybreite409,8 mm
Displayhöhe230,4 mm
On Screen Display (OSD) KonfigurierungNein; per Software einstellbar
Anzahl Farben16 777 216; 24 bit
Betrachtungswinkel170° x 160°
Auflösung (Pixel)
● horizontale Bildauflösung1 366 Pixel
● vertikale Bildauflösung768 Pixel
● Pixel Größe, horizontal0,3 mm
● Pixel Größe, vertikal0,3 mm
Allgemeine Merkmale
● Helligkeit/Kontrast300 cd/m² / 1 000:1
● Leuchtdichte300 cd/m²
Hintergrundbeleuchtung
● Typ der HintergrundbeleuchtungLED
● MTBF Hintergrundbeleuchtung (bei 25 °C)50 000 h; bei 25°C
● Hintergrundbeleuchtung dimmbarJa; 0-100 %
Bedienelemente
Tastatur
● FunktionstastenNein
— Anzahl Funktionstasten0
Touchbedienung
● Ausführung als Touch-ScreenJa
Aufbauart/Montage
EinbaugerätJa; Hochformat-Modus möglich
maximal zulässiger Neigungswinkel zur Senkrechten nach vorne35°
maximal zulässiger Neigungswinkel zur Senkrechten nach hinten35°
Versorgungsspannung
Spannungsart der VersorgungsspannungDC
Nennwert (DC)24 V
zulässiger Bereich, untere Grenze (DC)19,2 V
zulässiger Bereich, obere Grenze (DC)28,8 V
Verlustleistung
Verlustleistung, typ.40 W
Verlustleistung, max.65 W
Schnittstellen
Anzahl Schnittstellen Industrial Ethernet1; Ethernet, 1 Port, RJ45
USB rückseitigJa; 2x onboard
Videoschnittstellen
● analoges Videosignal (VGA)Nein
● DisplayPortJa; DisplayPort V1.1
Touchschnittstellen
● USBJa
Industrial Ethernet
● Übertragungsgeschwindigkeit, max.1 000 Mbit/s
Schutzart und Schutzklasse
IP (frontseitig)IP66
IP (rückseitig)IP20
NEMA (frontseitig)
● Enclosure Type 4 frontseitigJa
● Enclosure Type 4x frontseitigJa
● Enclosure Type 12 frontseitigJa
Normen, Zulassungen, Zertifikate
CE-KennzeichenJa
cULusJa; entspricht UL 508
RCM (former C-TICK)Ja
KC-ZulassungJa
EAC (former Gost-R)Ja
Einsatz im explosionsgefährdeten Bereich
● ATEX Zone 2Ja; in Vorbereitung
● ATEX Zone 22Ja; in Vorbereitung
● FM Class I Division 2Ja; in Vorbereitung
Schiffbau-Zulassung
● Germanischer Lloyd (GL)Ja; in Vorbereitung
● American Bureau of Shipping (ABS)Ja; in Vorbereitung
● Bureau Veritas (BV)Ja; in Vorbereitung
● Det Norske Veritas (DNV)Ja; in Vorbereitung
● Lloyds Register of Shipping (LRS)Ja; in Vorbereitung
● Nippon Kaiji Kyokai (Class NK)Ja; in Vorbereitung
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
● min.0 °C
● max.45 °C; senkrechter Einbau (Querformat)
Umgebungstemperatur bei Lagerung/Transport
● min.-20 °C
● max.60 °C
Schwingungen
● Schwingungsbelastung im Betrieb10 m/s²
● Schwingungsbelastung bei Transport/Lagerung10 m/s²
Schockprüfung
● Schockbelastung im Betrieb150 m/s²
● Schockbeschleunigung während Lagerung/Transport150 m/s²
Mechanik/Material
Material des Gehäuses (frontseitig)
● GlasJa
Maße
Breite der Gehäusefront483 mm
Höhe der Gehäusefront337 mm
Einbauausschnitt, Breite465 mm; Toleranz: +1 mm
Einbauausschnitt, Höhe319 mm; Toleranz: +1 mm
Einbautiefe62,5 mm
Gewichte
ohne Verpackung5,8 kg
mit Verpackung6,8 kg
letzte Änderung:29.08.2020


Produkt
Artikelnummer6AV7863-3MA20-0AA0
ArtikelbeschreibungSIMATIC IFP1900 Flat Panel 19" Display (16: 9), Multitouch, 1366x 768 Pixel, für DC 24V, Display-Port Schnittstelle Ethernet Schnittstelle inkl. DP/USB-Kabel 1,8m
ProduktfamilieSIMATIC Industrial Flat Panel
ProduktstatusPM300:Aktives Produkt
Produktstatus DatumProduktauslauf ab: 01.10.2020
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe275 / 275
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99H
Regellieferzeit ab Werk15 Tag(e)
Nettogewicht pro ME8,200 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße51,00 x 62,00 x 23,00
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047622325179
UPC804766171550
Statistische Warennummer85371098
Listenkennzeichen (LKZ)ST80.1T
Fabrikategruppe4218
GeschäftsbereichskennzahlR115
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 13.07.2015
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Bis(2-ethylhexyl)phthalat (DEHP)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass619-20-02-01
eClass7.119-20-02-01
eClass819-20-02-01
eClass919-20-02-01
eClass9.119-20-02-01
ETIM5EC001428
ETIM6EC001428
ETIM7EC001428
IDEA46675
UNSPSC1443-21-19-02
UNSPSC1543-21-19-02
