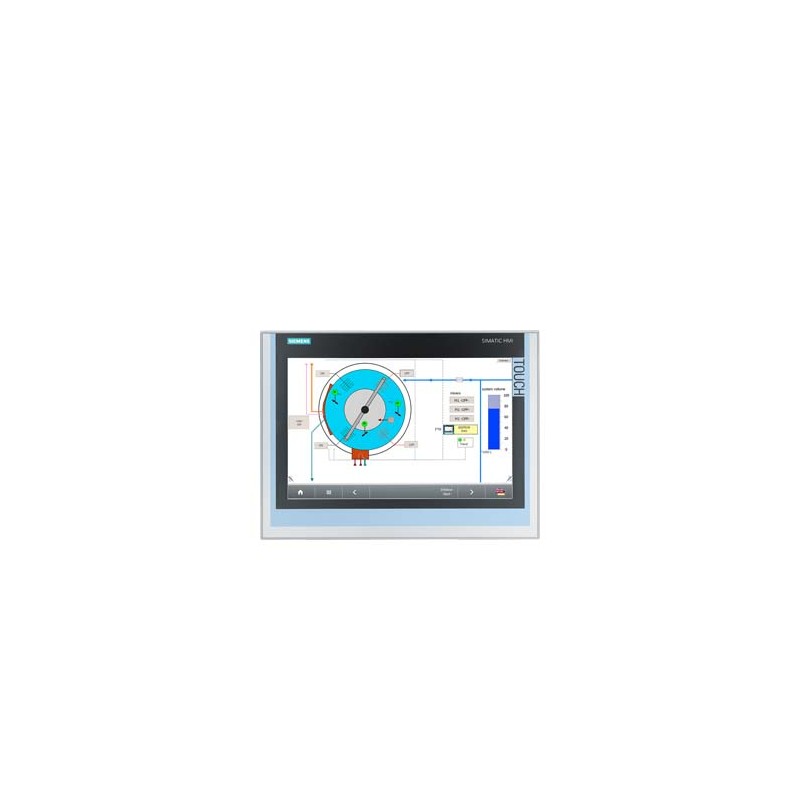

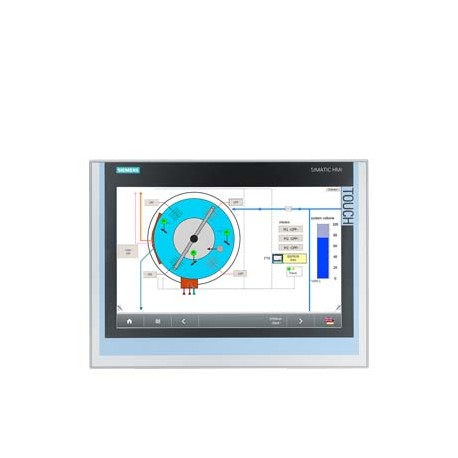

6AV7863-2TB10-0AA0 SIEMENS SIMATIC IFP1500 Flat Panel 15" Display (16:10), Touch, extended Version bis 30m, .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6AV7863-2TB10-0AA0 SIEMENS SIMATIC IFP1500 Flat Panel 15" Display (16:10), Touch, extended Version bis 30m, ..

6AV7863-2TB10-0AA0

SIEMENS

SIMATIC IFP1500 Flat Panel 15" Display (16:10), Touch, extended Version bis 30m, 1280x 800 Pixel, für DC 24V und 100-240V AC, Display-Port/DVI Schnittstelle inkl. DVI/USB-Kabel 1,8m

Mehr Infos


AUTOMATION > SIMATIC IPC - Industrial Computing

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC001428 - Monitor Einbaugerät

Wert Einheit
Tragschienenmontage möglich (EF003972) -
Mit HW-Schnittstelle USB (EF003317) -
Mit HW-Schnittstelle Videosignal, digital (EF003316) -
Mit HW-Schnittstelle Videosignal, analog (EF003315) -
Schutzart (IP), frontseitig (EF003118) -
Fronteinbau möglich (EF007016) -
Anzahl der Funktionstasten (EF003142) -
Bildwiederholfrequenz (EF003984) -kHz
Maus-Cursor-Steuerung integriert (EF003143) -
Mit HW-Schnittstelle PS2 (EF003318) -
Tastatur integriert (EF003141) -
Rack-Montage möglich (EF007018) -
Wand-/Direktmontage möglich (EF007020) -
Versorgungsspannung bei AC 50 Hz (EF007532) ['90', '264']V
Versorgungsspannung bei AC 60 Hz (EF007533) ['90', '264']V
Versorgungsspannung bei DC (EF007534) ['19.2', '28.8']V
Spannungsart der Versorgungsspannung (EF002991) AC/DC
Ausführung des Displays (EF008244) TFT
Mit Farbdisplay (EF003097) true
Anzahl der Farben des Displays (EF003098) 16777216
Anzahl der Graustufen/Blaustufen des Displays (EF008515) -
Bildschirmdiagonale (EF002032) 15.4inch
Anzahl der Bildpunkte, horizontal (EF003099) 1280
Anzahl der Bildpunkte, vertikal (EF003100) 800
Mit On Screen Display (EF003314) false
Mit Touchscreen (EF003102) true
Betriebstemperatur (EF002393) ['0', '50']°C
Zeilenfrequenz (EF003312) ['-', '-']kHz
Geeignet für Sicherheitsfunktionen (EF001597) false
Breite der Front (EF003651) 415.0mm
Höhe der Front (EF003652) 310.0mm
Einbautiefe (EF000218) 62.5mm


SIMATIC IFP1500 Flat Panel 15" Display (16:10), Touch, extended Version bis 30m, 1280x 800 Pixel, für DC 24V und 100-240V AC, Display-Port/DVI Schnittstelle inkl. DVI/USB-Kabel 1,8m
Allgemeine Informationen
Produkttyp-BezeichnungIFP1500
KurzbezeichnungFlat Panel 15" Touch ext.
Display
Ausführung des DisplaysTFT-Widescreen-Display, LED-Hintergrundbeleuchtung
Bildschirmdiagonale15,4 in
Bildschirmdiagonale [cm]40 cm
Displaybreite331,2 mm
Displayhöhe207 mm
On Screen Display (OSD) KonfigurierungNein; per Software einstellbar
Anzahl Farben16 777 216; 24 bit
Betrachtungswinkel170° x 170°
Auflösung (Pixel)
● horizontale Bildauflösung1 280 Pixel
● vertikale Bildauflösung800 Pixel
● Pixel Größe, horizontal0,259 mm
● Pixel Größe, vertikal0,259 mm
Allgemeine Merkmale
● Helligkeit/Kontrast400 cd/m² / 1 000:1
● absetzbar zur Rechnereinheit5 m
● Leuchtdichte400 cd/m²
Hintergrundbeleuchtung
● Typ der HintergrundbeleuchtungLED
● MTBF Hintergrundbeleuchtung (bei 25 °C)50 000 h; bei 25°C
● Hintergrundbeleuchtung dimmbarJa; 0-100 %
Bedienelemente
Eingabegerät
● Maus Cursor-Steuerung integriertNein
Tastatur
● FunktionstastenNein
— Anzahl Funktionstasten0
Touchbedienung
● Ausführung als Touch-ScreenJa; analog-resistiv
● BildschirmtastaturJa
Aufbauart/Montage
EinbaugerätJa; Hochformat-Modus möglich
maximal zulässiger Neigungswinkel zur Senkrechten nach vorne35°
maximal zulässiger Neigungswinkel zur Senkrechten nach hinten35°
Versorgungsspannung
Spannungsart der VersorgungsspannungAC/DC
Nennwert (DC)24 V
zulässiger Bereich, untere Grenze (DC)19,2 V
zulässiger Bereich, obere Grenze (DC)28,8 V
zulässiger Bereich, untere Grenze (AC)90 V
zulässiger Bereich, obere Grenze (AC)264 V
Verlustleistung
Verlustleistung, typ.40 W
Verlustleistung, max.65 W
Schnittstellen
USB rückseitigJa; 2x onboard
Anschluss für Tastatur/MausUSB
Videoschnittstellen
● analoges Videosignal (VGA)Nein
● DVI-DJa
● DisplayPortJa; DisplayPort V1.1
Touchschnittstellen
● USBJa
Schutzart und Schutzklasse
IP (frontseitig)IP65
IP (rückseitig)IP20
NEMA (frontseitig)
● Enclosure Type 4 frontseitigJa
Normen, Zulassungen, Zertifikate
CE-KennzeichenJa
cULusJa; entspricht UL 508
RCM (former C-TICK)Ja
KC-ZulassungJa
Einsatz im explosionsgefährdeten Bereich
● FM Class I Division 2Nein
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
● min.0 °C
● max.50 °C; senkrechter Einbau (Querformat)
Umgebungstemperatur bei Lagerung/Transport
● min.-20 °C
● max.60 °C
Relative Luftfeuchte
● Betrieb, max.95 %; keine Betauung
Schwingungen
● Schwingungsbelastung im Betrieb10 m/s²
● Schwingungsbelastung bei Transport/Lagerung10 m/s²
Schockprüfung
● Schockbelastung im Betrieb150 m/s²
● Schockbeschleunigung während Lagerung/Transport150 m/s²
Mechanik/Material
Material des Gehäuses (frontseitig)
● AluminiumJa
Maße
Breite der Gehäusefront415 mm
Höhe der Gehäusefront310 mm
Einbauausschnitt, Breite396 mm; Toleranz: +1 mm
Einbauausschnitt, Höhe291 mm; Toleranz: +1 mm
Einbautiefe62,5 mm
Gewichte
ohne Verpackung3,9 kg
mit Verpackung5 kg
letzte Änderung:28.08.2020


Produkt
Artikelnummer6AV7863-2TB10-0AA0
ArtikelbeschreibungSIMATIC IFP1500 Flat Panel 15" Display (16:10), Touch, extended Version bis 30m, 1280x 800 Pixel, für DC 24V und 100-240V AC, Display-Port/DVI Schnittstelle inkl. DVI/USB-Kabel 1,8m
ProduktfamilieSIMATIC Industrial Flat Panel
ProduktstatusPM300:Aktives Produkt
Produktstatus DatumProduktauslauf ab: 01.10.2022
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe275 / 275
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk1 Tag(e)
Nettogewicht pro ME4,700 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße52,00 x 67,00 x 22,00
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4025515081661
UPC887621035716
Statistische Warennummer85371098
Listenkennzeichen (LKZ)ST80.1T
Fabrikategruppe4218
GeschäftsbereichskennzahlR115
UrsprungslandChina
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 28.09.2012
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass619-20-02-01
eClass7.119-20-02-01
eClass819-20-02-01
eClass919-20-02-01
eClass9.119-20-02-01
ETIM4EC001428
ETIM5EC001428
ETIM6EC001428
ETIM7EC001428
IDEA46675
UNSPSC1443-21-19-02
UNSPSC1543-21-19-02

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AV7863-2TB10-0AA0 DE_6AV7863-2TB10-0AA0.pdf 143 Kbytes 6AV7863-2TB10-0AA0 DE_6AV7863-2TB10-0AA0.pdf
