SIEMENSAUTOMATIONINDUSTRIE-PCS: ALLGEMEINES SORTIMENT6AV7863-2MB10-0SA0 SIEMENS SIMATIC IFP1500 Flat Panel 15" Display (16: 9), Multitouch, extended Version bis ..

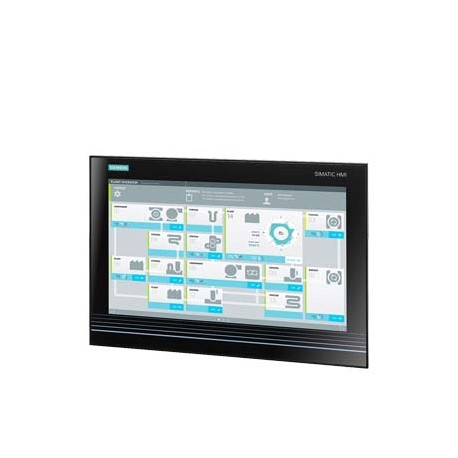

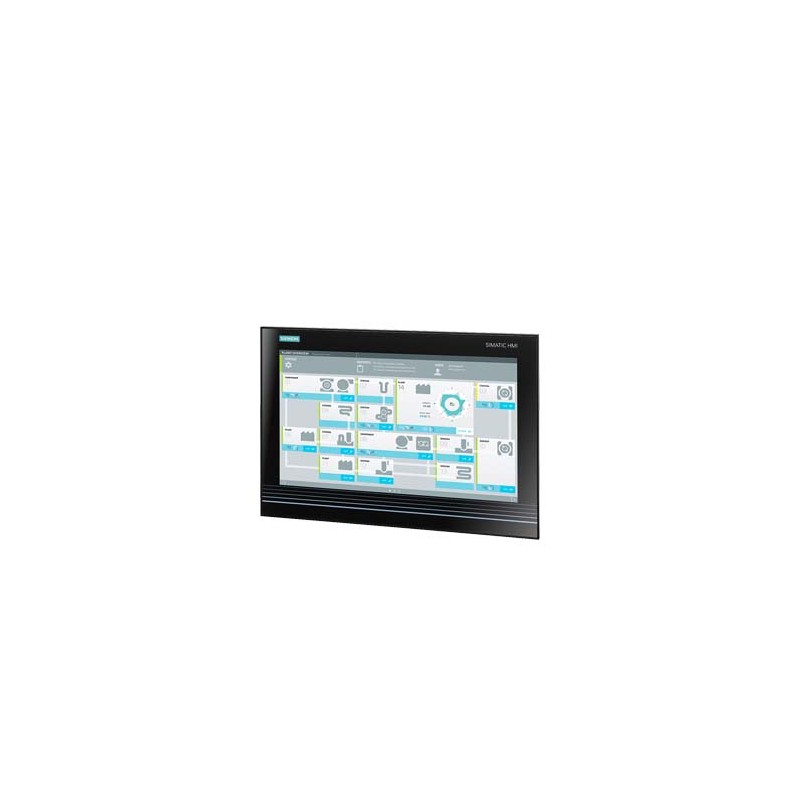

SIEMENS 6AV7863-2MB10-0SA0 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6AV7863-2MB10-0SA0 SIEMENS SIMATIC IFP1500 Flat Panel 15" Display (16: 9), Multitouch, extended Version bis ..

Code: 6AV7863-2MB10-0SA0

Hersteller: SIEMENS

Beschreibung:

SIMATIC IFP1500 Flat Panel 15" Display (16: 9), Multitouch, extended Version bis 30m, 1366x 768 Pixel, für DC 24V und 100-240V AC, Display-Port/DVI Schnittstelle inkl. DVI/USB-Kabel 1,8m Schiffbauzulassung

Kategorien:

  • SIEMENS > AUTOMATION > Industrie-PCs: allgemeines Sortiment

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

ETIM: EC001428 - Monitor Einbaugerät

Wert Einheit
Maus-Cursor-Steuerung integriert (EF003143) -
Mit HW-Schnittstelle PS2 (EF003318) -
Tastatur integriert (EF003141) -
Mit HW-Schnittstelle USB (EF003317) -
Wand-/Direktmontage möglich (EF007020) -
Fronteinbau möglich (EF007016) -
Bildwiederholfrequenz (EF003984) -kHz
Rack-Montage möglich (EF007018) -
Schutzart (IP), frontseitig (EF003118) -
Tragschienenmontage möglich (EF003972) -
Anzahl der Funktionstasten (EF003142) -
Versorgungsspannung bei AC 50 Hz (EF007532) ['90', '264']V
Versorgungsspannung bei AC 60 Hz (EF007533) ['90', '264']V
Versorgungsspannung bei DC (EF007534) ['19.2', '28.8']V
Spannungsart der Versorgungsspannung (EF002991) AC/DC
Mit HW-Schnittstelle Videosignal, analog (EF003315) false
Mit HW-Schnittstelle Videosignal, digital (EF003316) true
Ausführung des Displays (EF008244) TFT
Mit Farbdisplay (EF003097) true
Anzahl der Farben des Displays (EF003098) 16777216
Anzahl der Graustufen/Blaustufen des Displays (EF008515) -
Bildschirmdiagonale (EF002032) 15.6inch
Anzahl der Bildpunkte, horizontal (EF003099) 1366
Anzahl der Bildpunkte, vertikal (EF003100) 768
Mit On Screen Display (EF003314) false
Mit Touchscreen (EF003102) true
Betriebstemperatur (EF002393) ['0', '50']°C
Zeilenfrequenz (EF003312) ['-', '-']kHz
Geeignet für Sicherheitsfunktionen (EF001597) false
Breite der Front (EF003651) 416.5mm
Höhe der Front (EF003652) 298.0mm
Einbautiefe (EF000218) 62.5mm


SIMATIC IFP1500 Flat Panel 15" Display (16: 9), Multitouch, extended Version bis 30m, 1366x 768 Pixel, für DC 24V und 100-240V AC, Display-Port/DVI Schnittstelle inkl. DVI/USB-Kabel 1,8m Schiffbauzulassung
Allgemeine Informationen
Produkttyp-BezeichnungIFP1500
KurzbezeichnungFlat Panel 15" Multitouch ext. Marine
Display
Ausführung des DisplaysTFT-Widescreen-Display, LED-Hintergrundbeleuchtung
Bildschirmdiagonale15,6 in
Bildschirmdiagonale [cm]40 cm
Displaybreite344,2 mm
Displayhöhe193,5 mm
On Screen Display (OSD) KonfigurierungNein; per Software einstellbar
Anzahl Farben16 777 216
Betrachtungswinkel160° x 160°
Auflösung (Pixel)
● horizontale Bildauflösung1 366 Pixel
● vertikale Bildauflösung768 Pixel
● Pixel Größe, horizontal0,252 mm
● Pixel Größe, vertikal0,252 mm
Allgemeine Merkmale
● Helligkeit/Kontrast400 cd/m² / 900:1
● absetzbar zur Rechnereinheit30 m
● Leuchtdichte400 cd/m²
Hintergrundbeleuchtung
● Typ der HintergrundbeleuchtungLED
● MTBF Hintergrundbeleuchtung (bei 25 °C)70 000 h; bei 25°C
● Hintergrundbeleuchtung dimmbarJa; 0-100 %
Bedienelemente
Tastatur
● FunktionstastenNein
Touchbedienung
● Ausführung als Touch-ScreenJa; projektiv-kapazitiv
● BildschirmtastaturJa
Aufbauart/Montage
EinbaugerätJa; Hochformat-Modus möglich
maximal zulässiger Neigungswinkel zur Senkrechten nach vorne35°
maximal zulässiger Neigungswinkel zur Senkrechten nach hinten35°
Versorgungsspannung
Spannungsart der VersorgungsspannungAC/DC
Nennwert (DC)24 V
zulässiger Bereich, untere Grenze (DC)19,2 V
zulässiger Bereich, obere Grenze (DC)28,8 V
Nennwert (AC)100 V; bis 240 V, 50 / 60 Hz
zulässiger Bereich, untere Grenze (AC)90 V
zulässiger Bereich, obere Grenze (AC)264 V
Verlustleistung
Verlustleistung, typ.40 W
Verlustleistung, max.60 W
Schnittstellen
USB rückseitigJa; 2x onboard
Anschluss für Tastatur/MausUSB
Videoschnittstellen
● analoges Videosignal (VGA)Nein
● DVI-DJa
● DisplayPortJa; DisplayPort V1.1
Touchschnittstellen
● USBJa
Schutzart und Schutzklasse
IP (frontseitig)IP65
IP (rückseitig)IP20
NEMA (frontseitig)
● Enclosure Type 4 frontseitigJa
● Enclosure Type 4x frontseitigJa
● Enclosure Type 12 frontseitigJa
Normen, Zulassungen, Zertifikate
CE-KennzeichenJa
cULusJa; entspricht UL 508
RCM (former C-TICK)Ja
KC-ZulassungJa
EAC (former Gost-R)Ja
Einsatz im explosionsgefährdeten Bereich
● ATEX Zone 2Nein
● ATEX Zone 22Nein
● FM Class I Division 2Nein
Schiffbau-Zulassung
● Germanischer Lloyd (GL)Ja
● American Bureau of Shipping (ABS)Ja
● Bureau Veritas (BV)Ja
● Det Norske Veritas (DNV)Ja
● Lloyds Register of Shipping (LRS)Ja
● Nippon Kaiji Kyokai (Class NK)Ja
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
● min.0 °C
● max.50 °C; senkrechter Einbau (Querformat)
Umgebungstemperatur bei Lagerung/Transport
● min.-20 °C
● max.60 °C
Relative Luftfeuchte
● Betrieb, max.95 %; keine Betauung
Schwingungen
● Schwingungsbelastung im Betrieb10 m/s²
● Schwingungsbelastung bei Transport/Lagerung10 m/s²
Schockprüfung
● Schockbelastung im Betrieb150 m/s²
● Schockbeschleunigung während Lagerung/Transport150 m/s²
Maße
Breite der Gehäusefront416,5 mm
Höhe der Gehäusefront298 mm
Einbauausschnitt, Breite398 mm; Toleranz: +1 mm
Einbauausschnitt, Höhe279 mm; Toleranz: +1 mm
Einbautiefe62,5 mm
Gewichte
ohne Verpackung4,2 kg
mit Verpackung5,3 kg
letzte Änderung:29.08.2020


Produkt
Artikelnummer6AV7863-2MB10-0SA0
ArtikelbeschreibungSIMATIC IFP1500 Flat Panel 15" Display (16: 9), Multitouch, extended Version bis 30m, 1366x 768 Pixel, für DC 24V und 100-240V AC, Display-Port/DVI Schnittstelle inkl. DVI/USB-Kabel 1,8m Schiffbauzulassung
ProduktfamilieSIMATIC Industrial Flat Panel
ProduktstatusPM400:Ankündigung Produktauslauf
Produktstatus DatumProduktauslauf seit: 01.10.2019
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe2AP / 2AP
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk1 Tag(e)
Nettogewicht pro ME7,080 kg
Produktmaße (B x L x H)Nicht verfügbar
VerpackungsmaßeNicht verfügbar
Verpackungsmaße EinheitNicht verfügbar
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EANNicht verfügbar
UPCNicht verfügbar
Statistische Warennummer85371098
Listenkennzeichen (LKZ)ST9.80
Fabrikategruppe4322
GeschäftsbereichskennzahlR115
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 22.04.2016
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

4,4'-isopropylidendiphenol (Bisphenol A, BPA)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass619-20-02-01
eClass7.119-20-02-01
eClass819-20-02-01
eClass919-20-02-01
eClass9.119-20-02-01
ETIM5EC001428
ETIM6EC001428
ETIM7EC001428
IDEA46675
UNSPSC1543-21-19-02
